1. はじめに

RemoteLOCK 8j/E06の強制解錠スイッチのお取り付け方法についてまとめています。取り付けの概要は下記の通りです。

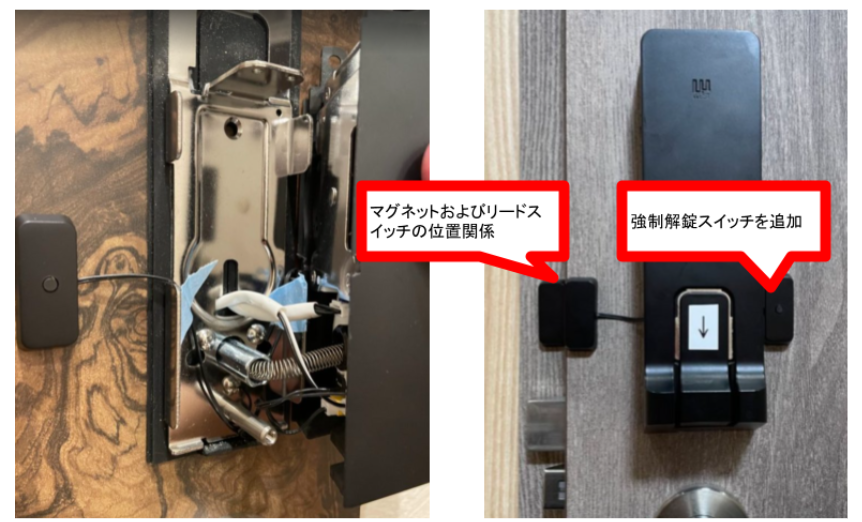

図1 施工後の取付状態

2. 取り付け手順

強制解錠スイッチの取り付け方は以下の通りです。

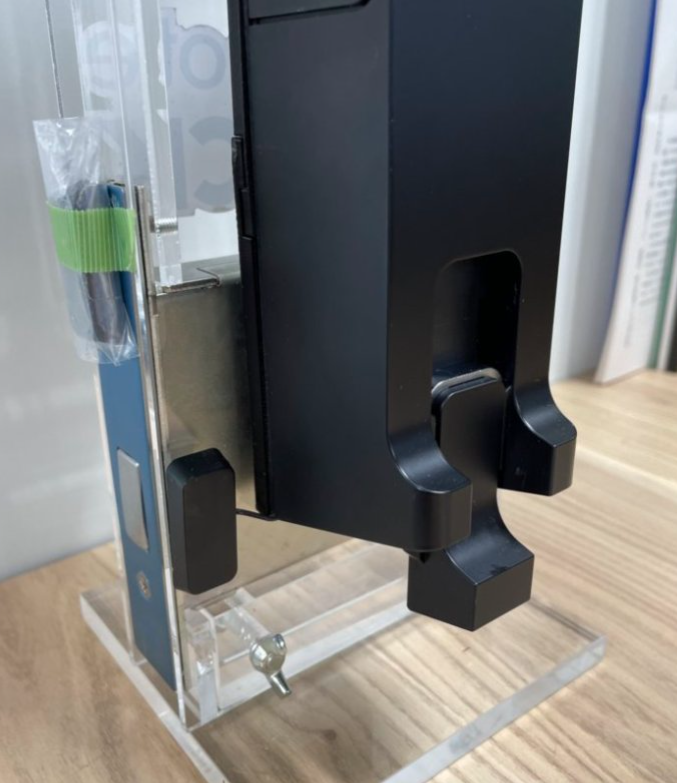

①シフターを下ろします。

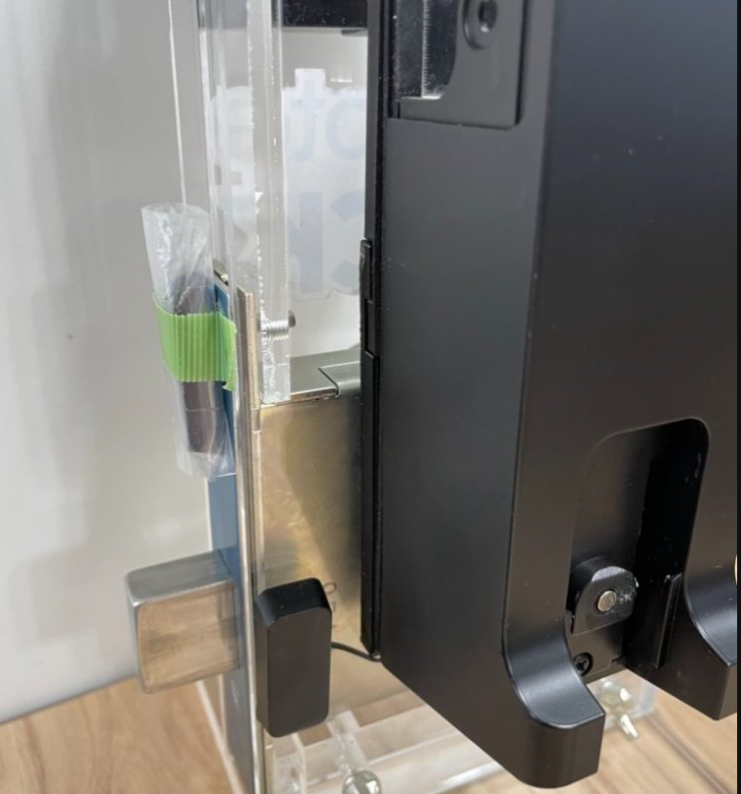

②シフターの裏側にある黒いシフターカバーの爪を押して外します。

　シフターカバーをはずさなければシフター本体は取り外せません。

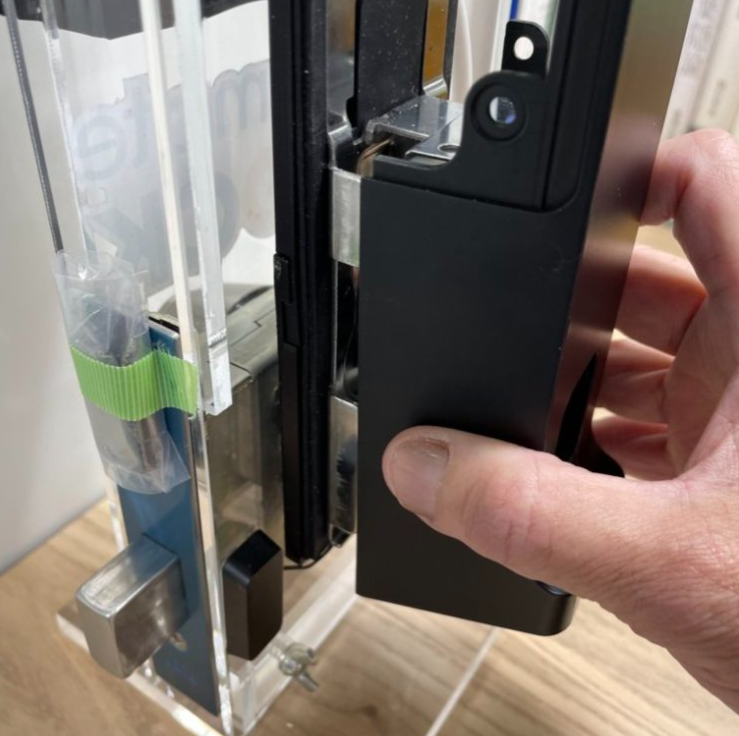

③シフターを一度上げて、シフター本体を取り外します。

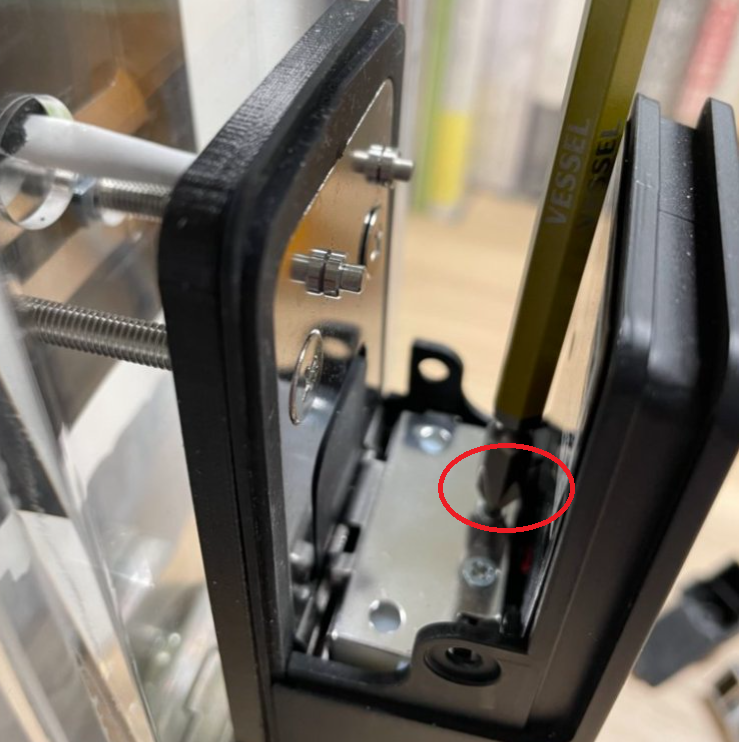

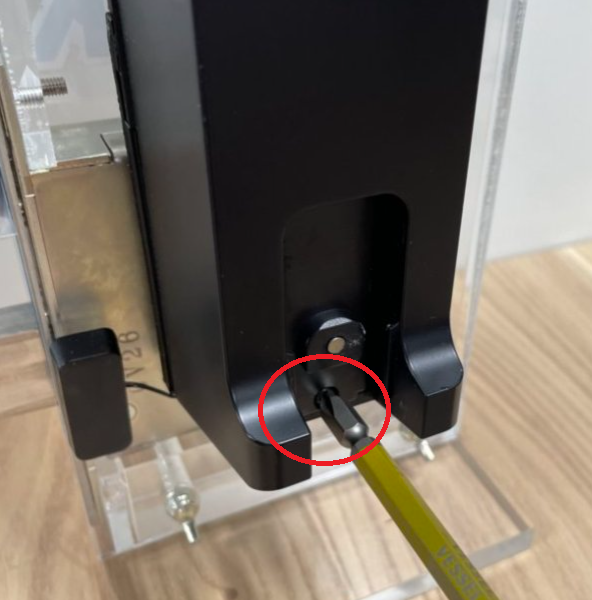

④ビスを３本外します

　小さいネジのため、紛失にご注意ください。

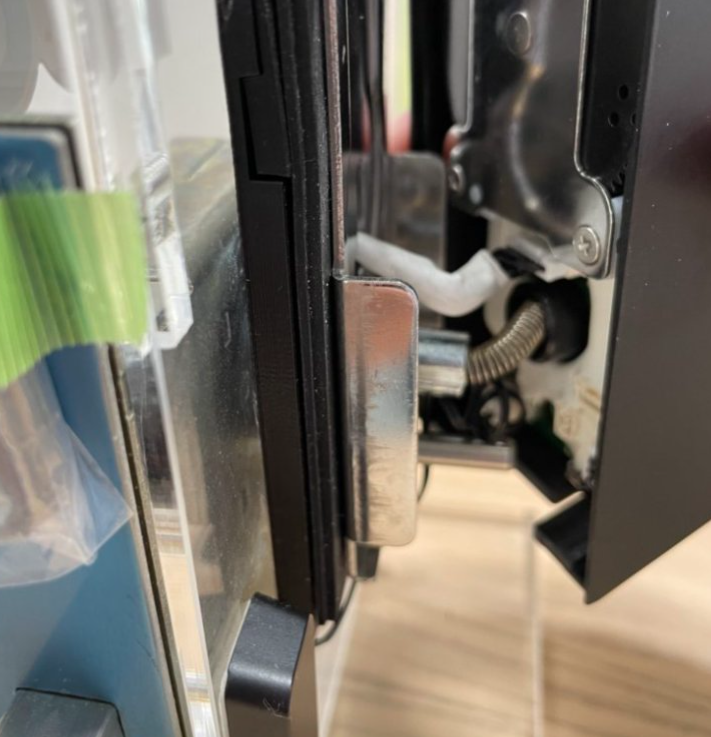

⑤インナーユニットを手前にゆっくり引き抜きます

　このときデッドボルトは出た状態で作業を行います。

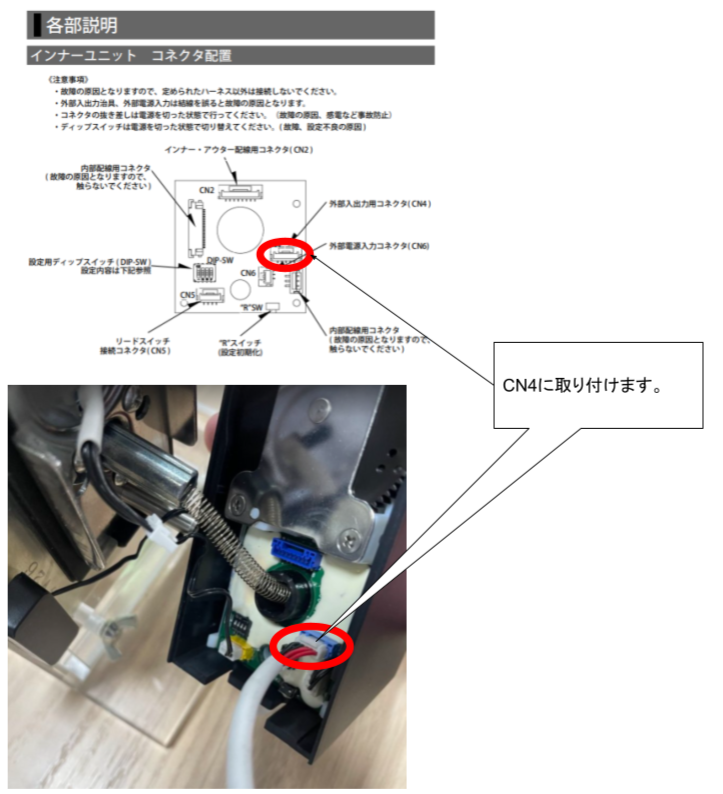

⑥スイッチをCN4に差し込みます。

　スピンドルのバネなどが外れやすいので注意してお取り付けください

⑦インナーユニットを取り付けます。

　デッドボルトは出た状態です。その後ネジを止めてシフターを取り付けます。

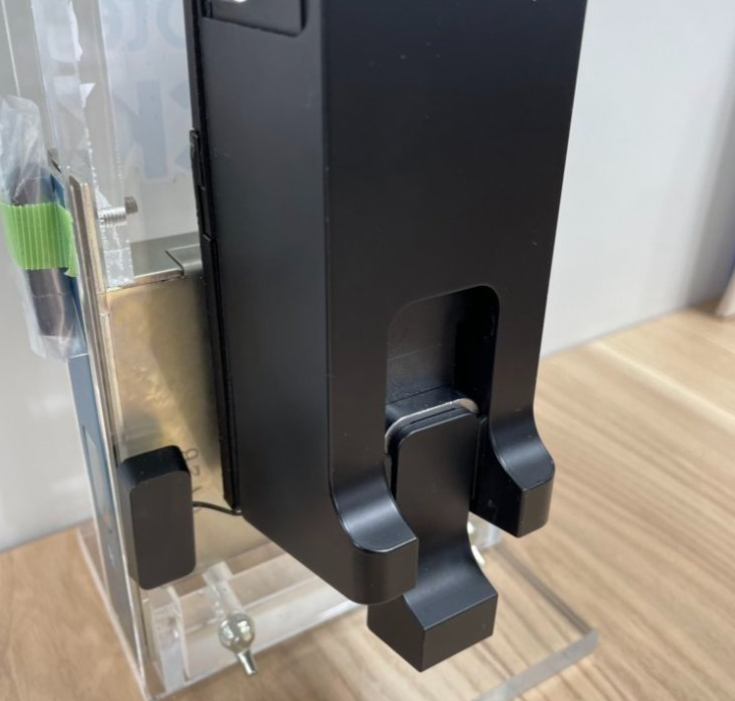

⑧手順②③の逆順でシフター本体、シフターカバーをを取り付けます。

解錠スイッチは下記のようにトグルで動作します。一度押下した後２秒は受付しません。ご注意ください。

以上
