■5iドア厚延長パーツ(円型)　、500iでも利用可能です。

偏芯なしで63mm-75mmが対応可能です。45mm-63mmは偏芯させてるか、スペーサでの調整して施工いただく形となります。

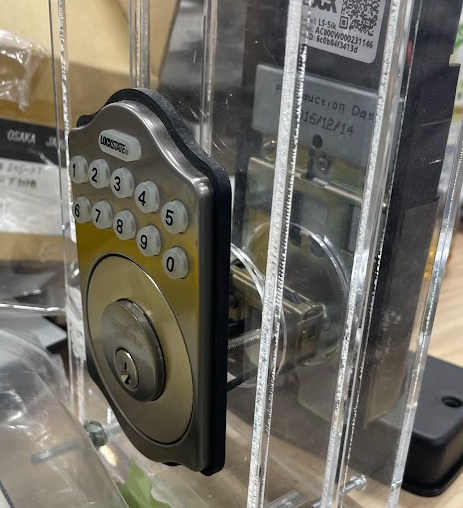

施工例は以下の通り。

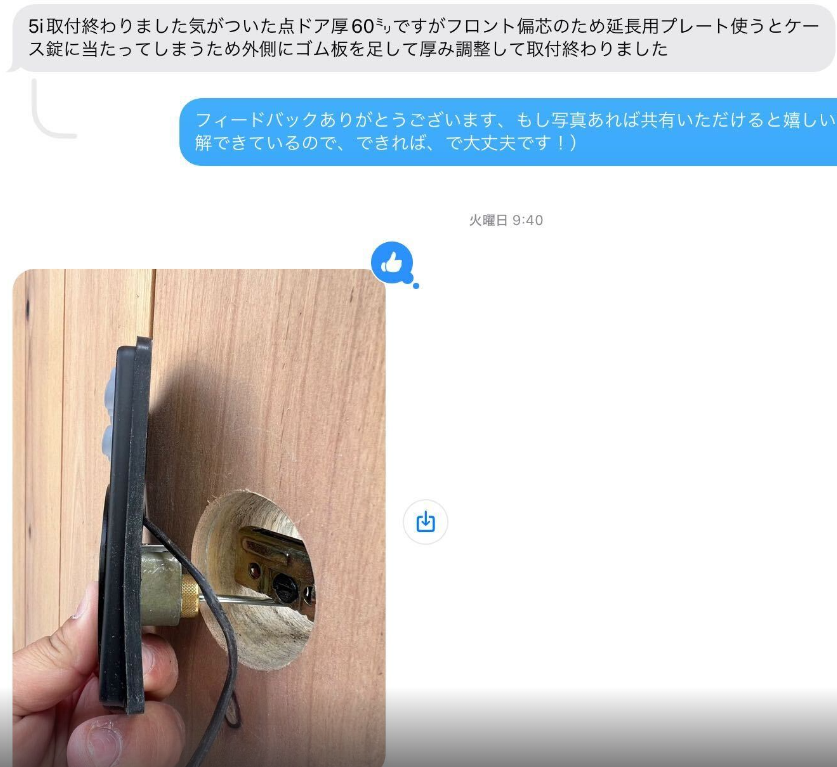

上記は5mmのスペーサーです。

【RemoteLOCK 5i/500iドア厚延長パーツ(円型)のご利用について】

1. はじめに

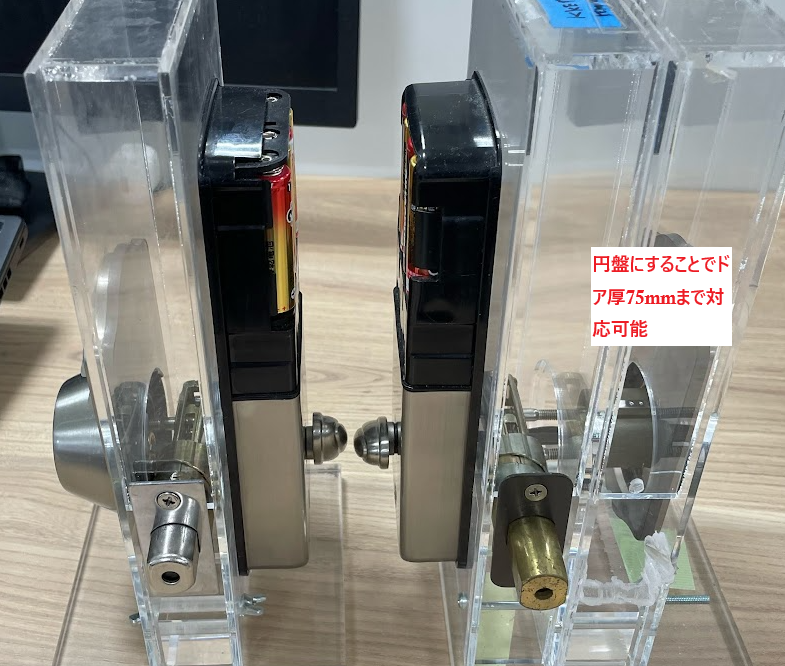

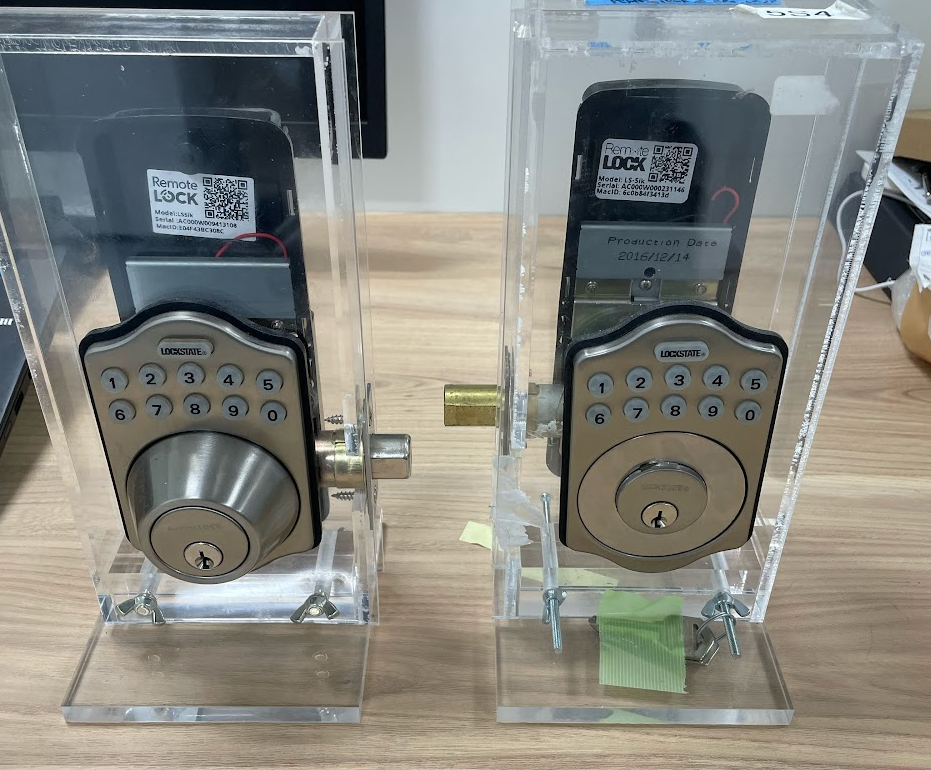

本資料はRemoteLOCK 5i/500i共用のドア厚延長パーツ（円型）のご紹介資料です。アウターユニット側からデッドボルトのセンターまで33mm担保することで最大ドア厚さ73mmまで対応可能です。デモ台への取付事例と製品写真は下記の通りです。

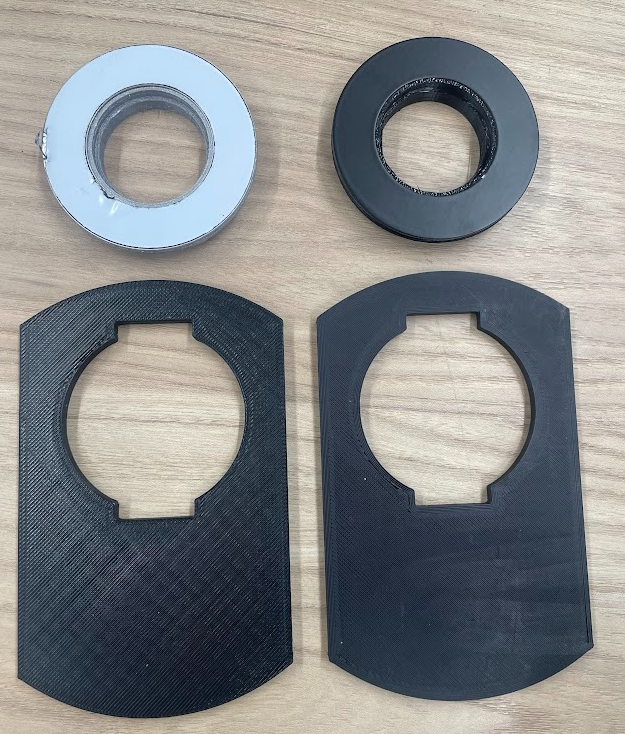

上：ドア厚延長パーツ（円形）と下：スペーサー(5mm)

2. 施工図例

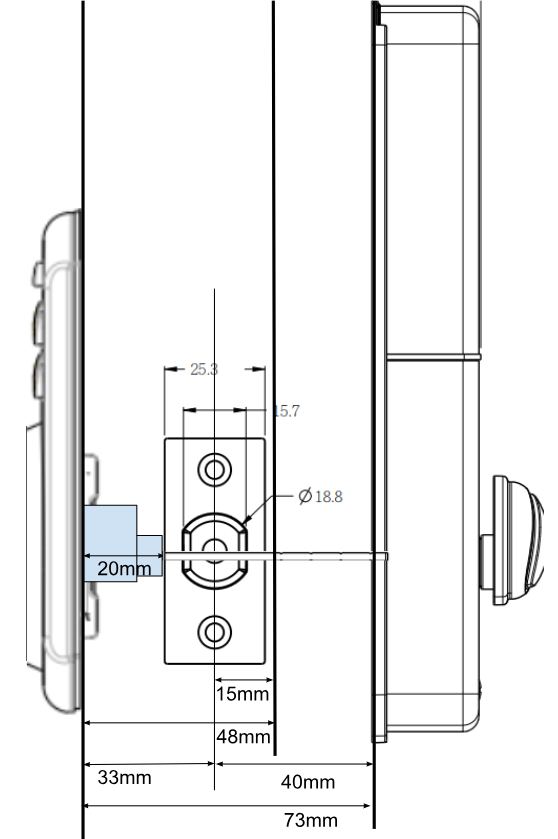

アウターユニット側33mmで、インナーユニット側15-48mm、ドア厚48-75mmで取り付け可能です。図面に示します。

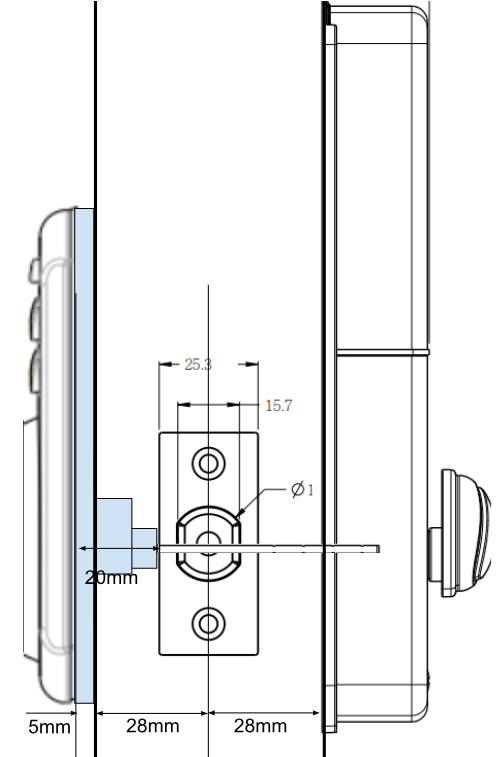

スペーサー(5mm)をテンキーユニットに取り付けることでドア厚56mmのセンターに加工する例を示します。

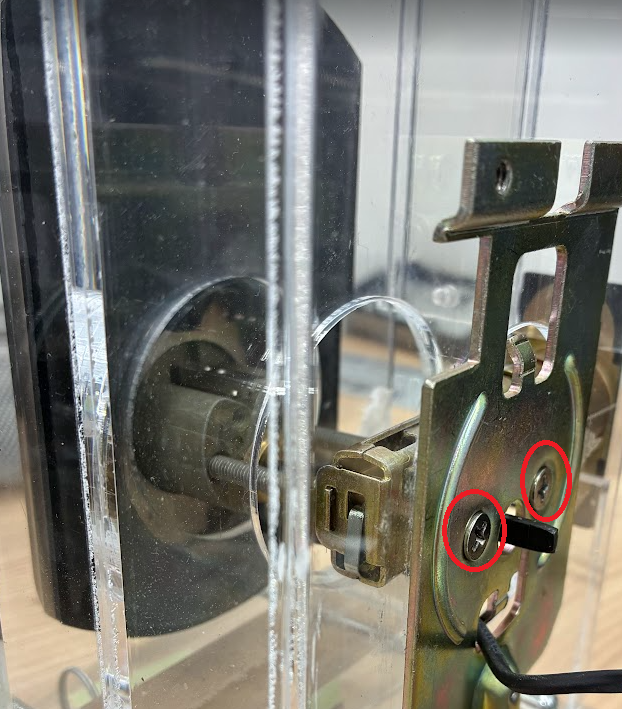

注：取付時には、下記ネジを引き寄せ過ぎないようにご注意ください。
