外部電源化時の電源アダプター交換手順について

1. はじめに

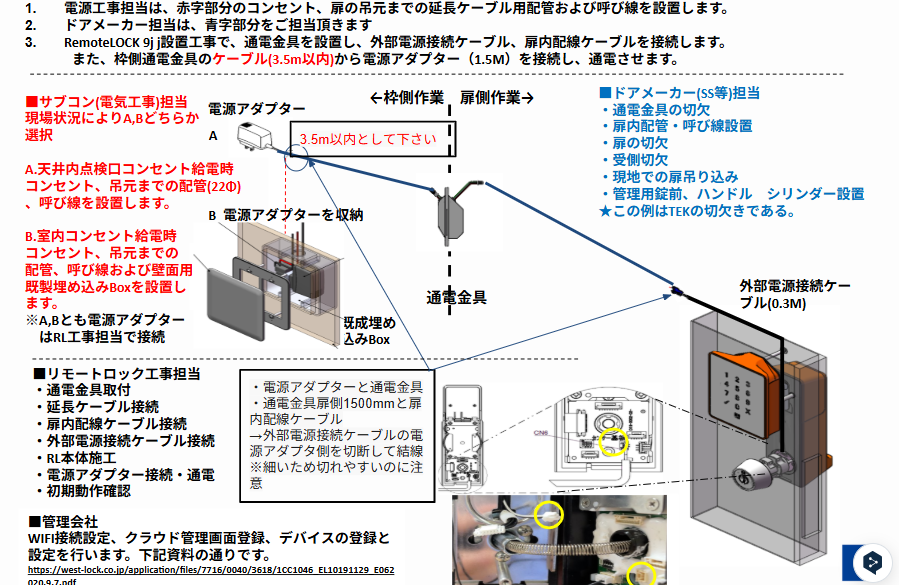

RemoteLOCK 8j/9jは外部電源化可能です。これに用いるACアダプタの交換手順を示します。電源アダプターは通常は以下の施工区分のようにドアの吊元から、点検口もしくはコンセント部分に引き込まれています

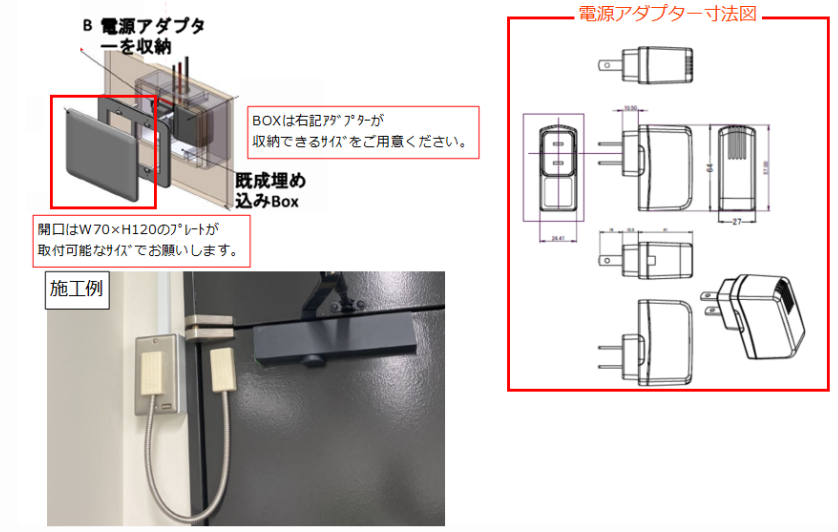

電源ボックスでの施工例を示します。

2. 手順

1. 以下の通りです。
   1. 電源アダプターをコンセントから引き抜きます。
   2. 外部電源延長ケーブル(5m)とのコネクタを外します。
   3. 電源アダプターを外部電源延長ケーブル(5m)と接続します。
      この時、絶縁テープ/自己融着テープでコネクタ部を保護します。
   4. 電源アダプターをコンセントに差し込みます。



　3. 注意点

作業時には断線にご注意ください。
