RemoteLOCK 8j / E06 ／ 施工
強制解除スイッチの取付手順
強制解除スイッチは、ボタンを押すと室内側から強制的に解錠できる部品です。本体への接続と、スイッチ部の取り付け方をまとめています。
どういう部品か

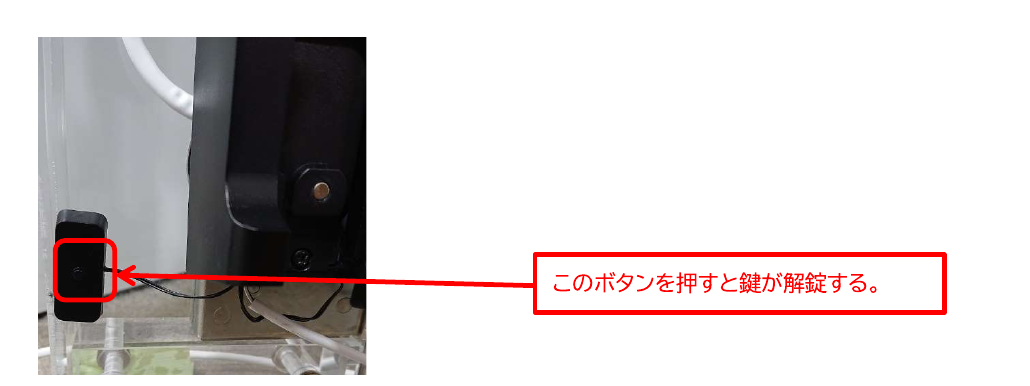

ボタンを押すと室内側から解錠します
スイッチのボタンを押すことで、室内側から強制的に鍵の解錠を行う部品です。本体横に取り付けて使います。
取り付け

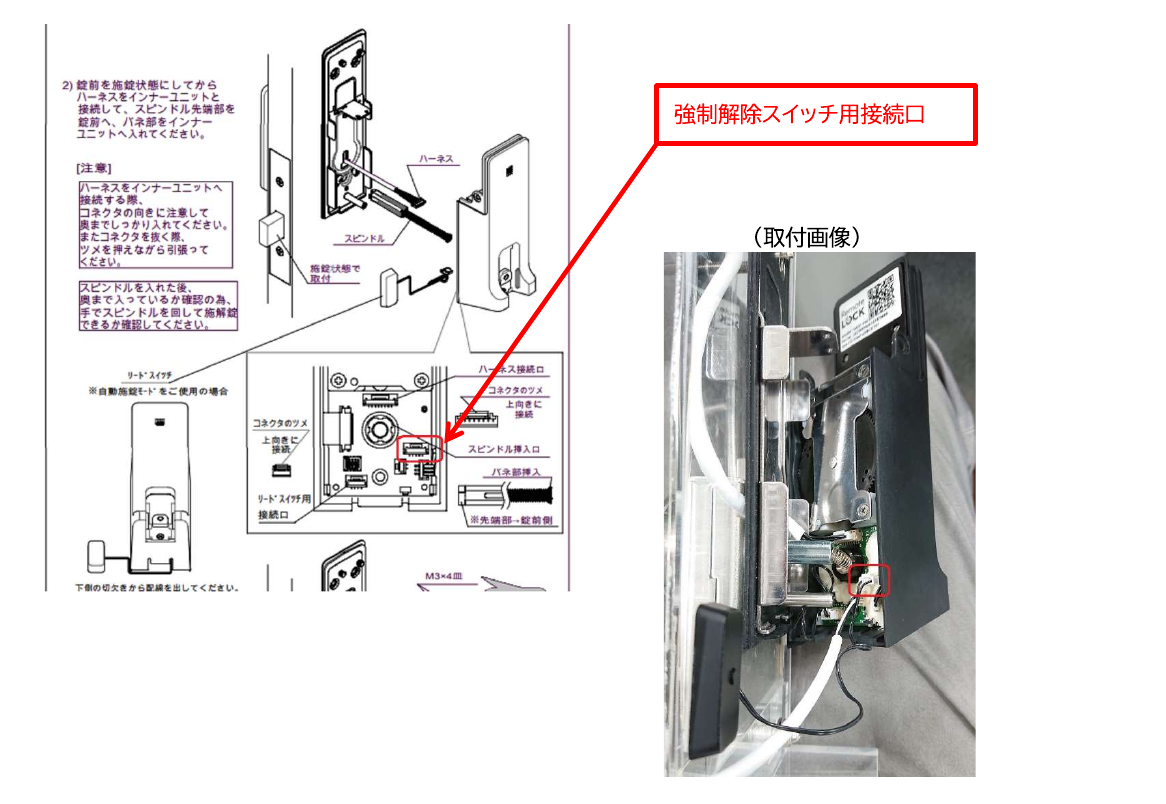

接続口にコネクタを差し込み、本体横に取り付けます
スピンドル挿入口の右下に、強制解除スイッチ用の接続口があります。ここにコネクタを差し込んでください。
そのあと、強制解除スイッチの線を本体の下部から出して、本体の横にスイッチ部を取り付けます。
※ ※ 図にあるリードスイッチ用接続口は、自動施錠モードをご使用の場合に使うものです。
