時間帯で常時開放とオートロックを切り替える｜RemoteLOCK・TOBIRA・E06Aのデバイススケジュールの設定 – RemoteLOCK

営業時間や受付時間のあいだは扉を解錠したままにして（常時開放）、それ以外の時間はオートロックで閉めたいときは、デバイススケジュールを2つ組み合わせて設定します。

RemoteLOCK本体、WEST E06A、TOBIRAのどれでも設定できます（E06Aは、動作モードが「モードC」のとき）。この記事では、9:00から18:00まで解錠したままにする例で、設定のしかたと、機種ごとに気をつけることをまとめています。

2つのスケジュールのしくみは、デバイススケジュールのしくみに詳しくまとめています。

組み合わせ

2つのスケジュールを組み合わせてください

解錠したままにする時間帯は、カギの開閉スケジュールで、始まりの時刻に解錠し、終わりの時刻に施錠します。あわせて、オートロックスケジュールで、その時間帯だけオートロックを止めます。オートロックを止めておかないと、解錠したあとにオートロックで閉まります（デバイススケジュールのしくみ）。

9時から18時まで扉を解錠したままにする例の図。カギの開閉スケジュールで、9時に解錠し、18時に施錠する。オートロックスケジュールで、9時から18時のあいだだけオートロックを無効にし、それ以外の時間は有効にする。扉は、0時から9時と18時から24時はオートロックで閉まり、9時から18時は解錠したままになる。18時の施錠とオートロックの有効は、同じ時刻にそろえる。オートロックを止めるだけでは解錠されない。

スケジュール	すること	この例での設定
カギの開閉スケジュール	決めた曜日と時刻に、解錠と施錠をします	9:00 にロック解除、18:00 にロック
オートロックスケジュール	オートロックが効く時間帯を切り替えます。施錠や解錠はしません	9:00 にオートロック無効、18:00 にオートロック有効

スケジュールは、決めた時刻に施錠と解錠をするだけで、あいだの手での開け閉めは見分けません。解錠している時間帯に誰かが手で施錠すると、次に開けるまで施錠されたままになります
人ごとの暗証番号を使える曜日と時間を決めるのは、アクセススケジュールです。扉を解錠したままにする設定とは別のものです（アクセススケジュールとアクセス不可日）

設定する場所

機種ごとに、設定する場所を確かめてください

RemoteLOCK本体（LSシリーズ・KLシリーズ）、E06A、TOBIRAのどれも、クラウド管理画面で設定します。KLシリーズをクラウド管理画面に登録せず、RemoteLOCK KLアプリだけで使っている場合は、アプリで設定します。E06Aは、制御ユニットの動作モードを「モードC」にしておく必要があります（この記事の下）。

RemoteLOCK 500i

KLシリーズ

RemoteLOCK 9j・900j

9jはLSシリーズ
900jはKLシリーズ

WEST E06A

電気錠や自動ドアを
動かします

TOBIRA

有線LANで
常時つながります

機種	設定する場所
RemoteLOCK LSシリーズ（9j系・8j系など）、WEST E06s	クラウド管理画面。E06sの操作は9jと同じです（WEST製品とRemoteLOCKの関係）
RemoteLOCK KLシリーズ（500i・700i・900j）	クラウド管理画面。KLアプリだけで使っている場合は、RemoteLOCK KLアプリ（この記事の下の手順）
WEST E06A	クラウド管理画面。制御ユニットの動作モードが「モードC」のときに使えます（この記事の下）
TOBIRA	クラウド管理画面。通信が切れたときの動きはこの記事の下をご覧ください

シリーズの見分け方はクラウドで管理できる機種にあります。

クラウド管理画面

クラウド管理画面で、2つのスケジュールを作ってください

上のメニューの「デバイス」を押し、左の「デバイススケジュール」を開いて、スケジュールを追加します
「名前」に分かりやすい名前（例：営業時間の開閉）を入れ、「イベントタイプ」を「カギの開閉」にします。解錠したままにする曜日ごとに、始まりの時刻の行を「ロック解除」、終わりの時刻の行を「ロック」にして保存します。行は＋のアイコンで増やせ、コピーのアイコンでほかの曜日に写せます
もう1つスケジュールを追加し、「イベントタイプ」を「オートロック」にします。同じ曜日ごとに、始まりの時刻の行を「オートロック無効」、終わりの時刻の行を「オートロック有効」にして保存します
「デバイス」で扉のデバイスを開き、「設定」を開きます。「オートロック」を「スケジュール」にして3のスケジュールを選び、「カギの開閉スケジュール」で2のスケジュールを選んで、「保存」を押します

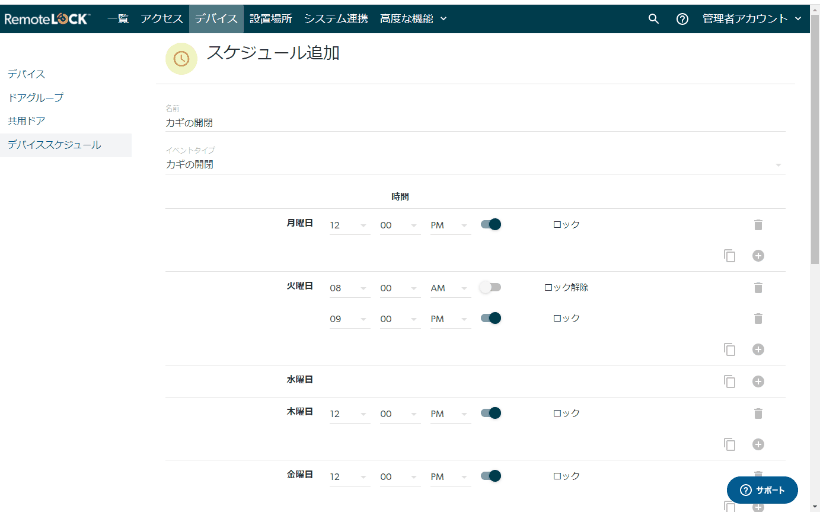

クラウド管理画面のスケジュール追加の画面。名前とイベントタイプを「カギの開閉」にして、曜日ごとにロックとロック解除の時刻を入れる

イベントタイプ「カギの開閉」の画面

クラウド管理画面のスケジュール追加の画面。名前とイベントタイプを「オートロック」にして、曜日ごとにオートロック有効と無効の時刻を入れる

イベントタイプ「オートロック」の画面

画面の例に入っている時刻は、この記事の例とは違います。

時刻は12時間の表示で、AM（午前）とPM（午後）を選びます。18:00 は 06:00 PM、正午は 12:00 PM です
始まりと終わりの時刻は、2つのスケジュールでそろえます。ずれていると、施錠したのにオートロックがまだ止まっている、といった間の状態ができます
1つのスケジュールに入れられるのは、1週間で28件までです
1つのスケジュールを複数の扉に当てはめると、スケジュールを直したときに、当てはめた扉すべてに反映されます。扉ごとに時間を変えたいときは、別の名前でスケジュールを作ります

オートロックスケジュールは前日までに保存してください 保存してすぐには効かず、スケジュールに入れた次の切り替えの時刻から効きます。例えば、9:00〜18:00 にオートロックを止めるスケジュールを9:05に保存すると、その日は前の設定のまま動き、次の日の9:00から新しい設定になります（デバイススケジュールのしくみ）。

RemoteLOCK本体とE06Aでは、変えた設定は、本体が次にクラウドと通信したときに届きます。急ぐときは、本体のキーパッドを操作してください。キーパッドの操作で通信する設定なら、1分ほどで届きます（ハートビート通信のしくみ）。

KLアプリ

KLアプリだけで使っているときは、アプリで2つのスケジュールを作ってください

RemoteLOCK KLアプリでは、次の順で設定します。

「スケジュール」の「デバイススケジュール」で＋を押し、「Lock Action」を選びます。曜日を選び、「Lock/Unlock」と時刻で、始まりの時刻の解錠と、終わりの時刻の施錠を入れて保存します
同じく＋を押し、「Auto-Lock」を選びます。曜日を選び、「Auto-Lock on/off」と時刻で、始まりの時刻にオートロックをオフ、終わりの時刻にオンにして保存します
「デバイス」の「設定」で「オートロック」を開き、「スケジュール」にして2のスケジュールを選び、「送信」を押します
「デバイス」の「設定」で「カギの開閉スケジュール」を開き、1のスケジュールを選んで「送信」を押します

画面の写真は RemoteLOCK KLアプリでのスケジュール設定にあります。

E06A

E06Aでは、動作モードを「モードC」にしてください

E06Aは、つないだ電気錠や自動ドアに接点の信号を送って動かします。信号の出し方（動作モード）は、制御ユニットのディップスイッチで、A・B・Cの3つから選びます。デバイススケジュールで解錠したままにできるのは、モードCのときです。

動作モード	接点の出し方
モードA	施錠のときと解錠のときに、ディップスイッチで決めた秒数だけ出力します
モードB	解錠のときだけ、ディップスイッチで決めた秒数だけ出力します
モードC	解錠で出力を始め、施錠で出力を終えます。解錠している時間帯は出力が続くので、電気錠や自動ドアが解錠したままになります

ディップスイッチは制御ユニットにあり、切り替えは電源を切った状態で行います。いまのモードが分からないときや、切り替えたいときは、取り付けた施工パートナーにご相談ください
解錠したあと、オートロックで施錠するまでの時間は、E06Aが数えます。スケジュールの設定のしかたは、上のクラウド管理画面の手順のとおりです
停電などでE06Aが再起動すると、接点の出力は止まります。解錠している時間帯でも、電気錠や自動ドアは出力がないときの状態に戻るので、暗証番号などで開け直してください

動作モードの説明は、E06Aに付いている取扱説明書（株式会社ウエスト）の「ディップスイッチ設定」にあります。

TOBIRA

TOBIRAでは、通信が切れたときの動きを確かめてください

TOBIRAも、カギの開閉スケジュールで解錠したあとは、オートロックの設定（オートロックスケジュールを含む）に従って施錠します。解錠したままにする時間帯は、上の手順のとおりオートロックスケジュールで止めてください（TOBIRAの接続と振る舞い）。

ネットワークが切れているあいだは、カギの開閉スケジュールは動きません（オートロックは動きます）。解錠している時間帯に通信が切れると、終わりの時刻に施錠されないおそれがあります。通信が切れたあとは、扉が施錠されているかを現地で確かめてください。

自動ドア

自動ドアにつないでいるときは、つなぎ先を確かめてください

TOBIRAと、モードCのE06Aは、解錠しているあいだ接点を閉じ続けます。自動ドアは、自動ドアの装置のどちらの入力につないでいるかで、解錠している時間帯の動きが変わります。

つなぎ先	解錠している時間帯の動き
自動ドアの起動センサーの ON／OFF	起動センサーが入ったままになり、人が近づくとドアが開きます。認証はいりません
自動ドア自体の開閉	ドアが開いたままになります

TOBIRAの施工では、起動センサーの側につなぎます（TOBIRAの接続と振る舞い）。電気錠や自動ドアへのつなぎ方は電気錠・自動ドア・門扉のスマートロック化にもまとめています。

休業日

休業日は、その前にスケジュールを変えてください

祝日を自動で見分けるしくみはありません。曜日で組んだスケジュールは祝日にもそのまま動き、扉が開きます。人の暗証番号を止めるアクセス不可日を入れても、扉の自動の施錠・解錠は止まりません（解錠方法と対応機種）。

休業日に開けないようにするには、その日の前に、カギの開閉スケジュールからその曜日の解錠の行を外し、休業日が明けたら戻します
終わりの時刻の施錠の行は残しておくと、休業日に誰かが開けて閉め忘れても、その時刻に施錠されます
オートロックスケジュールをそのままにすると、休業日も解錠している時間帯はオートロックが止まっています。休業日に暗証番号で開けたときは、出るときに施錠してください
APIを使って、ご自身のシステムから施錠と解錠を制御する方法もあります
