1. はじめに
本資料はTOBIRAのローカル設定およびクラウド登録手順を説明します。事前準備としてTOBIRAの固定IPのため下記をヒアリングします。
- IPアドレス/サブネットマスク/デフォルトゲートウェイ
- DNS ServerのIPアドレス
2. ローカル設定手順
-
ディップスイッチの設定
コントローラ(LP1501)のディップスイッチは以下に設定します。コントローラは今後、後継のMP1501に切り替わりますが、施工のしかたは同じです（MP1501は、覚えておける履歴が50,000件から500,000件に増えています）。1 2 3 4 OFF ON OFF OFF ディップスイッチの場所は以下の通りで、番号とONの識別がプリントしてあります。下の写真はスイッチの位置の例で、3がONになっています。設定は上の表のとおり、2だけをONにしてください。
2をONにすることで、工場出荷時の状態(IPアドレス：192.168.0.251)になります。IPアドレスが特定できているならば、手順の1はスキップ可能です。
-
WEB画面の起動
Google Chromeアドレスバーに「192.168.0.251」(下記の例では192.168.0.42)と入力（手順1をスキップした場合は特定しているIPアドレスを入力）
セキュリティの警告が出るが無視して処理を継続すること。そして、「Click Here to Login」と表示されたら、クリックしてログイン画面まで遷移します。▼ ▼ ▼ -
ACS基板にログイン
コントローラ(LP1501)のディップスイッチは以下の通りにすること。1 2 3 4 ON ON OFF OFF 1をONにすることで工場出荷時の状態(Name：admin/Password：password)となります。
-
ネットワーク設定
左側の「Network」をクリックします。
▼ -
クラウドーコントローラ間の通信パラメータ設定

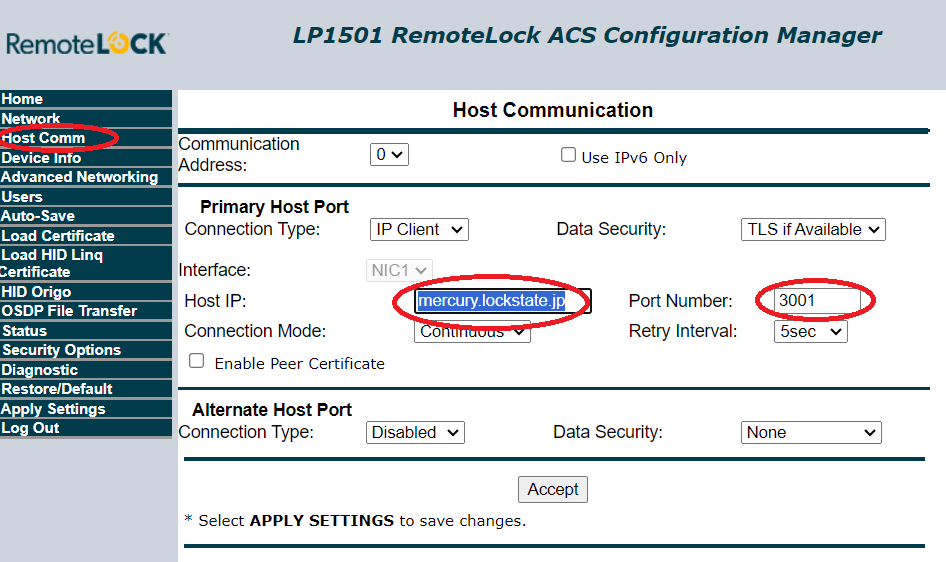

下記のように設定します。mercury.lockstate.jp と 3001 に変更します。
-
ユーザの作成

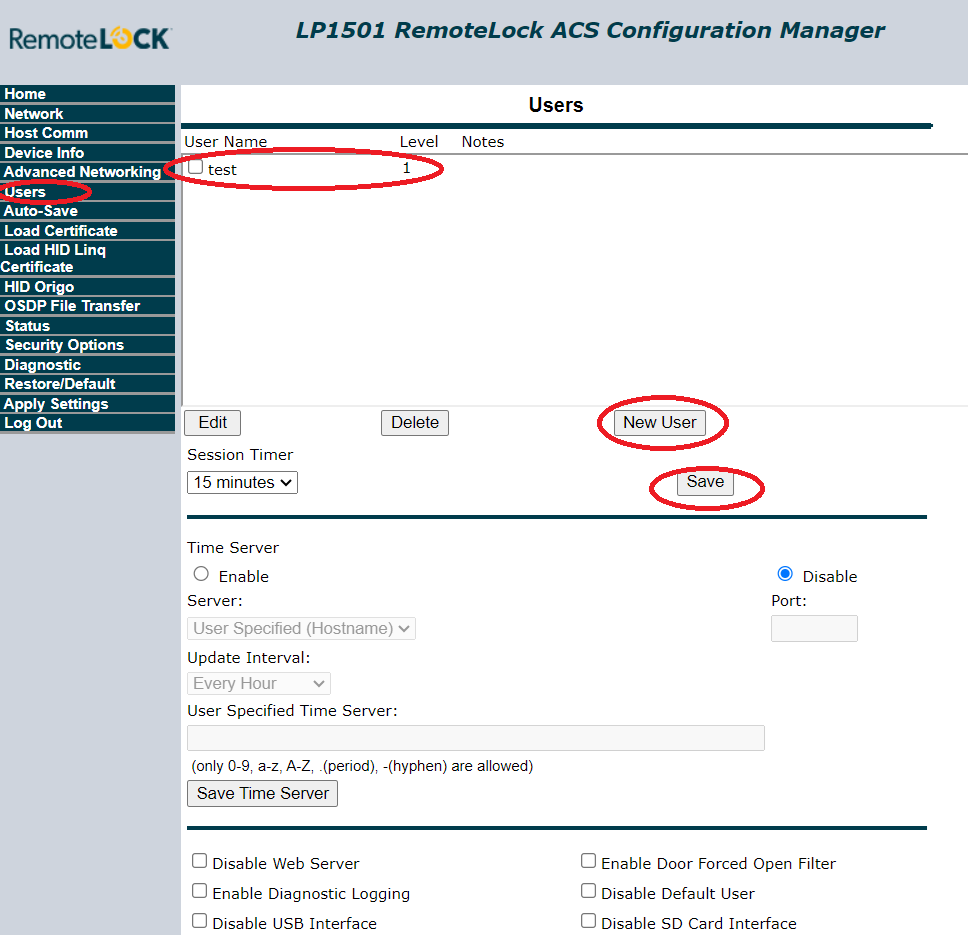

左側の「User」を選択します。New Userボタンをタップしてユーザを追加する。その後Saveボタンをタップして保存する。下記はtestユーザを追加した例です。
-
ディップスイッチの変更
コントローラ(LP1501)のディップスイッチは以下の通りにすること。
1 2 3 4 OFF OFF OFF OFF -
設定を確定する
左側の「Apply Setting」をタップして設定を反映します。 -
運用設定にして、再度電源OFF/ON
コントローラ(1501B)のディップスイッチは以下の通りにすること。
1 2 3 4 OFF OFF ON OFF
その後、電源をOFFしてから再度ONにします。
3. クラウド管理画面でコントローラーの同期を開始します
-

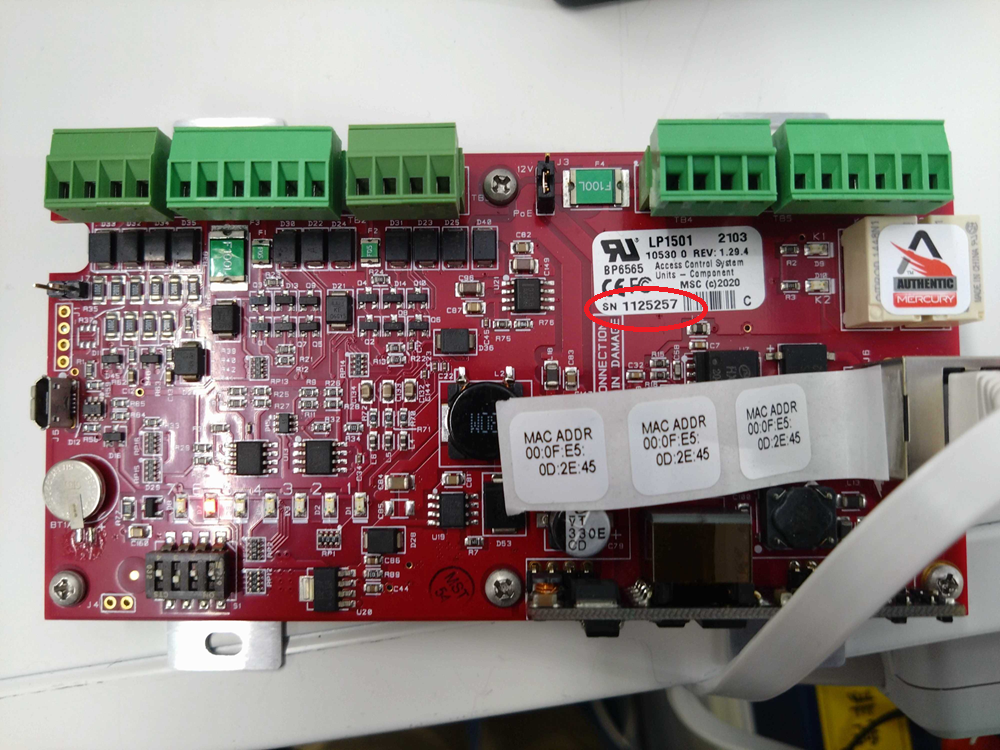

シリアルナンバーの確認TOBIRAの基板に製品情報を記したシールが貼付されていますので、このシールに記載されているシリアルナンバーをメモしてください。
-
コントローラー（シリアルナンバー）の登録

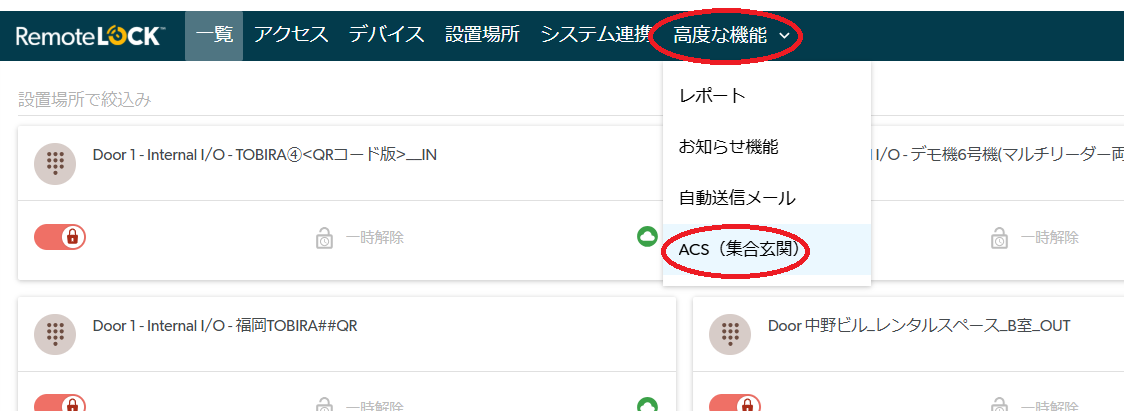

RemoteLOCKクラウド管理画面（https://connect.remotelock.jp/）にログインして、コントローラー登録の画面に遷移します。- 画面上部の「高度な機能」をクリックし、プルダウン表示された項目から「ACS（集合玄関）」をクリックします。

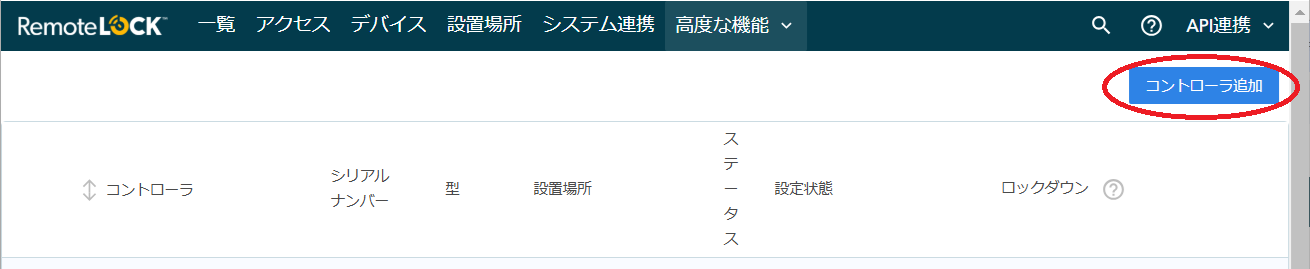

- 画面右上の「コントローラ追加」をクリックします。

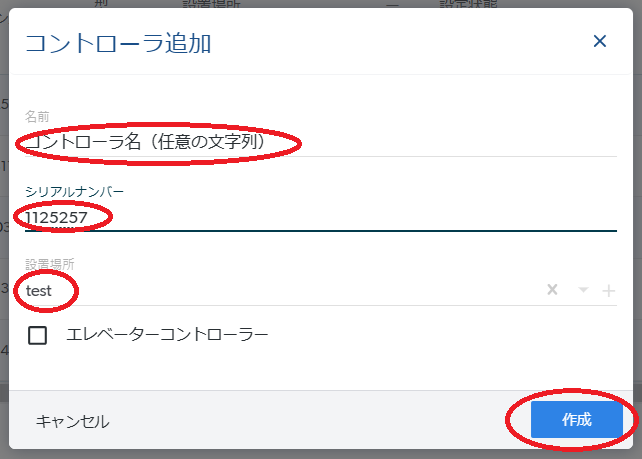

- 画面表示された各項目を入力して「作成」をクリックします。
- 名前 ･･･ 任意の文字列
- シリアルナンバー ･･･ TOBIRA基板に貼付しているシールに記載されているSNの番号
- 設置場所 ･･･ 設置場所として登録している内容をプルダウンで選択
- 画面上部の「高度な機能」をクリックし、プルダウン表示された項目から「ACS（集合玄関）」をクリックします。
-
コントローラーの同期

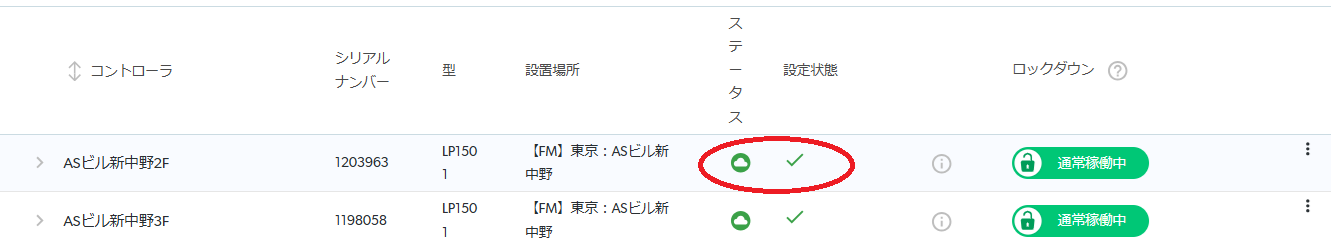

登録したコントローラーが画面上に一覧として表示されて、自動的に同期処理を開始します。ステータスの雲マークが緑色、そして、設定状態がチェックマーク表示となれば同期完了となります。※同期が完了しない要因の殆どはネットワーク環境に起因することが多いので、
ネットワーク環境の確認をしてください。
・TOBIRA基板に接続しているLANケーブルが正常にルーターに接続されているか
・一般公衆網に接続することが可能なネットワーク環境になっているか
・Port：3001が開放状態になっているか -
デバイスの確認
コントローラーの同期が完了すると、自動的にデバイスが作成されます。TOBIRA基板には2つのポート（リーダーを2つ接続することが可能）があるので、デバイスも2つ作成されます。
Door 1 - Internal I/O - コントローラー名
Door 2 - Internal I/O - コントローラー名
※リーダーを1つしか使用しない場合、使用しないデバイスを削除してください。
