RemoteLOCK 700i を扉に取り付けられるかを確かめるための資料です。公式サイトで配っている「700i 取付チェック資料」（2026年4月版）の基本要件、ドアの厚み、取り付けスペース、ロックケースの種類と左右勝手をまとめています。購入を検討している物件オーナー様・管理会社様と、施工会社様（鍵屋さん・施工パートナー）に向けた内容で、物件への取付可否の確認と、施工のお見積りのときにお使いください。
取り付けの手順と寸法図は工事マニュアルにあります。 切欠図・取付位置と必要スペースの寸法図・ロックケースのサイズ・同梱物は 700iの工事マニュアル にまとめています。
取付チェック
4つの基本要件
次の4点をすべて満たしている物件に取り付けられます。施工のしかたは 700iの工事マニュアル をご覧ください。
基本要件
□ 要件1 ドアの厚みが 35〜60mm であること（40mm未満は、エスカッションプレートが要ることがあります）
□ 要件2 取り付けスペースがあること
□ 要件3 引き戸ではないこと
□ 要件4 プッシュプル型ドアノブではないこと

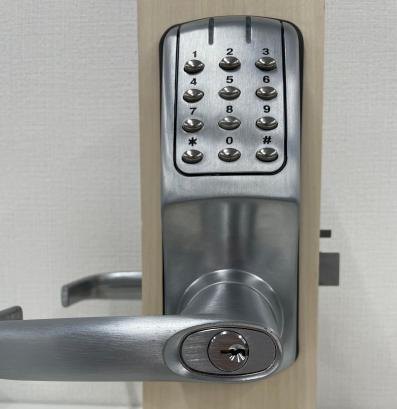

700i（シルバー）を取り付けた例。屋外側にテンキーとレバーハンドル、レバーハンドルの付け根に物理鍵のシリンダーがあります。
写真で取り付けられるかを確かめる場合は、ドア写真・図面ご提出フォーム から扉と錠前まわりの写真をお送りください。扉の種類が複数ある物件や、まだ扉がない（図面の段階の）場合も、同じフォームから進めます。お近くの施工パートナーは 全国の施工パートナー一覧 でご覧いただけます。
3つの錠の形
ロックケースの種類
700i の取付チェックは、扉に入れる錠の形ごとに、オールステンロックケース・チューブラー錠ラッチ・旧型のロックケース（元の資料では「ロックケース」）の3種類に分かれています。ドアの厚みの条件は3種類とも同じで、取り付けスペースの幅の条件が違います。
| 種類 | バックセット | 取り付けスペースの幅（○） | 左右勝手 |
|---|---|---|---|
|
オールステンロックケース（新型） 2025年4月から標準品 |
51mm | 90mm以上 | 勝手の設定はありません。フロントを外してラッチの向きを変えます |
|
チューブラー錠ラッチ 標準品のロックケースに加えて、框の細い扉用に同梱 |
60mm | 105mm以上 | 取り付けるときの向きで左右を変えられます |
| 旧型のロックケース | 69.15mm | 115mm以上 | 左右勝手があります（判定のしかた） |
※ 寸法図とロックケースのサイズは 工事マニュアルの「取付位置と必要スペース」 にあります。
要件1
要件1 ドアの厚み
ドアの厚みは 35〜60mm に対応しています。判定は3種類の錠（オールステンロックケース・チューブラー錠ラッチ・旧型のロックケース）とも同じです。
| ドアの厚み | 判定 | 内容 |
|---|---|---|
| 60mm超 | × | コアシリンダーとサムターンを連結する芯棒の長さが足りないため、取り付けられません |
| 40mm以上60mm以下 | ○ | 通常の施工で取り付けられます |
| 35mm以上40mm未満 | △ | 取り付けられないか、補強（※1）が必要です |
| 35mm未満 | × | 取り付けられません |
※ 1 エスカッションプレートなどを使ってドアの厚みを40mmまで補強すれば、取り付けられる場合もあります。エスカッションプレートは弊社では用意していません。施工会社様でご用意ください。
オールステンロックケースの場合

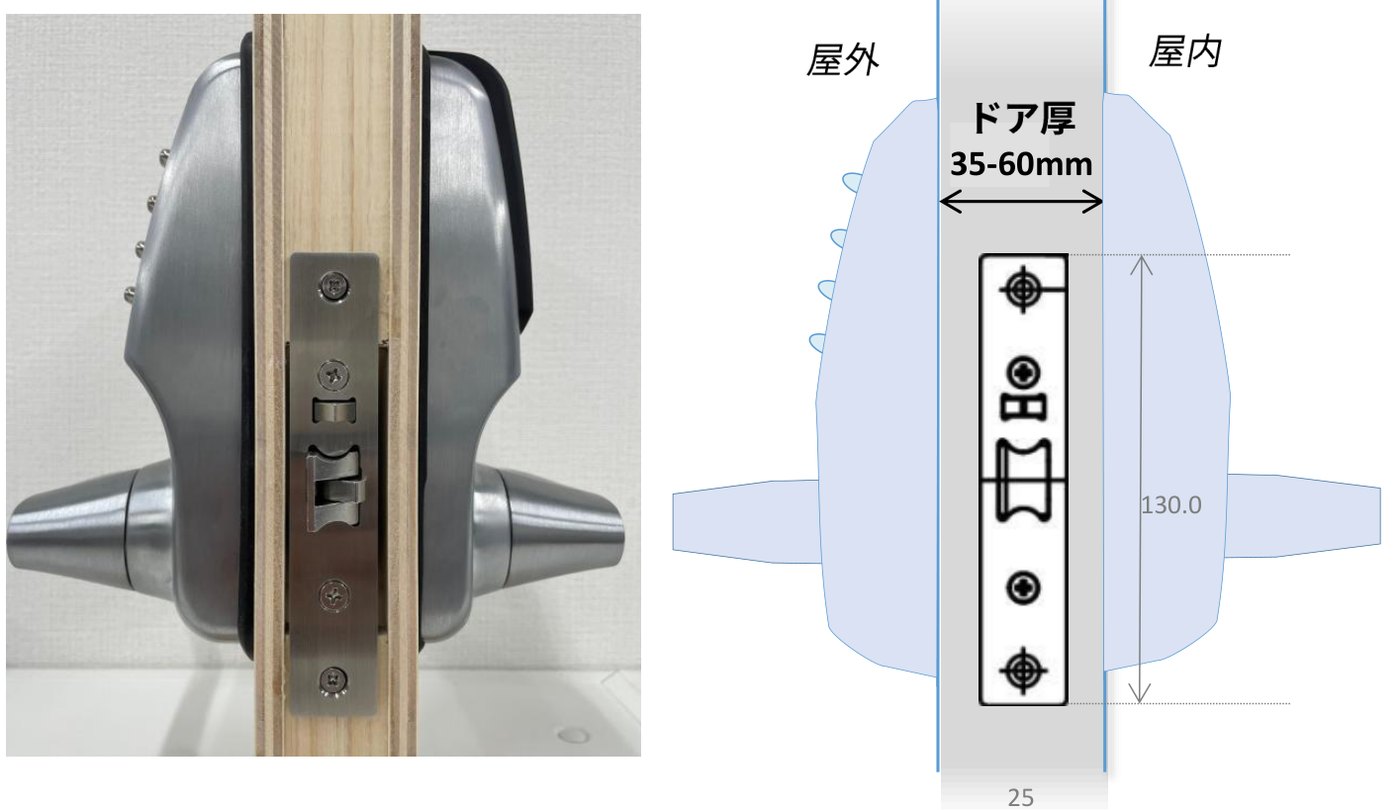

左：取り付けた状態を戸先側から見た写真。右：断面の図（左が屋外、右が室内）。ドア厚 35〜60mm、フロントの高さ 130.0mm・幅 25mm。
チューブラー錠ラッチの場合

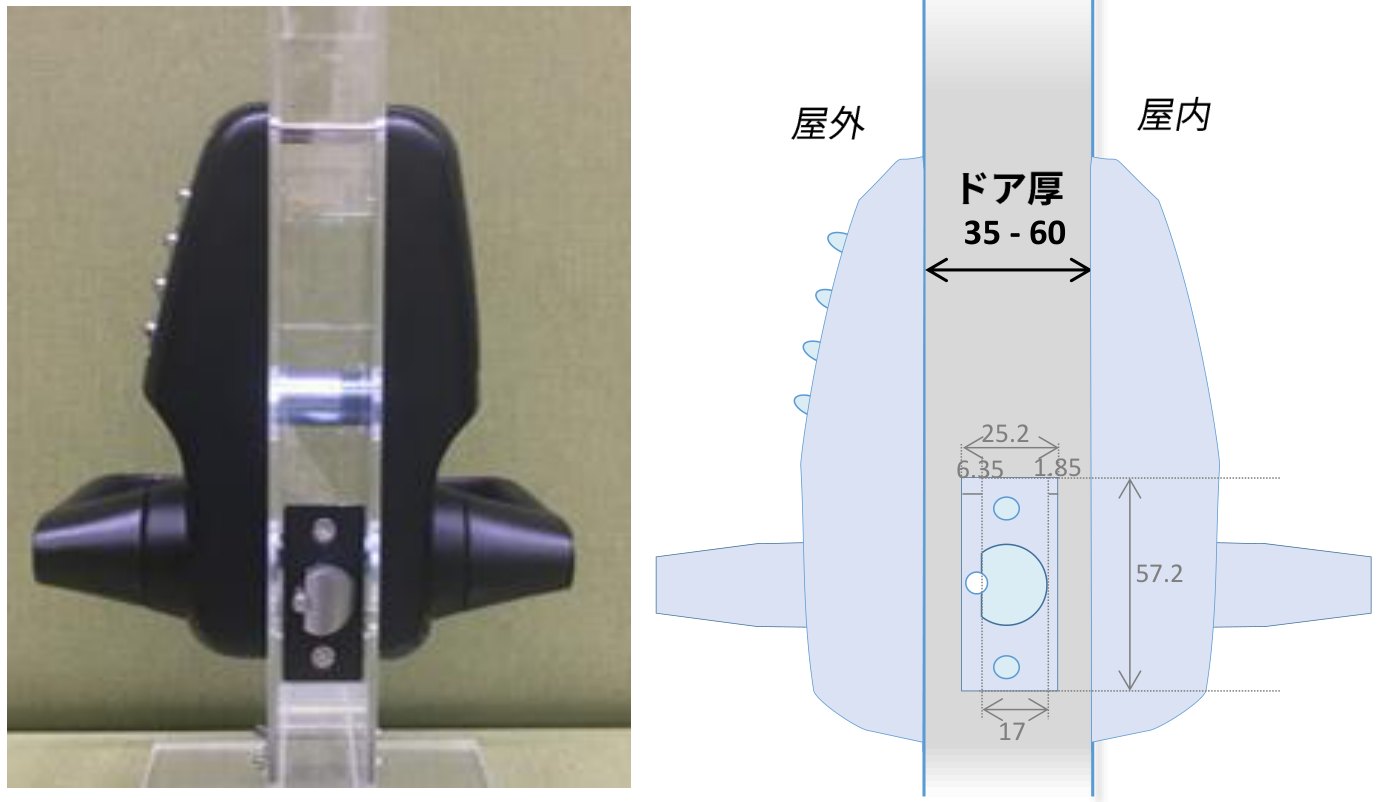

左：取り付けた状態を戸先側から見た写真（透明の板は見本用の扉）。右：断面の図（左が屋外、右が室内）。ドア厚 35〜60mm、ラッチのフロントの高さ 57.2mm・幅 25.2mm（幅の内訳は 左端から 6.35mm・中央 17mm・右端 1.85mm）。

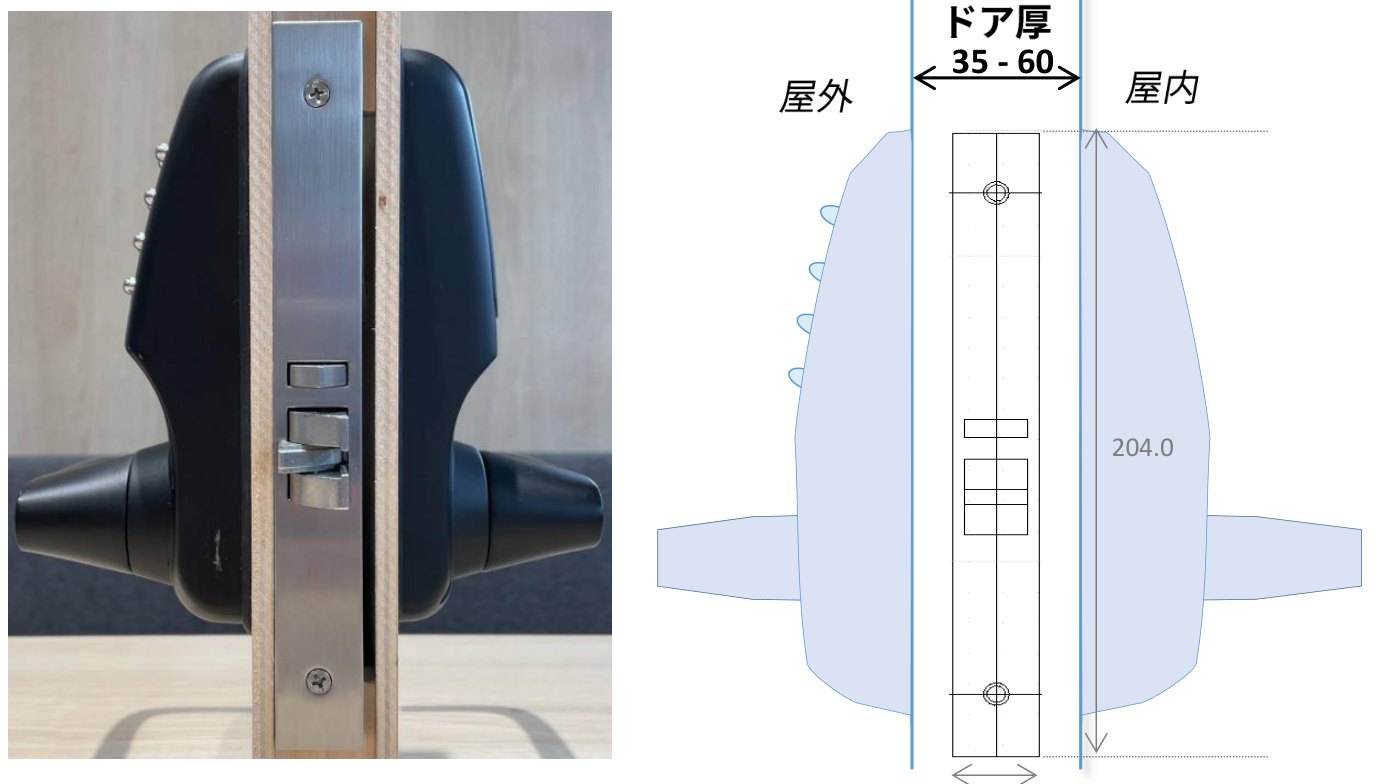

旧型のロックケースの場合
左：取り付けた状態を戸先側から見た写真。右：断面の図（左が屋外、右が室内）。ドア厚 35〜60mm、フロントの高さ 204.0mm。図の下の矢印（フロントの幅）は、元の資料に数値の表示がありません。ロックケースのサイズは 工事マニュアルの「ロックケースのサイズ」 をご覧ください。
要件2
要件2 取り付けスペース
扉の屋外側と室内側の両方に、次の幅と高さの取り付けスペースが要ります。幅は錠の種類で変わり、高さは3種類とも 198mm 以上です。
幅（屋外側・室内側共通）
| 判定 | オールステン ロックケース |
チューブラー 錠ラッチ |
旧型の ロックケース |
|---|---|---|---|
| ○ 通常の施工で取り付けられます | 90mm以上 | 105mm以上 | 115mm以上 |
| △ 施工会社様の現地調査が必要です | 85mm以上 90mm未満 |
95mm以上 105mm未満 |
105mm以上 115mm未満 |
| × 取り付けられません | 85mm未満 | 95mm未満 | 105mm未満 |
高さ（屋外側・室内側共通）
| 高さ | 判定 | 内容 |
|---|---|---|
| 198mm以上 | ○ | 通常の施工で取り付けられます |
| 198mm未満 | × | 取り付けられません |
装飾の多い木製扉や、枠の幅がせまいガラス扉は、取り付けスペースにご注意ください。 すでに補助錠やドアバーなどが付いている場合も、取り付ける位置と取り付けスペースを施主様にご確認いただくようお願いします。

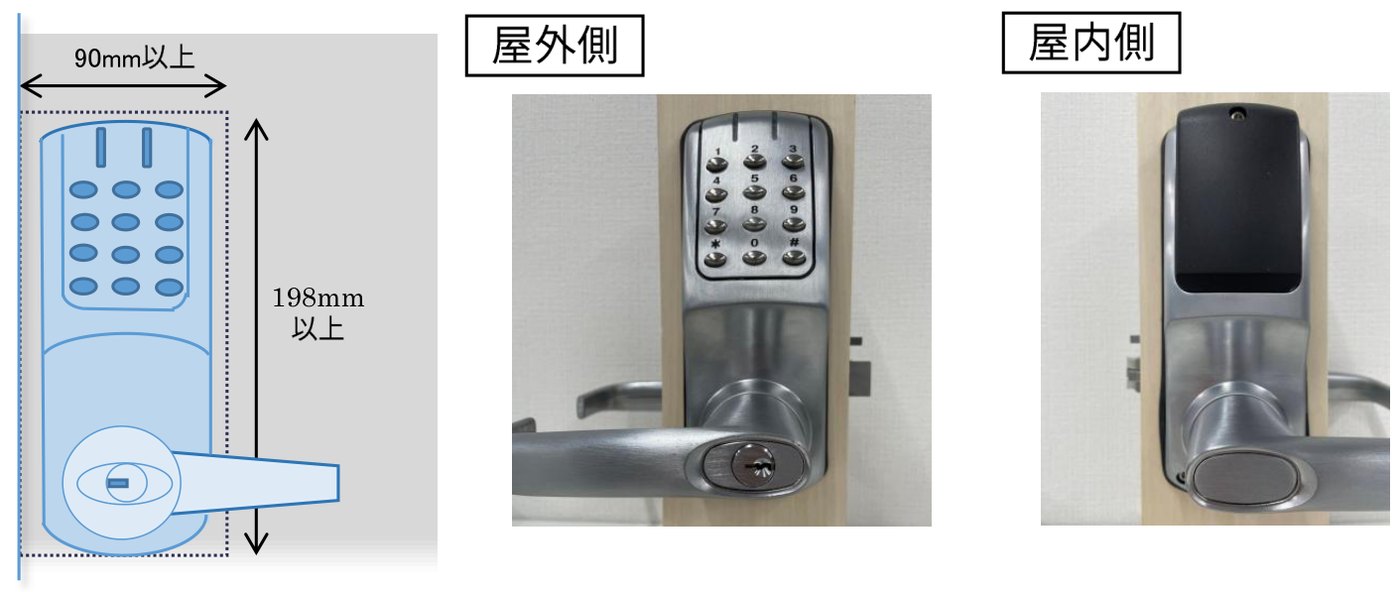

オールステンロックケースの場合（幅 90mm以上）
左：取り付けスペースの図（幅 90mm以上・高さ 198mm以上）。中：屋外側。右：室内側。

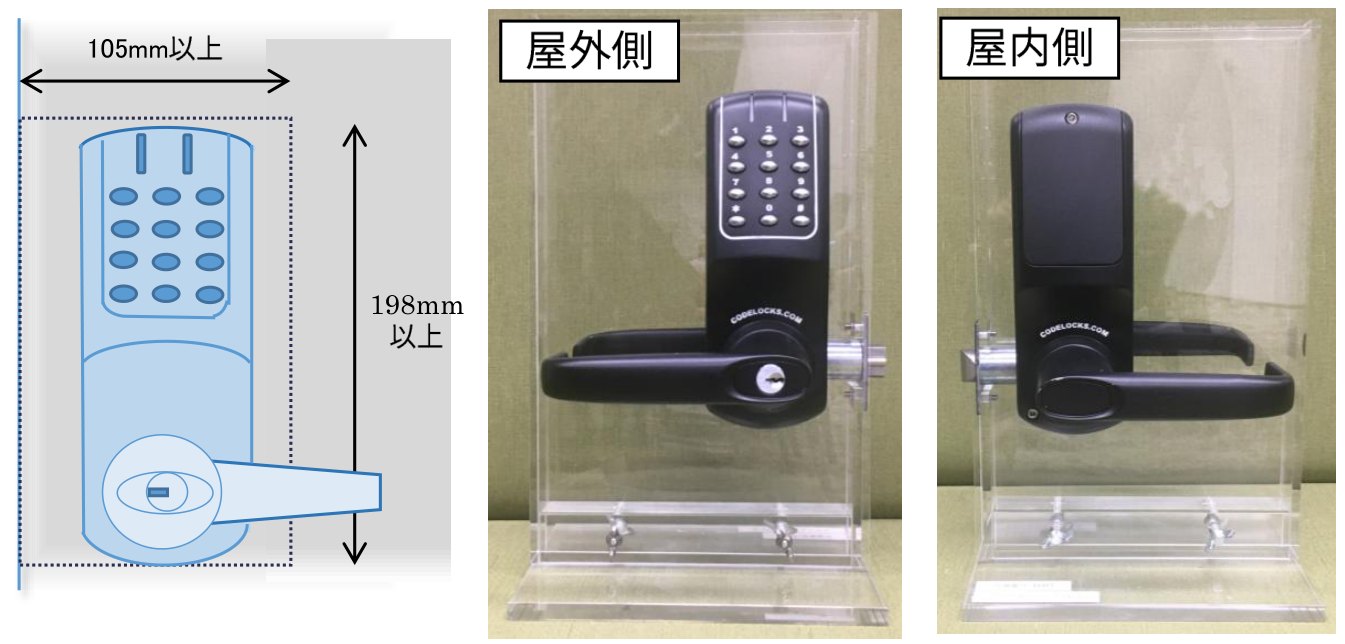

チューブラー錠ラッチの場合（幅 105mm以上）
左：取り付けスペースの図（幅 105mm以上・高さ 198mm以上）。中：屋外側。右：室内側（写真はどちらも透明の見本用の扉に付けたもの）。
旧型のロックケースの場合（幅 115mm以上）

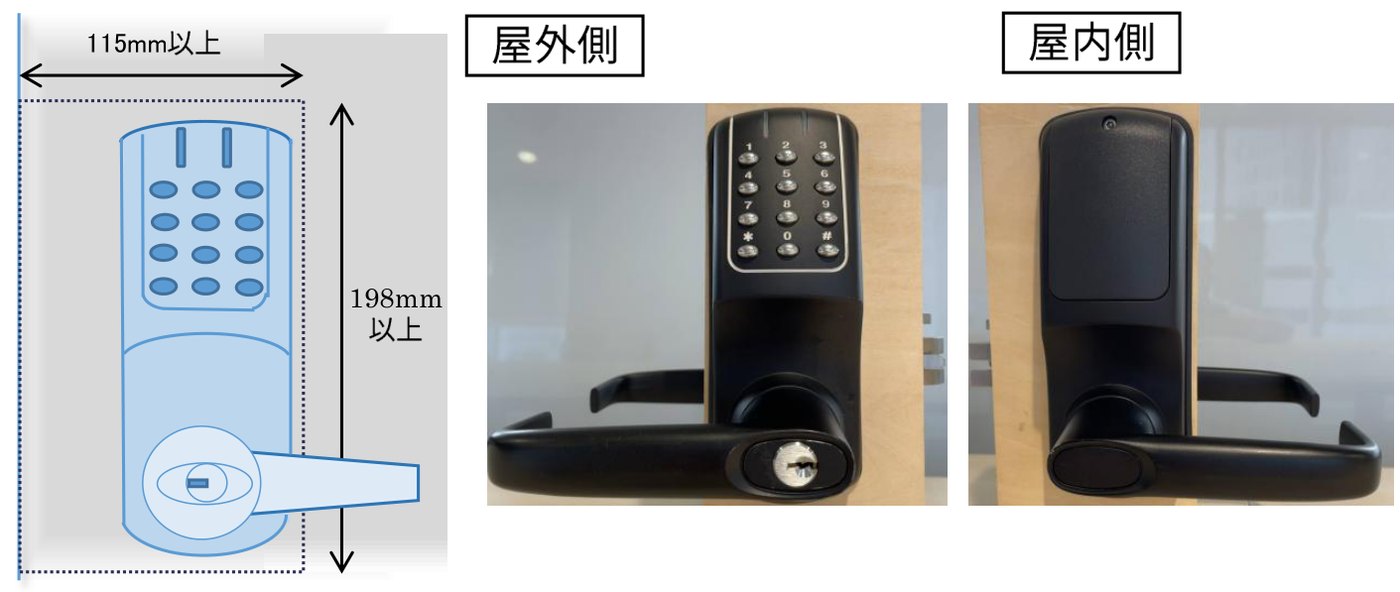

左：取り付けスペースの図（幅 115mm以上・高さ 198mm以上）。中：屋外側。右：室内側。
※ 幅は、扉の端（戸先）から測ります。本体のまわりの推奨の余白を含む詳しい寸法は、工事マニュアルの「取付位置と必要スペース」 の図をご覧ください。
要件3・要件4
要件3・4 引き戸とプッシュプル型ドアノブ
要件3 引き戸ではないこと
700i は開き戸用で、引き戸には使えません。引き戸に取り付けられる機種と条件は 引き戸へのRemoteLOCK取り付け をご覧ください。
要件4 プッシュプル型ドアノブではないこと
700i はドアノブ（レバーハンドル）と一体の機種で、プッシュプル型ドアノブとは扉の穴の位置が大きく違うため、プッシュプル型ドアノブの扉には取り付けられません。プッシュプル型ドアノブの扉に合う機種は、機種選びと取り付けチェック の「扉から機種を選ぶフローチャート」で確かめられます。
電池・扉の素材・ロックケース
その他の補足
電源と扉の素材
700i は単三電池4本で動くため、電源工事は要りません。電池交換の手間を省きたい場合は、外部電源にすることもできます（7i・700iの外部電源化）。
扉の素材（無垢材やステンレスなど）による施工の可否は、施工会社様のご事情に合わせてご判断ください。
新型（オールステンロックケース）と旧型のロックケース
ロックケースには、新型（オールステンロックケース）と旧型の2種類があります。新型には勝手の設定がありません。フロントを外すと、ラッチの向きを変えられます。

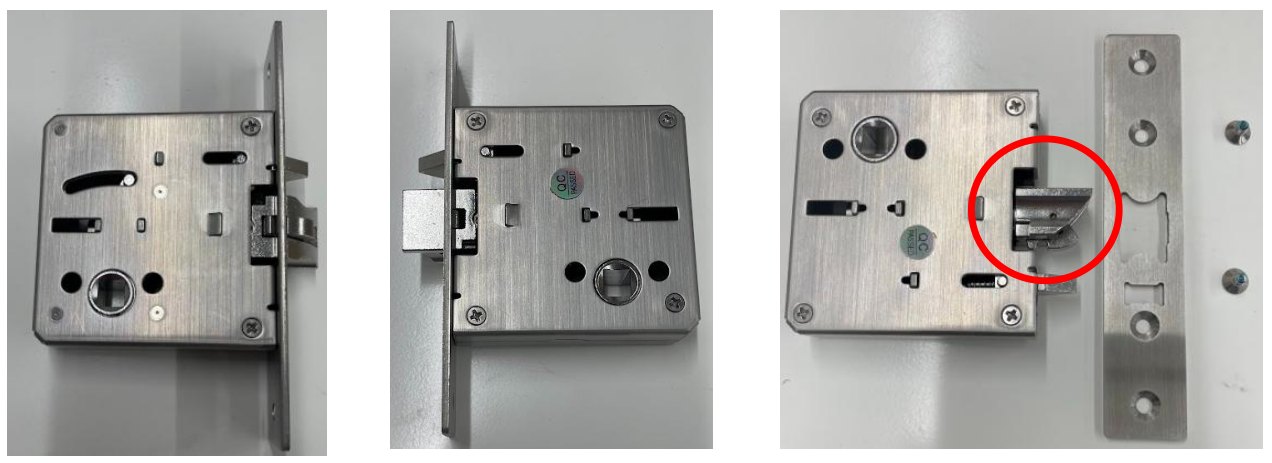

新型（オールステンロックケース）。右の写真はフロントを外したところで、赤丸はラッチです。
旧型のロックケースの左右勝手

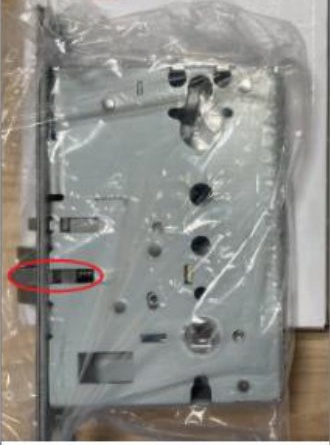

旧型のロックケースには左右勝手があります。扉の吊元と開く向きから、次の表で判定します。なお、チューブラー錠ラッチは取り付けるときの向きを変えることで左右を変えられます。
| パターン | 判断方法 | 製品写真 |
|---|---|---|

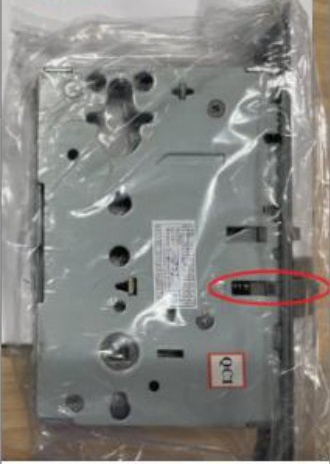

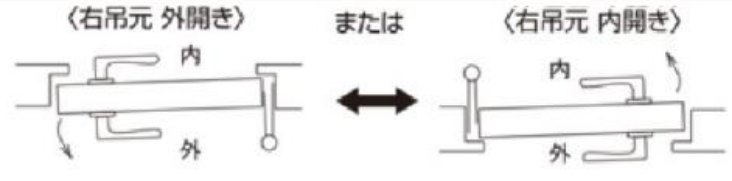

| 右勝手（R） | 右吊元の外開き、または右吊元の内開き |
|

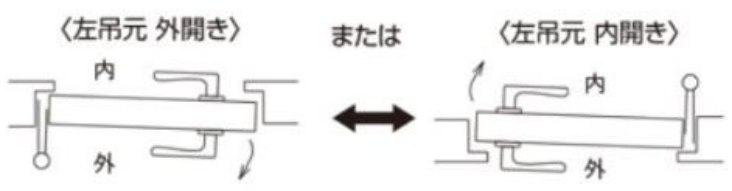

| 左勝手（L） | 左吊元の外開き、または左吊元の内開き |
※ 製品写真の赤い丸は、元の資料に付いている印です。旧型のロックケース（バックセット 69.15mm）の左右勝手の判定と、急ぎのときの入れ替えのしかたは 7iのロックケースの左右勝手 にもあります。左右勝手の入れ替えは推奨していません（検品シールが破れていると保証の対象外になるおそれがあります）。なお、その記事の「新ロックケース」「旧ロックケース」は、どちらもこの記事でいう旧型のロックケース（バックセット 69.15mm）です。
施工する方へ
施工用の参考資料（工事マニュアル）
取付チェック資料の後半にある施工用の参考資料は、700iの工事マニュアル にまとめています。
- 取付位置と必要スペース（オールステンロックケース・チューブラー錠ラッチ・旧型のロックケース）
- オールステンロックケースのサイズ・ロックケースのサイズ・ラッチボルトのサイズ
- 切欠図
- 同梱物一覧（ストライク・木ねじ・別に手配するもの）
- 施工のときに確かめること
- 動画マニュアル
700i 取付チェック資料（元のPDF） PDF
2026年4月版。この記事の元の資料です。施工用の参考資料（切欠図など）も入っています。
ファイルを開く
ファイルを開く
