RemoteLOCK 9j系・900j系を、扉の近くのコンセントから給電して動かす「外部電源化」の工事資料です。 通電金具で枠から扉へ電気を渡す配線のしかた、使う部材と扉・枠の加工、既築と新築の施工例、誰が何をするか（工事区分）、対応する錠前と扉の切り欠き、電源アダプターの寸法、外部電源用セット（E06-DC7V-01）の取扱説明書をまとめています。施工パートナー（鍵屋さん・施工会社）と、電気工事・ドアメーカー・設計のご担当者様に向けた内容です。弊社の資料「RemoteLOCK 9jシリーズの外部電源化について（通電金具版）」（2026年3月版）と、株式会社ウエストの「外部電源用セット E06-DC7V-01 取扱説明書」をもとにしています。
対象機種は 9j・9j-Q・900j・900j-Q です。 900j・900j-Q は、9j・9j-Q と外観・設置条件・設置方法が同じです（900jと9j・8j系・E06系の違い）。外部電源化の対象機種にも入っています（開閉回数と電源の考え方）。9j-Q・900j-Q は外部電源化が必須です。
外部電源化の概要
外部電源化のしくみと、選ぶ場面
外部電源化は、扉の近くの壁や天井の点検口など、扉以外の場所にあるコンセントから、RemoteLOCK 専用の電源アダプターを通して本体に給電するしくみです。電気錠のシステムと違い、制御盤などの設置は要りません。RemoteLOCK 9j系・900j系は、MIWA の LA・DA・LSP などの錠前に後付けして、遠隔で管理できるようにする製品です。電池で動きますが、外部電源につなぐと電池の交換がいらなくなります。
電気の通り道。通電金具は、開け閉めで動く扉と、動かない枠のあいだで電気を渡す金具です。延長ケーブルの長さは部材の組み合わせで変わります（新築で使う部材）。
外部電源化を選ぶ場面
開け閉めの多い扉では、電池の交換の手間と費用を考えて、外部電源化をおすすめしています。目安は、1日の開け閉めが20回を超える扉です（開閉回数と電源の考え方）。電池で運用した場合の交換の目安は、9j・900j で2〜3か月です（1日10回程度の開け閉め、ハートビート間隔12時間のとき。電池の選び方と持ちの目安）。
9j-Q・900j-Q は外部電源化が必須です。 電池だけでは運用できません。QRコードで解錠する扉では、設計・施工の段階から、扉の近くの AC100V の電源を計画に入れてください。
外部電源化で、電池の交換と、電池切れで開けられなくなる心配はなくなります。モーターと錠前の摩耗は変わらないので、開け閉めの多い扉では、外部電源化しても本体は消耗品としての扱いになります（開閉回数と電源の考え方）。停電のときは給電が止まり、アウターユニット下部の非常用電源端子に 9V 角形電池をつないで一時的に動かします。9j-Q・900j-Q は常に通電しているため、9V 角形電池で動かせるのは数時間程度です（停電と通信障害のときの動き）。
※ 引き戸の外部電源化は、MIWA-TER などの引き戸用の通電金具を使い、扉ではなく袖壁に本体を付ける構成をおすすめしています（引き戸へのRemoteLOCK取り付け）。
※ 袖壁に本体を付ける外部電源化の条件 については、袖壁に付ける外部電源化 をご覧ください。
※ 7i・700i の外部電源化は部材と接続のしかたが違います。7i・700iの外部電源化 をご覧ください。
何を用意し、どこを加工するか
部材と加工内容
MIWA LA シリーズ（バックセット64mm）の錠前に 9j系・900j系を付けて外部電源化する場合の、部材と加工内容です。通電金具は、新築では MIWA の TEK シリーズ（扉と枠に埋め込む金具。TEK-9CC 相当）、既築では面付けの TEP（扉と枠の表面に付ける金具）を想定しています。通電金具であれば種類を問わず動きます（TEK-9CC を使うときは、線のうち通電の2本だけを使います）。メーカー保証の対象にするには、弊社の枠内配線セット（WAKUHAI）と扉内配線セット（TOBIRAHAI）をお使いください。
| # | 部材 | 加工内容 | 備考 |
|---|---|---|---|
| 1 | 天井内点検口 | 100V のコンセントと配管、呼び線を設置 | 新築の工事区分 をご覧ください |
| 2 | 枠側 | MIWA LA 用の受け側の加工 MIWA TEK シリーズ用の切り欠き |
既築の場合は、面付け（TEP）の通電金具をおすすめします。切り欠きは金具の仕様に従います |
| 3 | 扉側 | MIWA LA 用の切り欠き加工 MIWA TEK シリーズ用の切り欠き RemoteLOCK 9j 用の切り欠き（扉の切り欠き） |
面付けの通電金具も使えます。切り欠きは金具の仕様に従います。通電金具は RemoteLOCK 9j の工事のときに取り付けますが、切り欠きは工場で加工していただきます |
| 4 | MIWA LA 錠など | 事前の加工なし。ドアの搬入・吊り込みのときに同時に取り付け | サッシ業者を想定 |
| 5 | 通電金具セット | MIWA TEK-2（コネクタなし） 外部電源用セットの各ケーブルの接続は、施工する側の責任で行ってください。 |
ドアメーカーなどで、扉と枠に取り付け |
| 6 | 外部電源用セット | ウエスト製 E06-DC7V-01（取扱説明書） | RemoteLOCK 9j の取り付け担当が取り付け |
| 7 | RemoteLOCK 9j | 事前の加工なし |
※ 900j・900j-Q も外部電源化の対象で、設置条件と設置方法は 9j と同じです（900jと9jの違い）。900j で使う部材は、手配の前に弊社へご確認ください（サポート窓口のフォーム）。
※ 通電金具を誰が取り付けるかは、元の資料の中でも書き方が分かれています（部材の表の3行目と、新築の施工例の手順3は「RemoteLOCK 9j の工事のとき」、部材の表の5行目と新築の工事区分は「ドアメーカーなど」）。新築で扉と枠に埋め込む場合はドアメーカー・電気工事会社・建材店のいずれか、既設の扉に面付けする場合は施工パートナーが取り付けるのが基本です（開閉回数と電源の考え方）。実際の分担は現場ごとに決めてください。
いまある扉に後から配線する
既築の施工例
いまある扉では、扉と枠の表面に付ける面付けの通電金具と、モール配線での施工が中心です。金具の取り付けは施工パートナーが行います。扉の内部に配線できることもありますが、現地調査が必須です（開閉回数と電源の考え方）。電源の取り方で、次の3つの例があります。
面付けの通電金具（TEP-8型）で配線する
面付けの通電金具（MIWA TEP-8型）と、外部電源用セット（E06-DC7V-01）、モールで配線した施工例です。通電金具はコードなし版をお使いください。

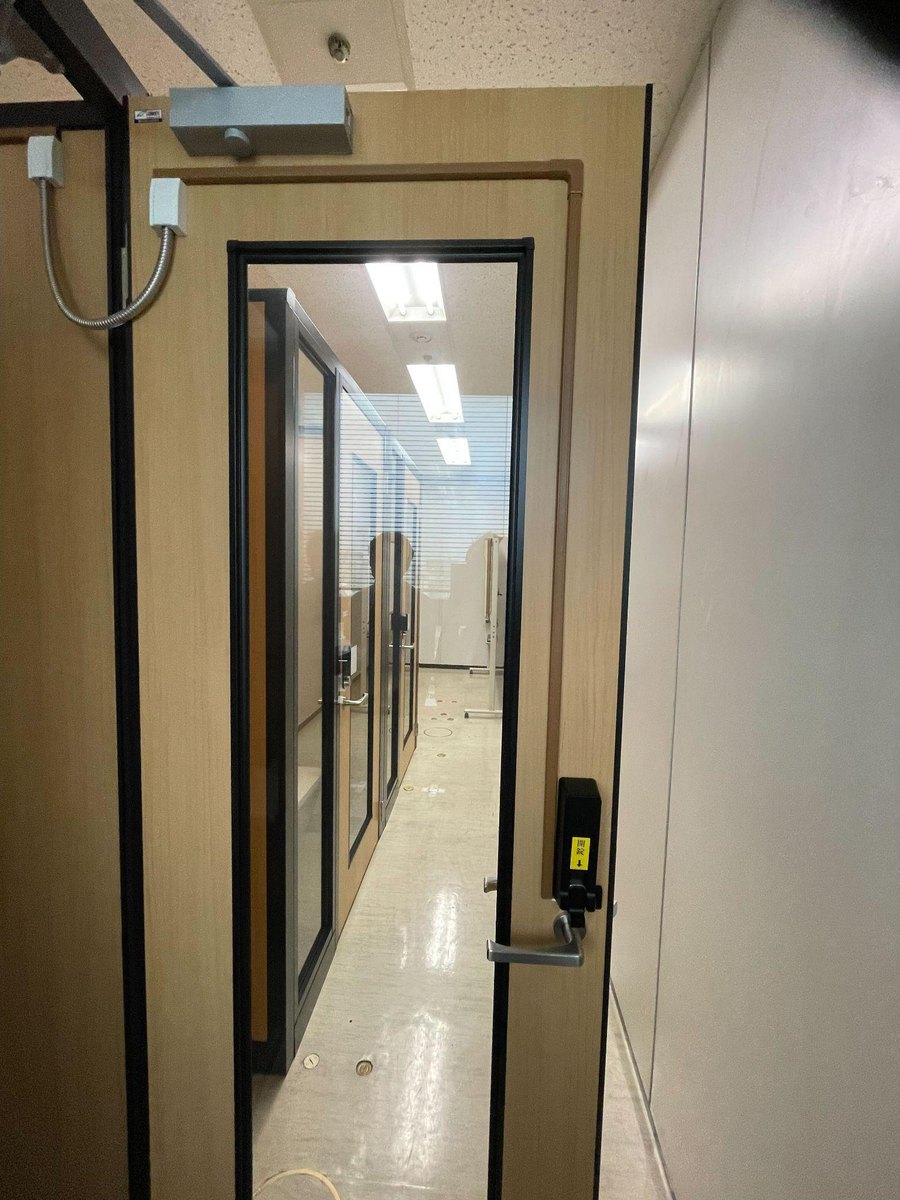

施工例。扉側の通電金具から、扉の表面をモールでインナーユニットまで配線しています。

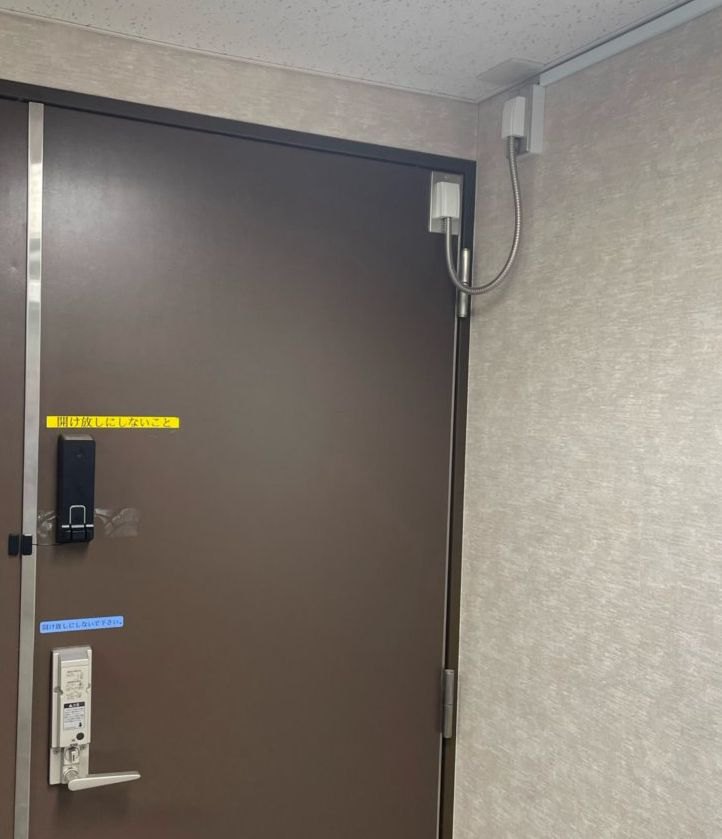

施工例（室内側）。枠側の通電金具から天井へモールで配線しています。

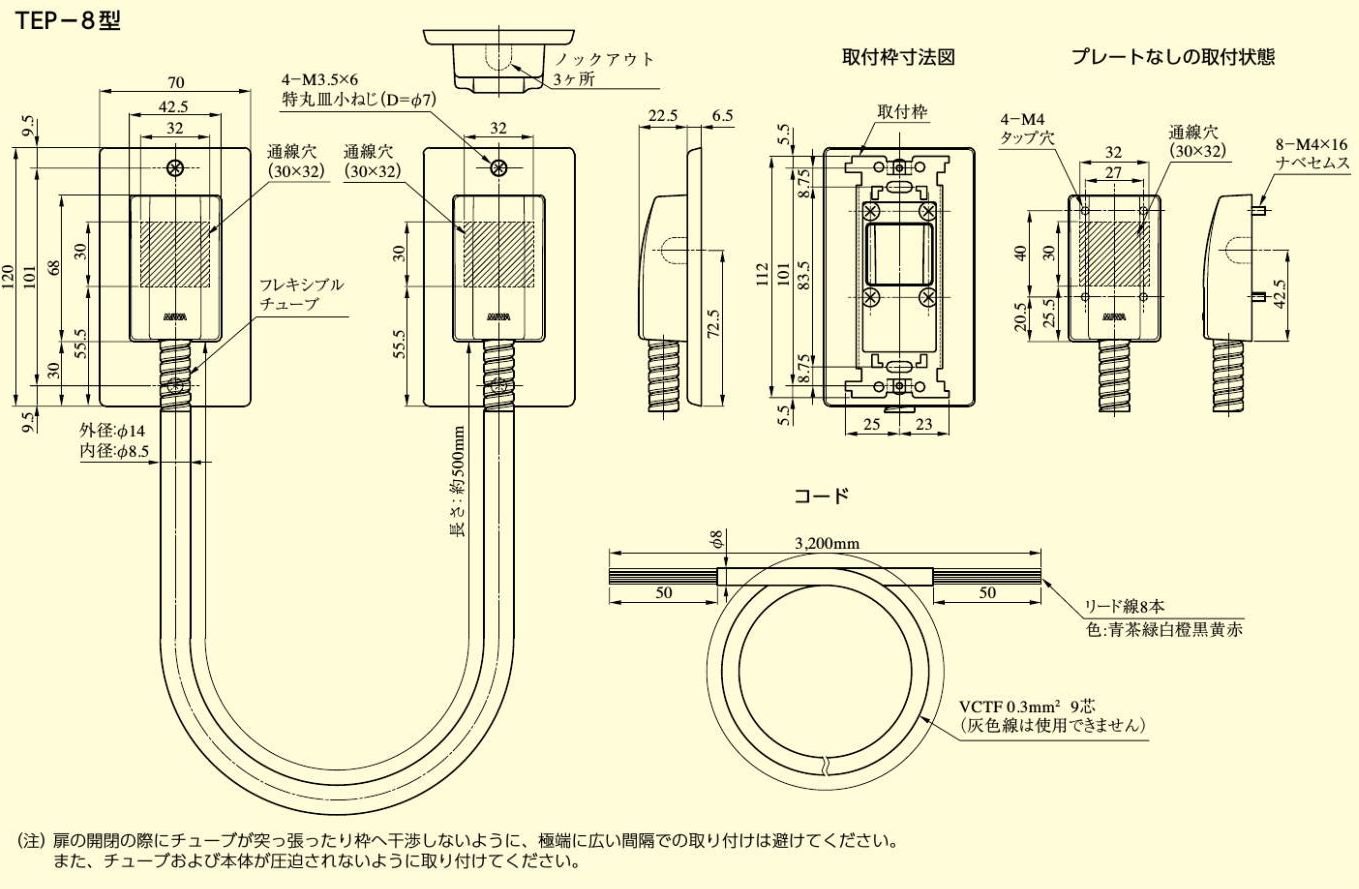

TEP-8型の寸法図（元の資料に載っている美和ロックの図）。寸法は下の表に書き起こしています。
| 部分 | 寸法・仕様 |
|---|---|
| 本体（プレート付き） | 幅70mm・高さ120mm（上下の端から取り付けねじまで各9.5mm、ねじの間隔101mm）。厚み22.5mm（ほかに6.5mm）、側面の高さ72.5mm 正面の寸法：42.5mm・32mm（幅方向）、68mm・30mm・55.5mm・30mm（高さ方向） |
| 取り付けねじ | 4-M3.5×6 特丸皿小ねじ（D=φ7） |
| 通線穴 | 30×32mm（枠側・扉側とも） |
| ノックアウト | 3か所 |
| フレキシブルチューブ | 外径φ14mm・内径φ8.5mm・長さ約500mm |
| 取付枠 | 高さ112mm（101mm・83.5mm、上下 8.75mm・5.5mm）、幅25mm＋23mm |
| プレートなしの取付状態 | 4-M4 タップ穴、幅32mm（27mm）、高さ40mm（30mm・20.5mm・25.5mm）、通線穴30×32mm。8-M4×16 ナベセムス、42.5mm |
| コード | 長さ3,200mm・φ8、両端の被覆をむいた部分50mm。リード線8本（色：青・茶・緑・白・橙・黒・黄・赤）。VCTF 0.3mm² 9芯（灰色の線は使えません） 外部電源化ではコードなし版を使います |
チューブが突っ張ったり、枠に当たったりしない位置に付けてください。 扉の開け閉めのときにチューブが突っ張ったり枠へ干渉したりしないよう、極端に広い間隔での取り付けは避けます。チューブと本体が圧迫されないように取り付けてください（TEP-8型の図の注記）。
扉の横に電源を設ける
扉の横の壁に既製の埋め込みボックスを設け、その中に電源アダプターを収める例です。ボックスの開口は、W70×H120mm のプレートが取り付けられる大きさにしてください。ボックスは、電源アダプター（寸法）が中に収まる大きさのものをご用意ください。

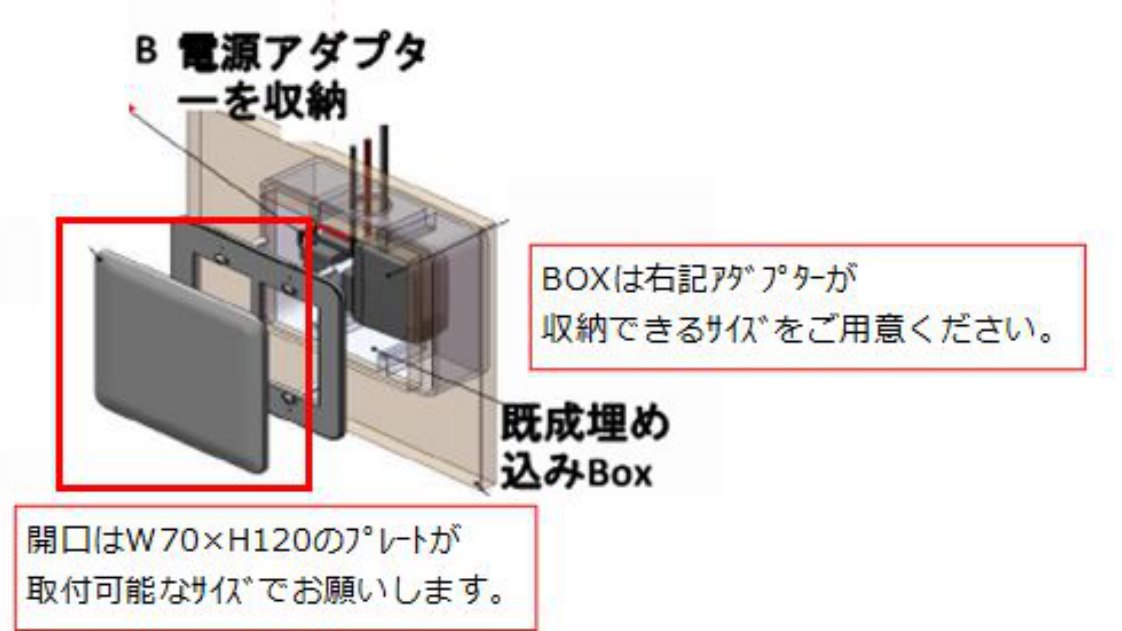

埋め込みボックスに電源アダプターを収める（B）。

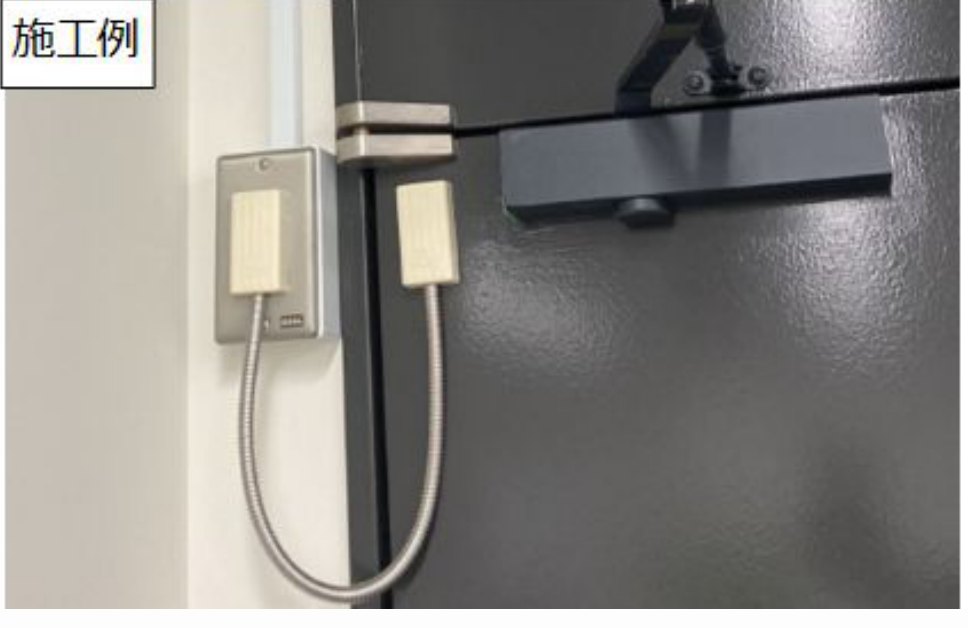

施工例。壁のプレートから扉の通電金具へ。
別の場所の点検口から配線する
天井の点検口など、扉から離れた場所のコンセントを使う例です。
- コンセントからスイッチボックスまでの配線の長さが3.5m以内になるように、コンセントを設けます。
- 扉の横に、1口のスイッチボックスを設けます。
- コンセントからスイッチボックスまで、指定の配線（延長ケーブル）を通します。指定の配線は、元の資料では事前に送付するとしています。
- スイッチボックスの中で、配線の先端を、余長を残して丸めておきます。

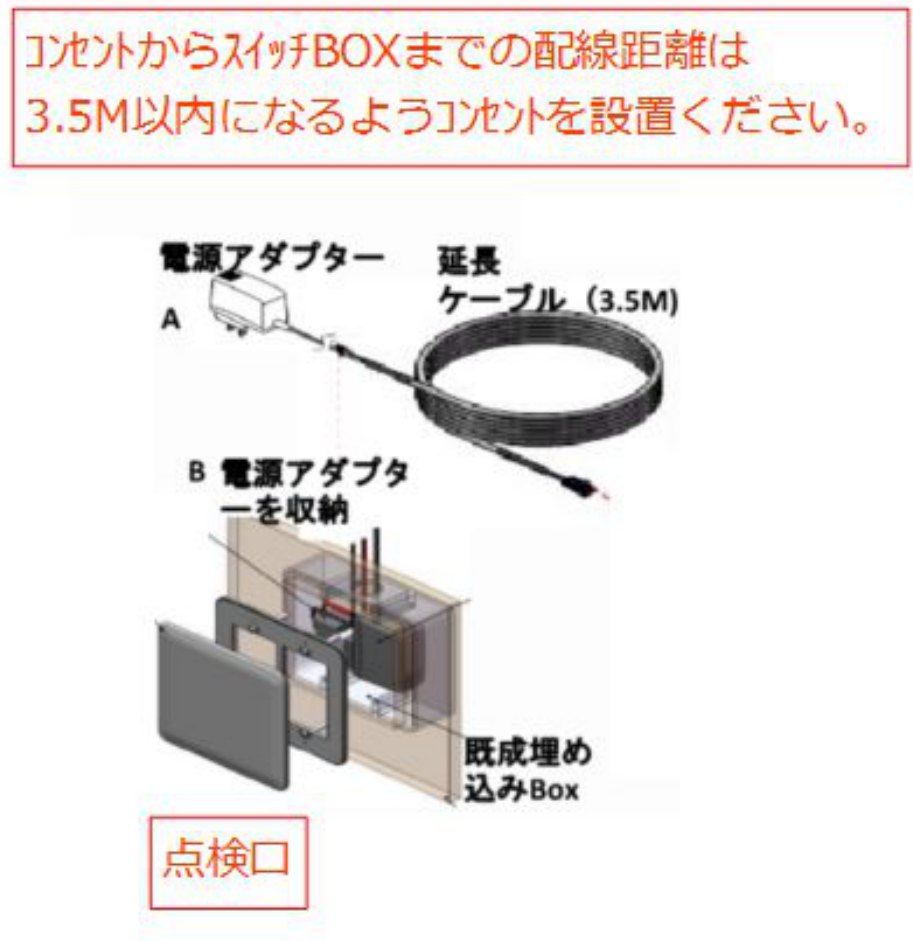

A：点検口のコンセントに電源アダプター、延長ケーブル（3.5m）で扉の横へ。B：埋め込みボックスに収める場合。

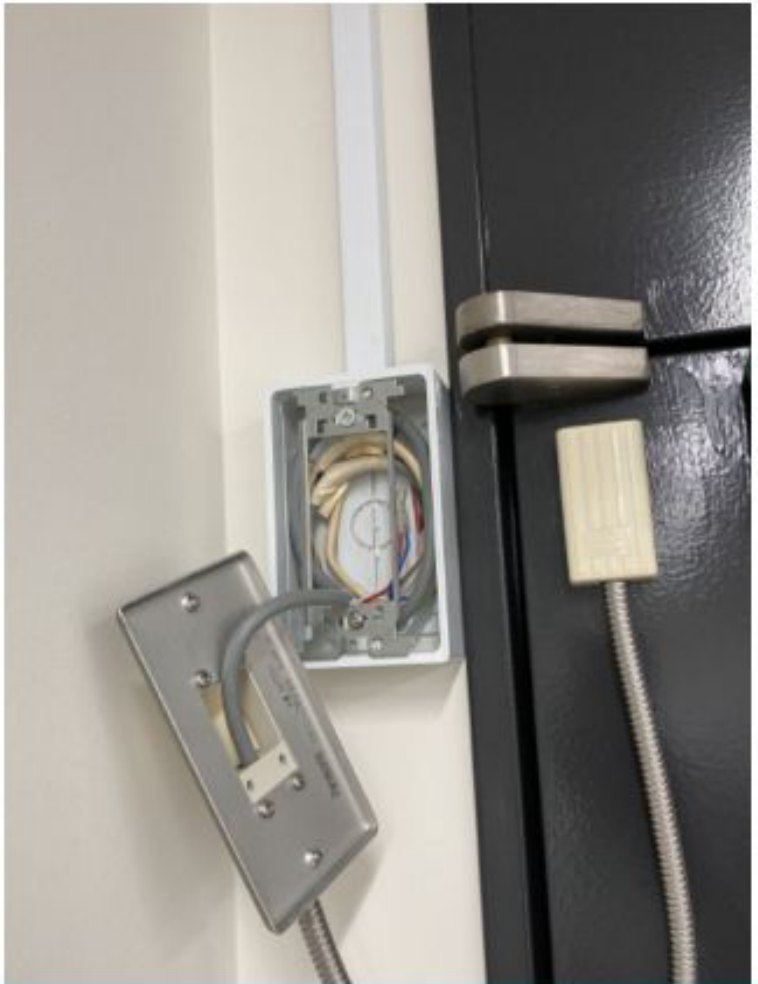

扉の横の1口スイッチボックス。配線の先端を丸めて残す。
扉を新しく作る現場
新築の施工例と工事区分
新築では、通電金具（MIWA TEK シリーズ）を扉と枠に埋め込み、扉の中に配線を通します。電気工事、ドアメーカー、RemoteLOCK の工事の3者で分担します。この例は、TEK の切り欠きです。RemoteLOCK 本体の取り付けの手順は 9j系・900j系の工事マニュアル にあります。

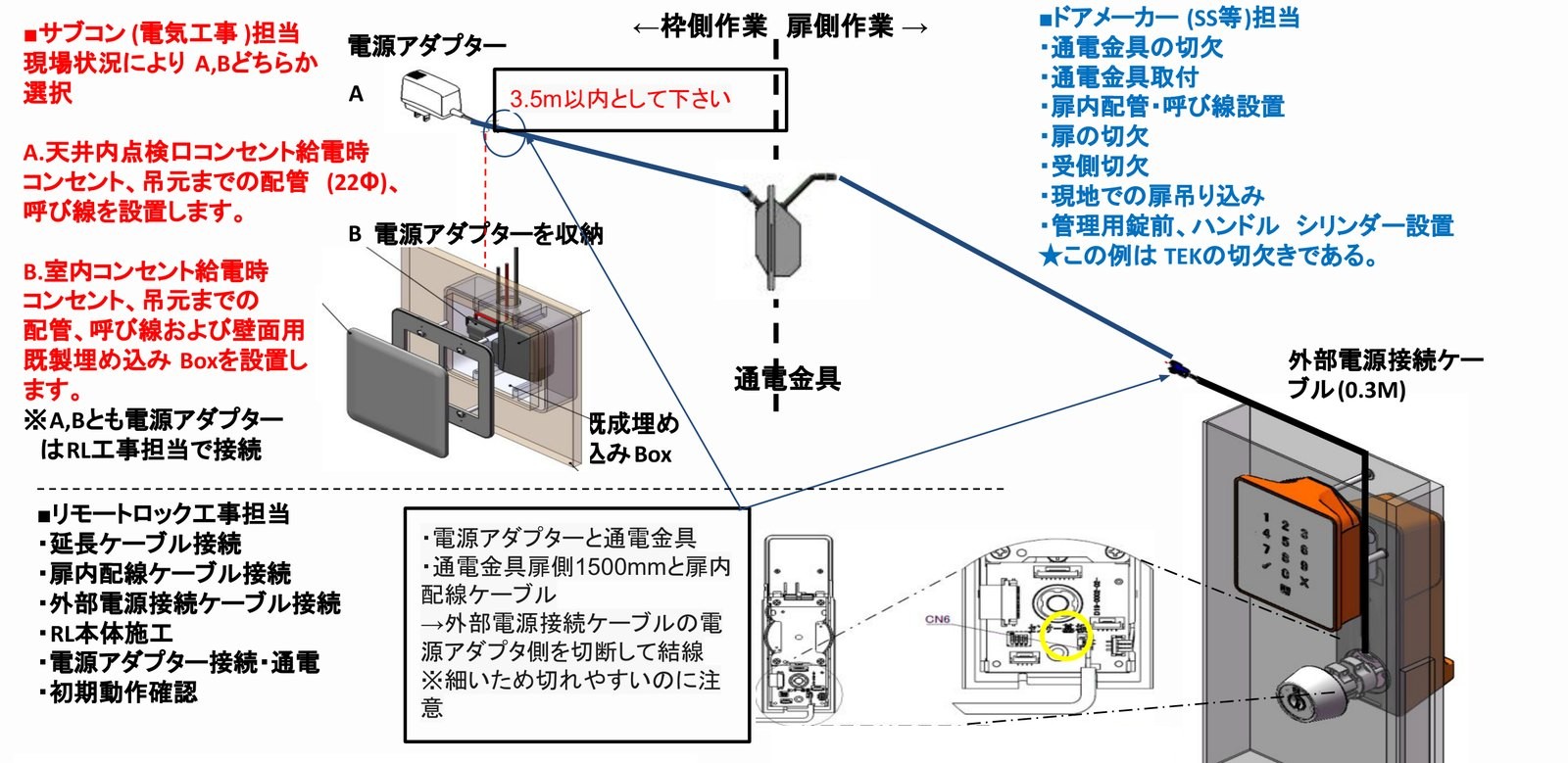

新築の施工例の配線図（元の資料の図）。赤字が電気工事、青字がドアメーカーの担当です。図の中の文字は、下の手順と表に書き起こしています。図の囲みの「扉側1500mm」は、扉の中を通すケーブルの長さです。通電金具の寸法は、部材の表（新築で使う部材）のとおり枠側35mm・扉側150mmです。
工事の流れ
1 電源工事
コンセントと、扉の吊元までの延長ケーブル用の配管、呼び線を設けます（電気工事の担当）。
2 扉と枠の加工・通電金具
通電金具の切り欠きと取り付け、扉の中の配管と呼び線、扉と受け側の切り欠き、扉の吊り込みを行います（ドアメーカーの担当）。
3 配線の接続と本体の取り付け
外部電源接続ケーブルと扉内配線ケーブルを接続し、本体を取り付けます。枠側の通電金具から出るケーブル（3.5m以内）に電源アダプター（コード1.5m）をつないで、通電させます（RemoteLOCK の工事の担当）。元の資料のこの手順には「RemoteLOCK 9j の設置工事で、通電金具を設置し」とも書かれています。通電金具を誰が付けるかは、現場で決めてください（部材の表の下の注記）。
ポイント
・電源アダプターと通電金具（枠側）、通電金具（扉側）と扉内配線ケーブルをつなぎます。
・外部電源接続ケーブルは、電源アダプター側のコネクタを切って、扉内配線ケーブルと結線します。
・外部電源接続ケーブルは細く、切れやすいのでご注意ください。
・電源アダプターと通電金具（枠側）、通電金具（扉側）と扉内配線ケーブルをつなぎます。
・外部電源接続ケーブルは、電源アダプター側のコネクタを切って、扉内配線ケーブルと結線します。
・外部電源接続ケーブルは細く、切れやすいのでご注意ください。

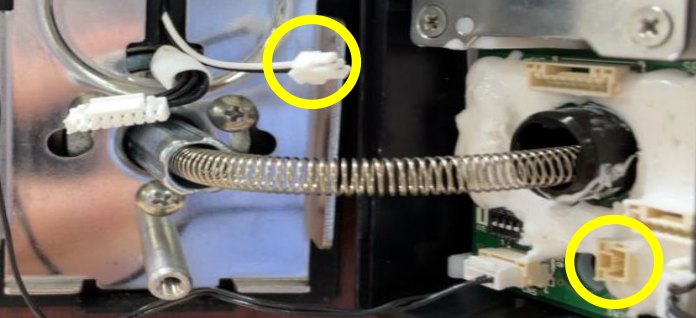

CN6 に外部電源接続ケーブルを挿したところ（黄色の丸）。CN6 の位置の図は、上の配線図と 外部電源用セットの接続のしかた にあります。
工事区分（誰が何をするか）
| 担当 | 工事の内容 | 補足 |
|---|---|---|
| 電気工事会社（サブコン） |
A. 天井内の点検口のコンセントから給電する場合 コンセント、扉の吊元までの配管（22φ）、呼び線の設置 B. 室内のコンセントから給電する場合 コンセント、吊元までの配管、呼び線、壁面用の既製埋め込みボックス（電源アダプターを収める）の設置 |
現場の状況により A か B を選びます。A・B とも、電源アダプターの接続は RemoteLOCK の工事の担当が行います |
| ドアメーカー（SS等） | 通電金具の切り欠き、通電金具の取り付け、扉内の配管・呼び線の設置、扉の切り欠き、受け側の切り欠き、現地での扉の吊り込み、管理用の錠前・ハンドル・シリンダーの取り付け | この例は TEK の切り欠きです |
| RemoteLOCK の工事の担当（施工パートナー） | 延長ケーブルの接続、扉内配線ケーブルの接続、外部電源接続ケーブルの接続、RemoteLOCK 本体の施工、電源アダプターの接続と通電、初期の動作確認 | 枠側の通電金具のケーブルは 3.5m 以内に |
| 管理会社（お客様） | Wi-Fi の接続設定、クラウド管理画面への登録、デバイスの登録と設定 | 9j・9j-Q は LSシリーズの導入ガイド、900j・900j-Q は 900j 導入ガイド の手順です |
※ 実際の分担は現場によって変わります。工事区分は施工パートナーと相談しながら決めてください（開閉回数と電源の考え方）。
新築で使う部材
TEK の施工例で使う部材です。左がウエストの外部電源用セット（E06-DC7V-01）、右が枠・扉の中の配線に使う各種の電源部材です。

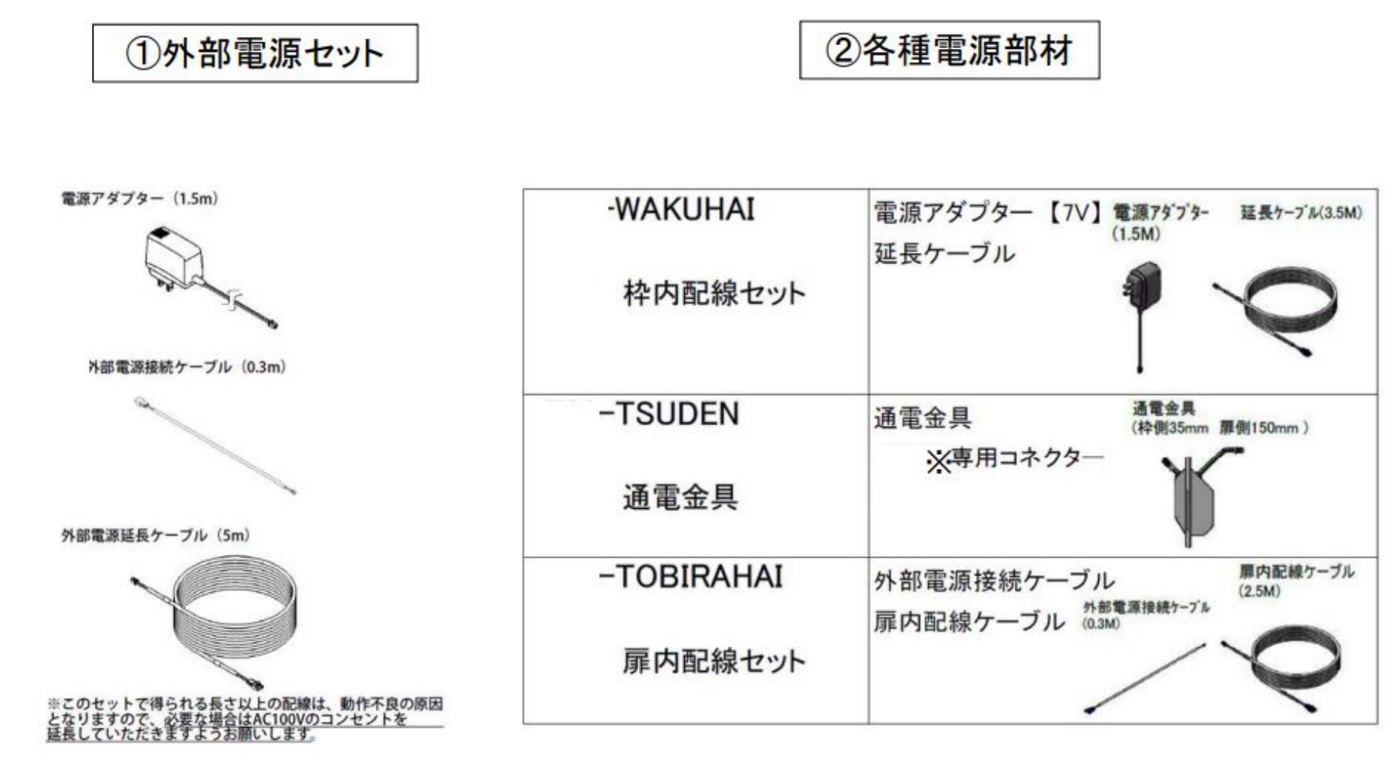

新築（TEK 施工例）の部材。
| 区分 | 部材 | 中身 |
|---|---|---|
| ①外部電源用セット | E06-DC7V-01 | 電源アダプター（1.5m）、外部電源接続ケーブル（0.3m）、外部電源延長ケーブル（5m） このセットで得られる長さを超える配線は、動作不良の原因になります。必要な場合は AC100V のコンセントを延長してください |
| ②各種電源部材 | -WAKUHAI（枠内配線セット） | 電源アダプター【7V】（1.5m）、延長ケーブル（3.5m） |
| -TSUDEN（通電金具） | 通電金具（枠側35mm・扉側150mm）※専用コネクター | |
| -TOBIRAHAI（扉内配線セット） | 外部電源接続ケーブル（0.3m）、扉内配線ケーブル（2.5m） |
※ ②の品番は、元の資料では末尾（-WAKUHAI・-TSUDEN・-TOBIRAHAI）だけが書かれています。外部電源のセットや配線のセットは、楽天市場のショップでもお求めいただけます（部品・消耗品のご購入）。
参考情報
対応する錠前とバックセット
外部電源化する場合も、9j系・900j系を付けられる錠前とバックセットは同じです。取付チェックの詳しい条件は 9j系・900j系の取付チェック にあります。
| 項目 | 仕様 | 備考 |
|---|---|---|
| 推奨標準錠 | WEST：CA3・CA6・DA3 | 取付チェック資料（2026年4月版）より |
| 対応錠前 | WEST：CA2・CA5・DA2・D06 MIWA：LA・DA・LSP GOAL：LX・HD・TX |
扉の仕様や環境によっては、取り付けられない場合があります |
| 対応バックセット | 外開きの扉：38〜64mm 内開きの扉：51〜64mm |
扉の仕様や環境によっては、取り付けられない場合があります |
※ 推奨標準錠の行は、元の資料に無く、取付チェック資料（2026年4月版）から足しています。取り付けられるかどうかは、ドア写真・図面ご提出フォームから扉と錠前の写真をお送りいただくと確かめられます。
RemoteLOCK 9j 用の切り欠き
扉の切り欠き（配線用の穴）
外部電源化でも、扉の切り欠きは通常の取り付け（シリンダーを残す場合）と同じです。外部電源のために新しく開ける穴はなく、外部電源のケーブルは φ15 の穴を通しません。切欠図は、ウエストの原寸図（2枚目の左側の図「LA・DA・D06／LSP／TXタイプの場合」）を使います。原寸図の全体は 9j系・900j系の工事マニュアルの原寸図（シリンダーを残す場合） にあります。

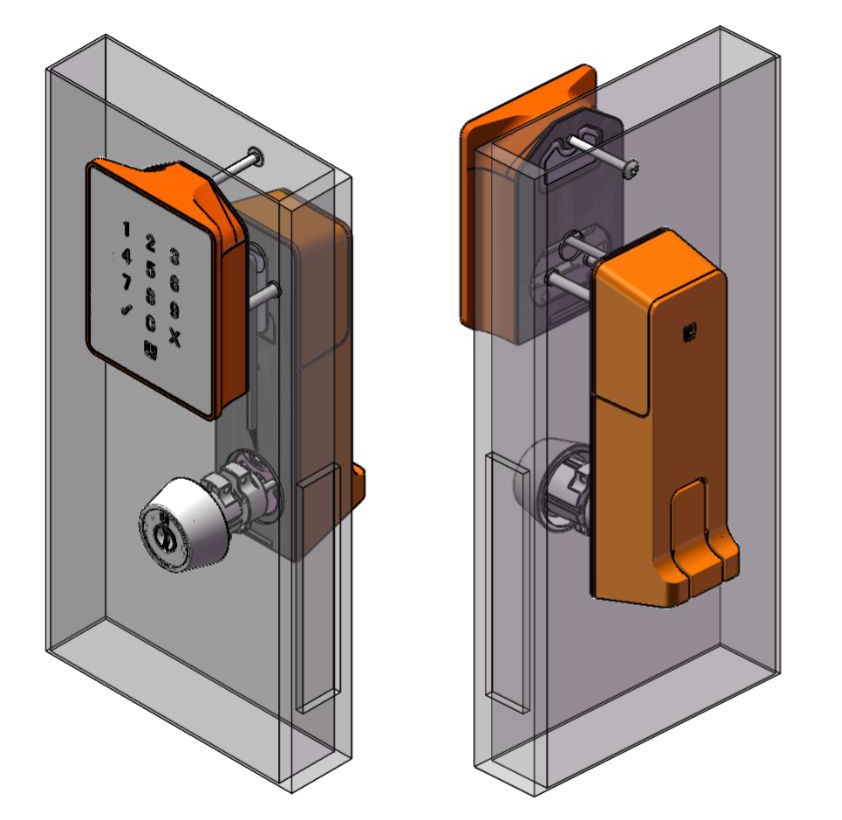

扉への取り付けの3Dの図（元の資料 p15）。

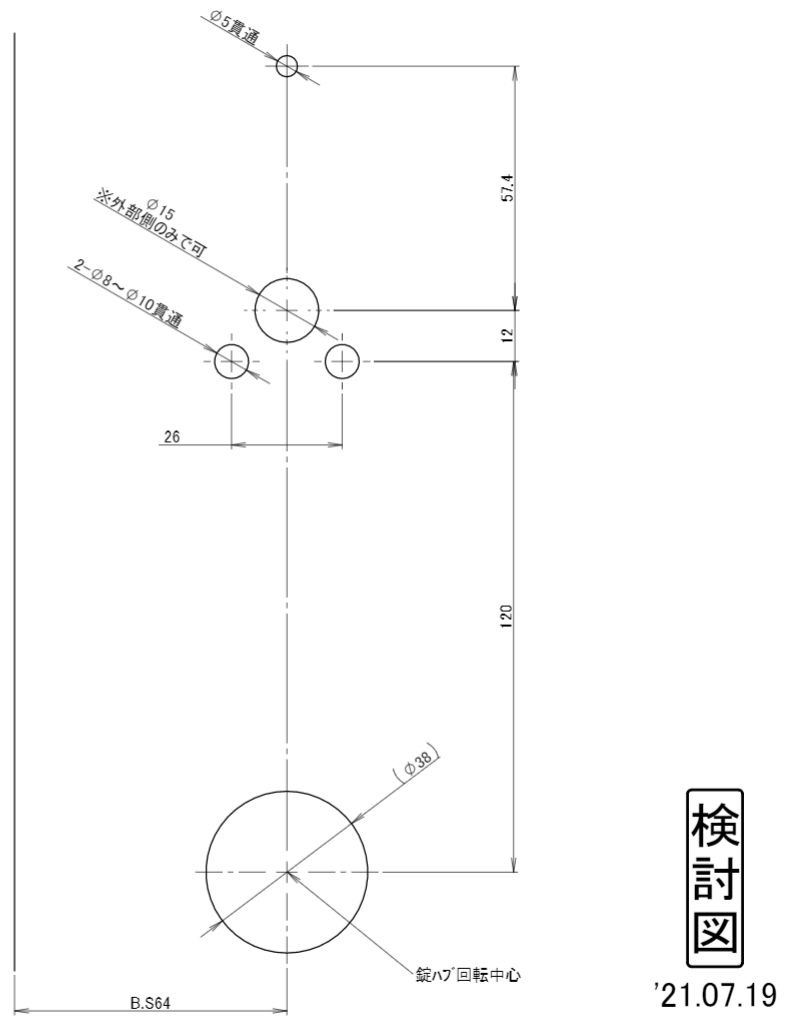

バックセット64mmの検討図（元の資料 p15・2021年7月19日）。引き寄せの穴は「2-φ8〜φ10貫通」と書かれています。

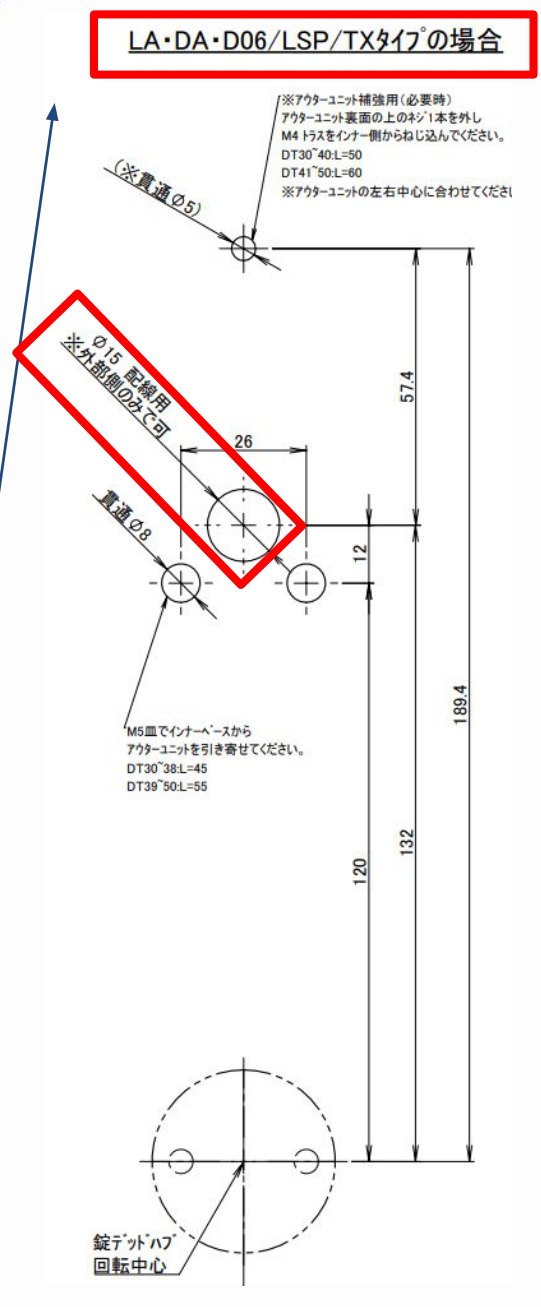

元の資料 p15 に載っている切欠図（LA・DA・D06／LSP／TX タイプ）。赤枠が配線用の穴です。この図では引き寄せの穴が「貫通φ8」です。
| 穴 | 寸法・位置 | 注記 |
|---|---|---|
| 配線用の穴 | φ15 | 外部側だけで可。通常の取り付けの穴です |
| アウターユニットを引き寄せる穴 | 貫通・2か所（間隔26mm）。径は図によって違います p15 の切欠図：貫通φ8 原寸図 RL8j_cutaway.pdf：貫通φ10 検討図：2-φ8〜φ10貫通 |
M5 の皿ねじで、インナーベースからアウターユニットを引き寄せます。ねじの長さ：扉厚30〜38mm は L=45、扉厚39〜50mm は L=55 |
| アウターユニットの補強用の穴（必要なとき） | φ5 貫通（必要なときだけあける） | アウターユニットの裏面の上のねじを1本外し、M4 トラスをインナー側からねじ込みます。ねじの長さ：扉厚30〜40mm は L=50、扉厚41〜50mm は L=60。アウターユニットの左右の中心に合わせます |
| 錠前のハブ | φ38（錠前側の穴。検討図に参考として書かれた値） | 錠のデッドボルトのハブの回転中心を基準にします |
| 位置（高さ方向） | 寸法 |
|---|---|
| φ5 の中心 〜 φ15 の中心 | 57.4mm |
| φ15 の中心 〜 φ8 の中心 | 12mm |
| φ8 の中心 〜 錠のハブの回転中心 | 120mm |
| φ15 の中心 〜 錠のハブの回転中心 | 132mm |
| φ5 の中心 〜 錠のハブの回転中心 | 189.4mm |
| 扉の端（戸先）〜 穴の中心線 | バックセット64mm（検討図の B.S64） |
切欠図（RL8j_cutaway.pdf・ウエストの原寸図） PDF
原寸で使うときは、PDF を倍率100%（実際のサイズ）で印刷し、印刷した図の寸法を定規で確かめてから使ってください。外部電源化では2枚目の左側の図を使います。
ファイルを開く
ファイルを開く
※ 原寸図ではアウターユニットを引き寄せる2つの穴が貫通φ10です（p15 の切欠図は φ8）。φ10で加工して問題ありません（工事マニュアルの原寸図の注記）。
※ 元の資料は切欠図の場所を「RL9j_cutaway.pdf」と書いていますが、このファイルはいま公開されていません。公式サイトで 9j の切欠図として配っているのは、上の RL8j_cutaway.pdf です。
電源アダプターを収める場所の目安
電源アダプターの寸法

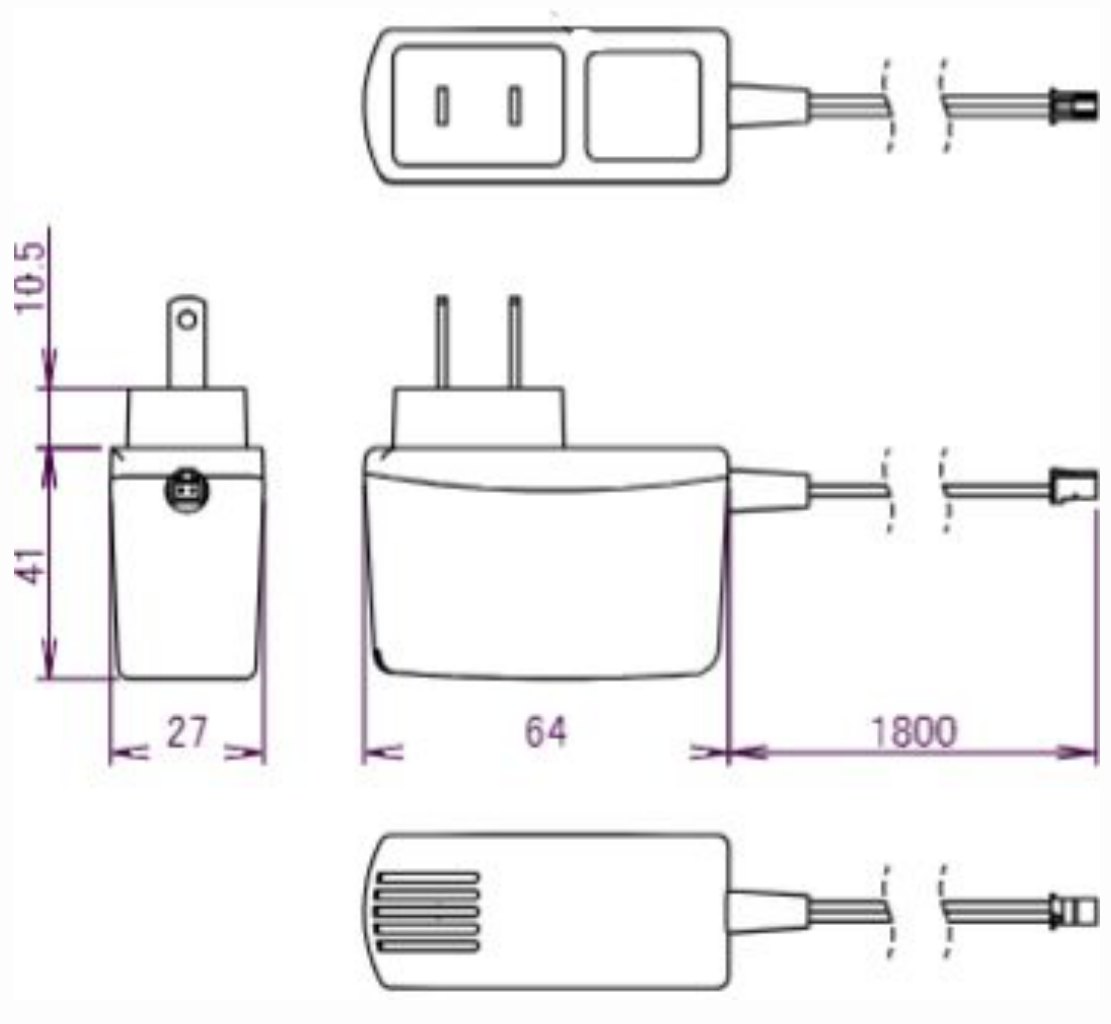

電源アダプターの寸法は、本体が幅27mm・長さ64mm・高さ41mm、プラグの付け根の台座が10.5mm、コードの長さが1,500mmです（下の寸法図の 1,800mm は古い値です）。扉の横の埋め込みボックスなどに収めるときは、この大きさが入るものをご用意ください。
寸法図（単位 mm）。

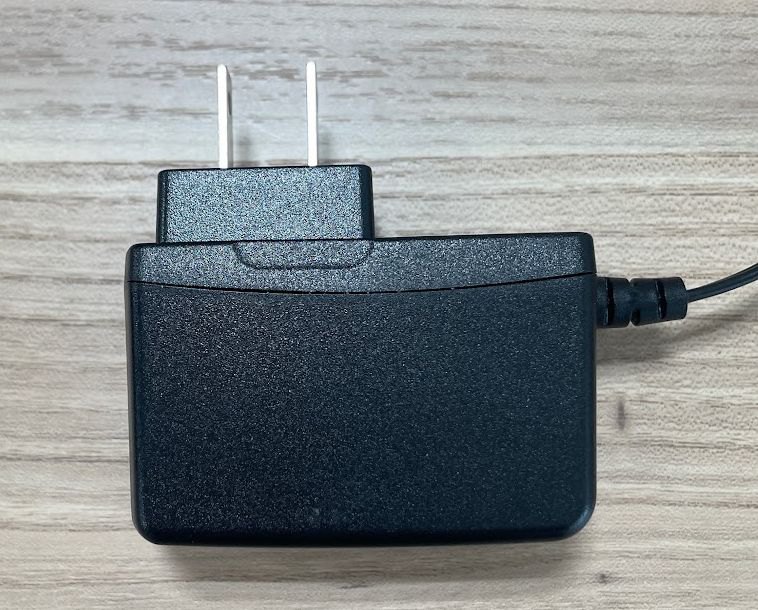

電源アダプター。
| 部分 | 寸法 |
|---|---|
| 本体の幅 | 27mm |
| 本体の長さ | 64mm |
| 本体の高さ | 41mm（プラグの台座を除く） |
| プラグの台座 | 10.5mm |
| コードの長さ | 1,500mm |

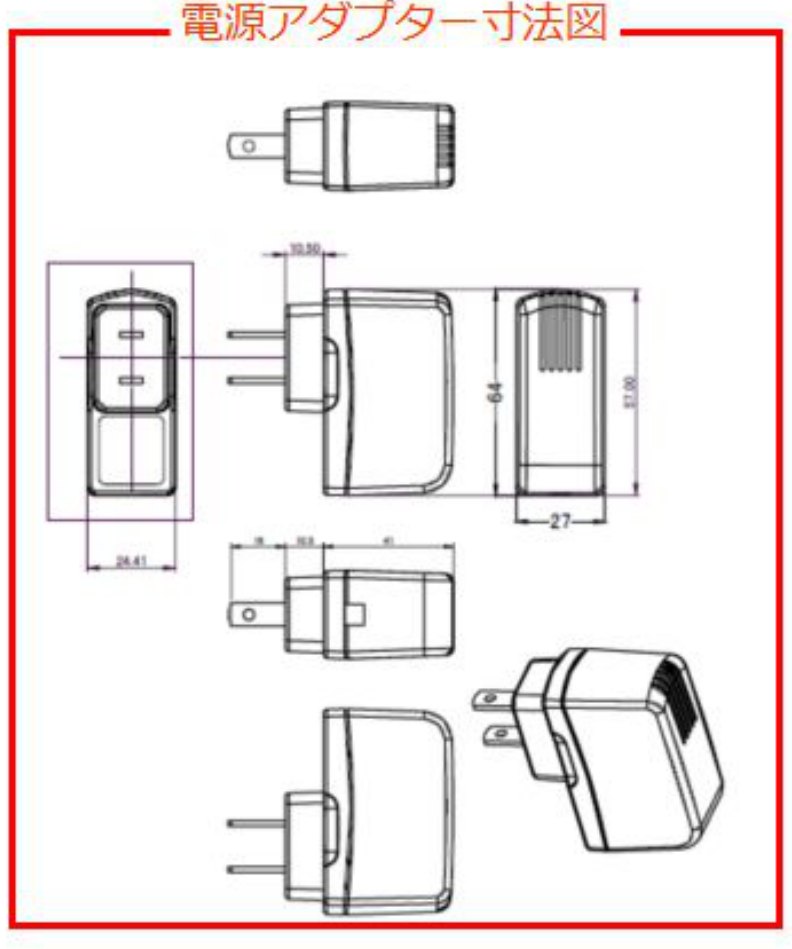

既築の施工例（扉の横に電源を設ける例）の資料には、形の違う電源アダプターの寸法図も載っています。読み取れる寸法は、64mm、57.00mm（側面の縦）、27mm、24.41mm（プラグ面の幅）、10.50mm、下段の 16mm（プラグの刃の長さ）・10.5mm・41mm です。
既築の施工例の資料にある電源アダプターの寸法図。
※ 外部電源用セット（E06-DC7V-01）の電源アダプターのコードは1.5mです。収める場所は、電源アダプターの大きさとコードの長さを確かめてから決めてください。電源アダプターの交換の手順は 外部電源の電源アダプターの交換 にあります。
株式会社ウエストの取扱説明書
外部電源用セット E06-DC7V-01 の取扱説明書
外部電源用セット E06-DC7V-01 は、株式会社ウエストの製品です。取扱説明書には「RemoteLOCK 8j／E06 共通」と書かれています。9j系でもこのセットを使います。900j・900j-Q も外部電源化の対象で、設置条件と設置方法は 9j と同じです（900jと9jの違い）。900j で使う部材は、手配の前に弊社へご確認ください（サポート窓口のフォーム）。以下は、ウエストの取扱説明書の内容です。
内容物
| 内容物 | 長さ |
|---|---|
| 電源アダプター | 1.5m |
| E06外部電源接続ケーブル | 0.3m |
| 外部電源延長ケーブル | 5m |
このセットで得られる長さを超える配線はしないでください。 動作不良の原因になります。長さが足りないときは、AC100V のコンセントを延長してください。

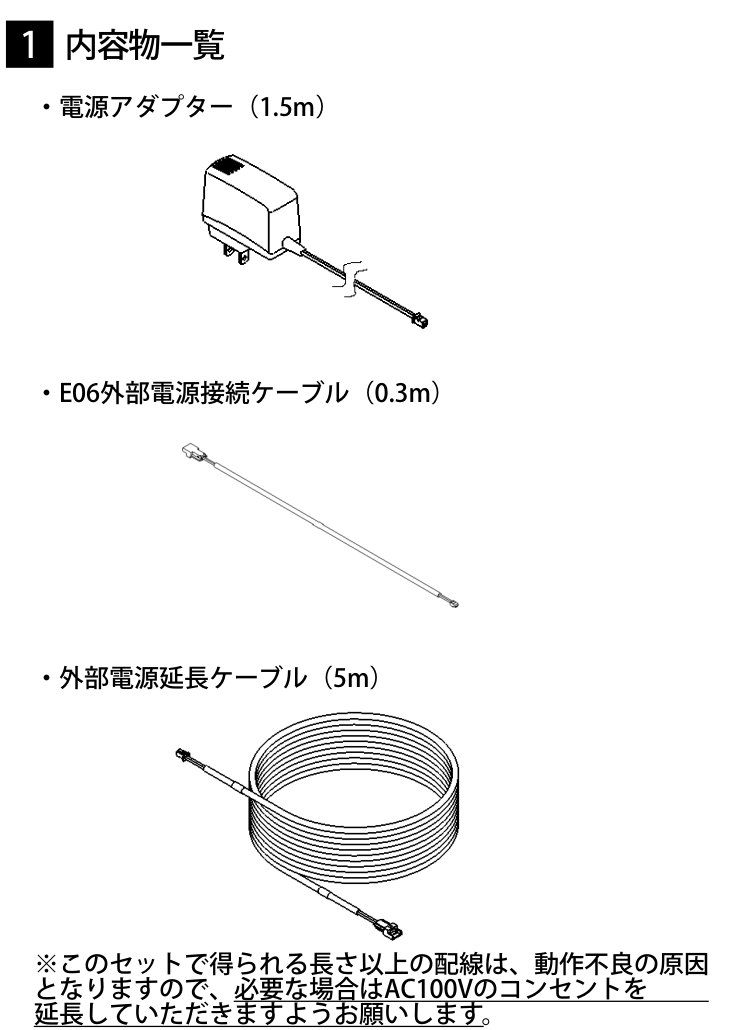

内容物（ウエストの取扱説明書より）。
接続のしかた
接続のしかたは2通りです。どちらも、E06外部電源接続ケーブルの細い方を、インナーユニットのコネクタ CN6 へ接続します。
| 場合 | つなぎ方 |
|---|---|
| 延長ケーブルを使わない場合 | E06外部電源接続ケーブルと電源アダプターを直接つなぎます |
| 延長ケーブルを使う場合 | E06外部電源接続ケーブルと電源アダプターのあいだに、外部電源延長ケーブルをつなぎます |

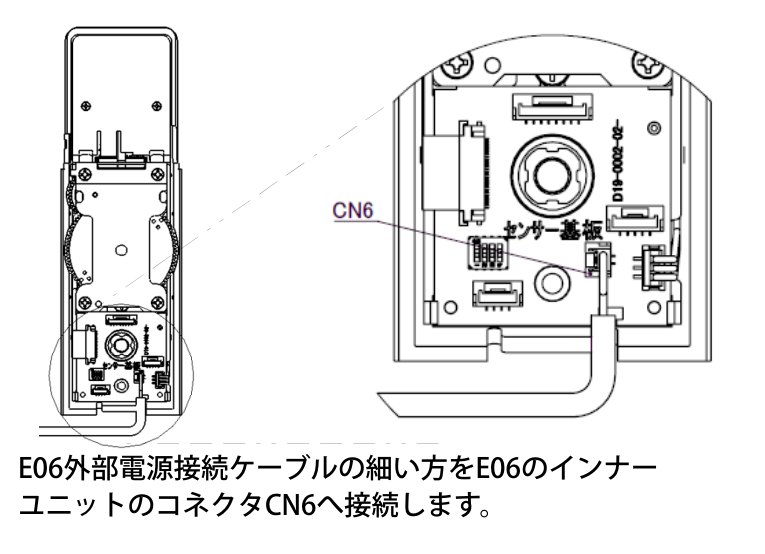

インナーユニットのコネクタ CN6 の位置（ウエストの取扱説明書より）。
安全にお使いいただくために
使い方を誤ると、機器の故障や、発熱・発火・やけど・感電の原因になります。お使いになる方やほかの方への危害、財産の損害を防ぐため、次の警告を必ずお守りください。
警告
・屋内専用です。水などを掛けないでください。
・濡れた手で触ったり、湿気の多い場所で使ったりしないでください。
・ショート、分解、改造は絶対にしないでください。
・使わないときは、コンセントから抜いてください。
・バッテリーの充電には絶対に使わないでください。
・接続ケーブルが傷んだら、使わないでください。
・接続ケーブルをねじったり、束ねたり、加工したりしないでください。
・雷が鳴ったら、電源との接続ケーブルに触らないでください。
・屋内専用です。水などを掛けないでください。
・濡れた手で触ったり、湿気の多い場所で使ったりしないでください。
・ショート、分解、改造は絶対にしないでください。
・使わないときは、コンセントから抜いてください。
・バッテリーの充電には絶対に使わないでください。
・接続ケーブルが傷んだら、使わないでください。
・接続ケーブルをねじったり、束ねたり、加工したりしないでください。
・雷が鳴ったら、電源との接続ケーブルに触らないでください。
※ 日本国内の AC100V でのみ保証します。
※ 仕様は予告なく変わる場合があります。
