500iの取付チェック|ドアの厚み・取り付けスペース・デッドボルトの受け

RemoteLOCK 500i を扉に取り付けられるかを確かめるための資料です。公式サイトで配っている「500i 取付チェック資料」(2026年4月版)の3つの基本要件(ドアの厚み・取り付けスペース・デッドボルトの受け)と、施工用の参考資料(取付位置と必要スペースの寸法図・同梱物)をまとめています。購入を検討している物件オーナー様・管理会社様と、施工会社様(鍵屋さん・施工パートナー)に向けた内容で、物件への取付可否の確認と、施工のお見積りのときにお使いください。
取り付けの手順は工事マニュアルにあります。 穴あけの手順・切欠図・チューブラー錠とストライクの寸法・動画は 500iの工事マニュアル にまとめています。
取付チェック

3つの基本要件

次の3点をすべて満たしている物件に取り付けられます。
基本要件
□ 要件1 ドアの厚みが 30〜45mm であること(35mm未満の場合、エスカッションプレートが必要な場合があります。46〜80mmの場合はご相談ください)
□ 要件2 取り付けスペースがあること
□ 要件3 15.8mmのデッドボルトに対応するストライク側の受けがあること(深さ16mm以上)

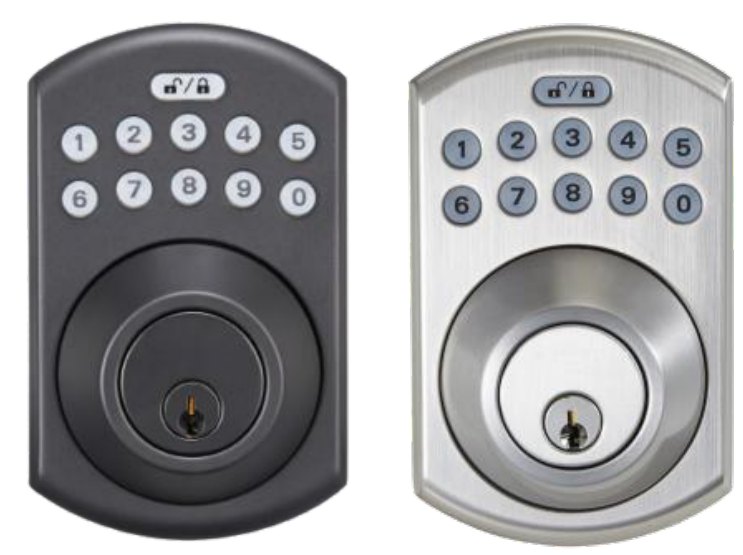

RemoteLOCK 500i の屋外側の正面写真。左がブラック、右がシルバー。テンキーの上に上部楕円ボタン、下にシリンダー(鍵穴)がある
500i の屋外側。左がブラック、右がシルバーです。
写真で取り付けられるかを確かめる場合は、ドア写真・図面ご提出フォーム から扉と錠前まわりの写真をお送りください。扉の種類が複数ある物件や、まだ扉がない(図面の段階の)場合も、同じフォームから進めます。お近くの施工パートナーは 全国の施工パートナー一覧 でご覧いただけます。
※ 施工パートナー以外(工務店・リノベーション会社・鍵会社など)に取り付けを頼む場合は、この記事と 500iの工事マニュアル を依頼先にご共有ください。弊社はサポートの観点から、施工パートナーでの施工をおすすめしています(施工パートナー以外に取り付けを頼む場合)。
要件1

要件1 ドアの厚み

ドアの厚みは 30〜45mm に対応しています。通常の施工で取り付けられるのは 35〜45mm(35mm ちょうどを含みます)で、30mm以上35mm未満は、取り付けられないか、補強が必要です(※1)。
ドアの厚み 判定 内容
45mm超(※2) △ 46〜80mm の場合はご相談ください
35〜45mm ○ 通常の施工で取り付けられます
30mm以上35mm未満 △ 取り付けられないか、補強(※1)が必要です
30mm未満 × フロントの金具の横幅が25mmのため、取り付けられません
※1 エスカッションプレートなどを使ってドアの厚みを35mmまで補強すれば、取り付けられます。エスカッションプレートは弊社では用意していません。施工会社様でご用意ください。
※2 ドアの厚みが46〜80mmの場合は、ドア写真・図面ご提出フォーム から扉の写真を添えてご相談ください。厚い扉には、5i・500i共用のドア厚延長パーツを使う方法があります。対応できるドアの厚みと施工例は 5i・500iのドア厚延長パーツ(円型) をご覧ください。

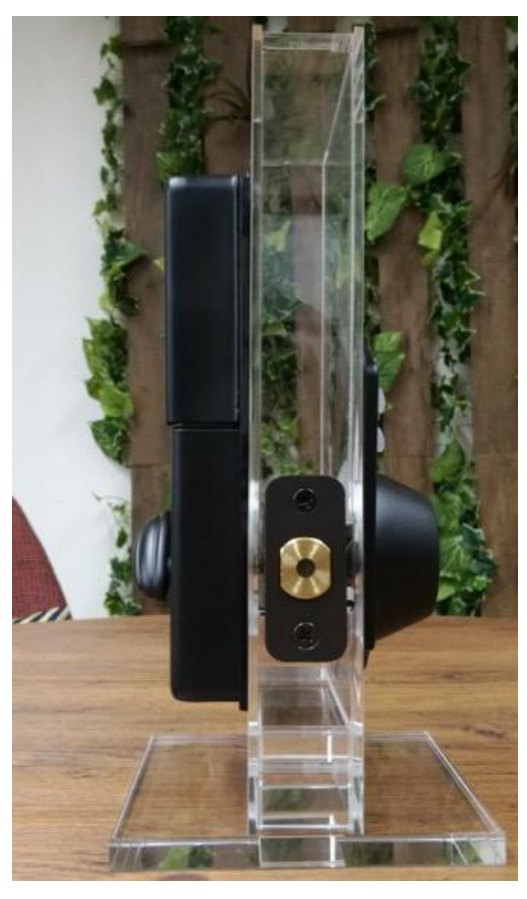

500i を透明の見本の扉に取り付けて、戸先側(扉の側面)から見た写真。左が屋内側の本体、右が屋外側のキーパッド、中央にデッドボルトのフロント
取り付けた状態を戸先側から見たところ(透明の板は見本用の扉)。

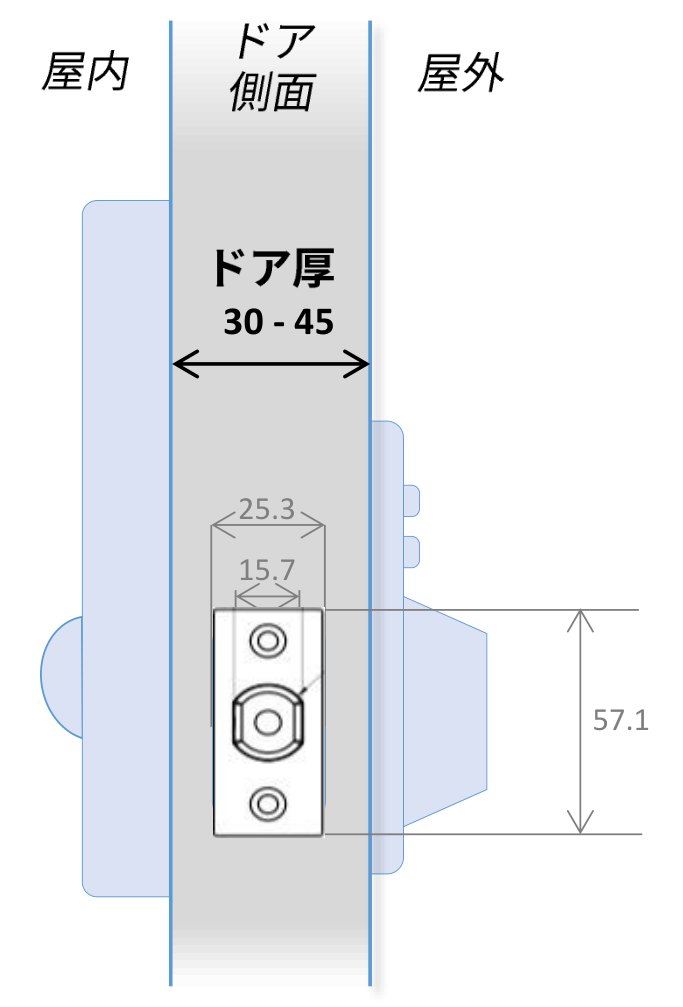

扉の側面の図。左が屋内、右が屋外。ドア厚30〜45mm、フロントの幅25.3mm・高さ57.1mm、デッドボルトの幅15.7mm
扉の側面の図(左が屋内、右が屋外)。ドア厚 30〜45mm、フロントの幅 25.3mm・高さ 57.1mm、デッドボルトの幅 15.7mm。
要件2

要件2 取り付けスペース

扉の屋外側と屋内側(室内側)の両方に、本体を付けるスペースが要ります。屋外側(キーパッド)と屋内側(電池の入った本体)では、高さの条件と、幅の△・×の境目(屋外側100mm・屋内側97mm)が違います。幅は、扉の端(戸先)から測ります。
判定 屋外側の幅 屋外側の高さ 屋内側の幅 屋内側の高さ
○ 通常の施工で取り付けられます 110mm以上 130mm以上 110mm以上 210mm以上
△ 施工会社様の現地調査が必要です 100〜110mm ―
△の範囲はありません
97〜110mm 189〜210mm
× 取り付けられません 100mm未満 130mm未満 97mm未満 189mm未満
装飾の多い木製扉や、枠の幅がせまいガラス扉は、取り付けスペースにご注意ください。 すでに補助錠やドアバーなどが付いている場合も、取り付ける位置と取り付けスペースを施主様にご確認いただくようお願いします。

屋外側(幅110mm以上・高さ130mm以上)

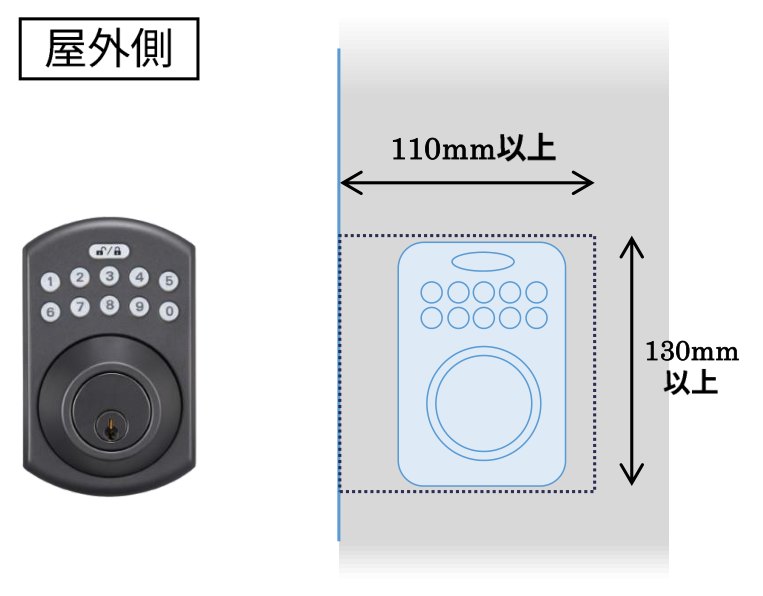

屋外側の取り付けスペースの図と、500i(ブラック)の屋外側の写真。扉の端から幅110mm以上、高さ130mm以上
左:屋外側のキーパッド。右:取り付けスペースの図(青い線が扉の端。幅 110mm以上・高さ 130mm以上)。

屋内側(幅110mm以上・高さ210mm以上)

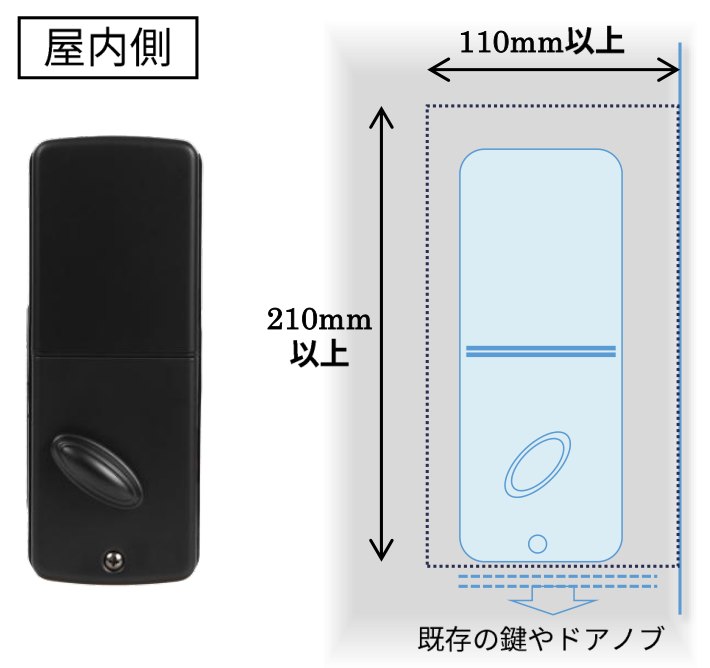

屋内側の取り付けスペースの図と、500i(ブラック)の屋内側の写真。扉の端から幅110mm以上、高さ210mm以上。スペースの下に既存の鍵やドアノブ
左:屋内側の本体(下の楕円のつまみがサムターン)。右:取り付けスペースの図(青い線が扉の端。幅 110mm以上・高さ 210mm以上)。図の下側に「既存の鍵やドアノブ」の位置が描かれています。
※ 本体のまわりの余白を含む詳しい寸法は、取付位置と必要スペースの寸法図 をご覧ください。
要件3

要件3 デッドボルトの受け(ストライク)

500i のデッドボルトは、施錠したときに 15.8mm 飛び出します。扉枠側の受け(ストライク)は、深さ16mm以上となるように施工してください。

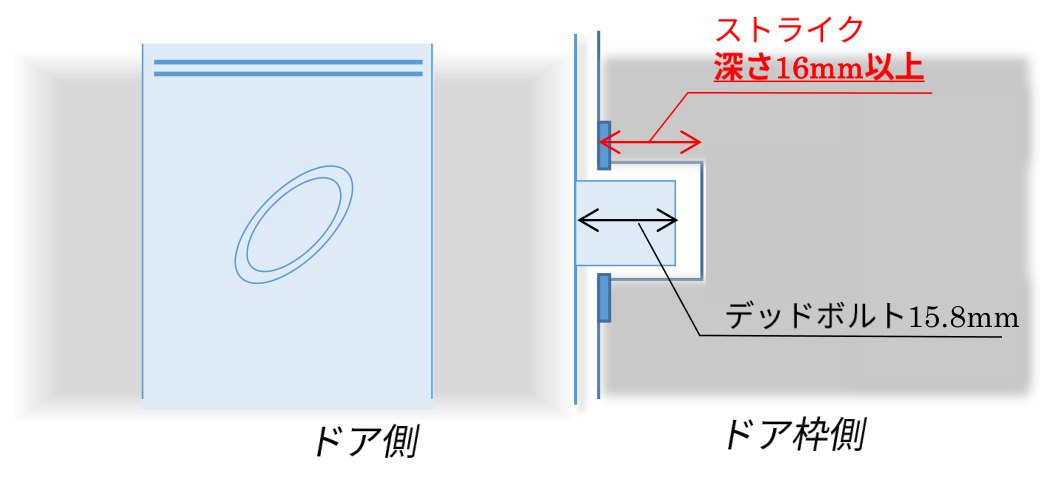

デッドボルトとストライクの断面の図。左がドア側、右がドア枠側。デッドボルト15.8mm、ストライクの深さ16mm以上(赤字)
左がドア側、右がドア枠側。デッドボルト 15.8mm に対して、ストライクの深さは 16mm以上。

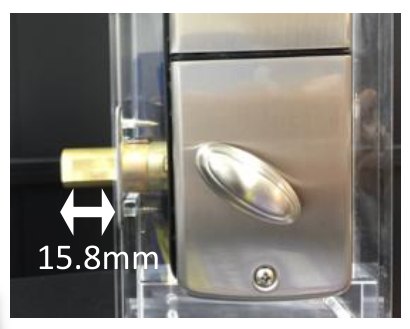

デッドボルトが施錠の位置まで出ている写真。扉の側面から15.8mm飛び出している(シルバーの屋内側の本体を透明の見本の扉に取り付けたもの)
デッドボルトの出は 15.8mm(透明の板は見本用の扉)。

デッドボルトとチューブラー錠について

  • デッドボルトの錠のため、引き戸などには使えません。引き戸に取り付けられる機種は 引き戸へのRemoteLOCK取り付け をご覧ください。
  • チューブラー錠(バックセットラッチ)は、バックセット 60mm と 70mm の切り替え式です。
  • 旧機種の5iのうち2019年3月以前に出荷されたものは、デッドボルトの長さが25mmで、フロント金具がラウンド型(角の丸い形)です。15.8mmで角型のデッドボルトが必要な場合は、サポート窓口の お問い合わせフォーム でご相談ください。
※ チューブラー錠とストライクの寸法図は 工事マニュアルの「切欠図とチューブラー錠・ストライクの寸法」 にあります。
電池・扉の向き・扉の素材・建て付け

その他の補足

電源(電池)

500i は単三のアルカリ乾電池4本で動くため、電源工事は要りません。電池は同梱していませんので、取り付けのときにご用意ください(電池の選び方と持ちの目安)。

右開き・左開き

右開き・左開きのどちらにも対応しています。扉の向きは、取り付けたあとの設定(セットドアハンディング。機能コードは140)で認識します。操作のしかたは 500i 導入ガイド と 設置後の確認 にあります。

扉の素材

扉の素材(無垢材やステンレスなど)による施工の可否は、施工会社様のご事情に合わせてご判断ください。

ストライクの遊びと扉の建て付け

ストライクの受け口とデッドボルトの幅の差(遊び)は小さくなっています。 取り付けのときに、扉の建て付けに問題がないかを確かめ、ドアクローザーなどを調整してください。建て付けがゆるく調整が難しい場合は、必要に応じてストライクの受け口の幅を広げてください。
※ 取り付けたあとに施錠・解錠の動きがおかしい場合の切り分けは 施錠・解錠の動きがおかしいとき にあります。
施工用の参考資料

取付位置と必要スペースの寸法図

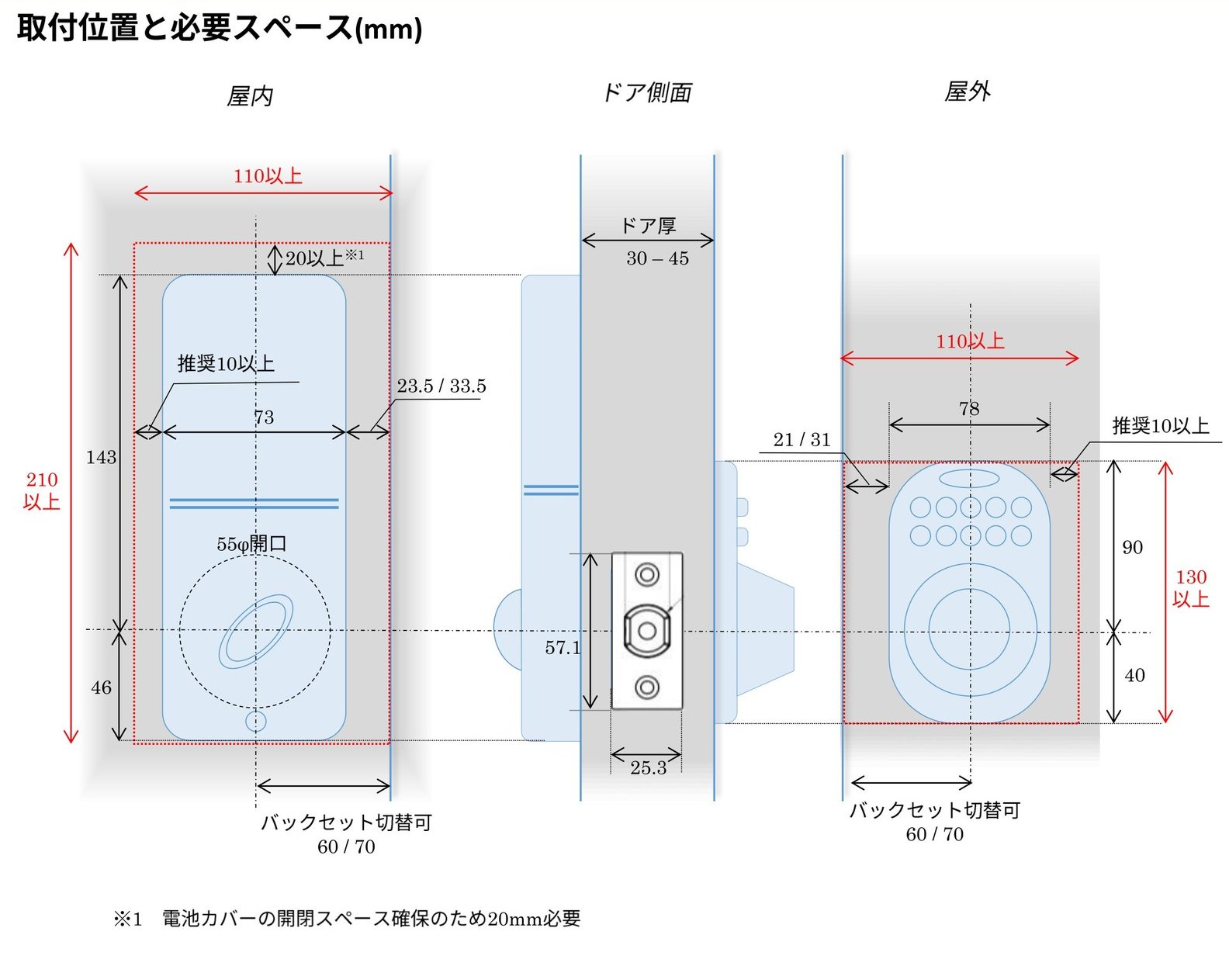

本体の大きさと、扉の端(戸先)・デッドボルトの中心からの位置を示した図です(単位 mm)。左が屋内側、中央が扉の側面、右が屋外側で、赤い点線の範囲が取り付けスペースです。
取付位置と必要スペースの寸法図(mm)。屋内:幅110以上・高さ210以上、本体幅73、戸先から本体まで23.5/33.5、奥側の余白推奨10以上、デッドボルト中心から上143・下46、上に20以上(電池カバーの開閉)、55φ開口、バックセット60/70。ドア側面:ドア厚30〜45、フロント57.1×25.3。屋外:幅110以上・高さ130以上、本体幅78、戸先から本体まで21/31、奥側の余白推奨10以上、デッドボルト中心から上90・下40、バックセット60/70
元の資料では図が横向きのため、文字が読める向きに回して載せています。

図の寸法

場所 項目 寸法
屋内側 取り付けスペース 幅 110mm以上 × 高さ 210mm以上
本体の幅 73mm
扉の端(戸先)から本体の端まで 23.5mm(バックセット60mm)/33.5mm(バックセット70mm)
本体の奥側(戸先と反対側)の余白 10mm以上を推奨
デッドボルトの中心から本体の端まで 上に 143mm、下に 46mm
本体の上の余白 20mm以上(※1)
屋内側の図の開口 55φ(扉に開ける本体の穴)
扉の側面 ドアの厚み 30〜45mm
フロント 高さ 57.1mm × 幅 25.3mm
屋外側 取り付けスペース 幅 110mm以上 × 高さ 130mm以上
本体の幅 78mm
扉の端(戸先)から本体の端まで 21mm(バックセット60mm)/31mm(バックセット70mm)
本体の奥側(戸先と反対側)の余白 10mm以上を推奨
デッドボルトの中心から本体の端まで 上に 90mm、下に 40mm
共通 バックセット(扉の端からデッドボルトの中心まで) 60mm/70mm の切り替え式
※1 屋内側の本体の電池カバーを開け閉めするスペースとして、本体の上に20mm必要です。
※ 図の「55φ開口」が、扉に開ける本体の穴(55mm径)です。切欠図のテンプレート(Φ54mmの円)は 500iの工事マニュアルの「切欠図とチューブラー錠・ストライクの寸法」 にあります。
施工用の参考資料

同梱物と、別にご用意いただく部材

取り付けに使う部品として、次の7点が入っています。

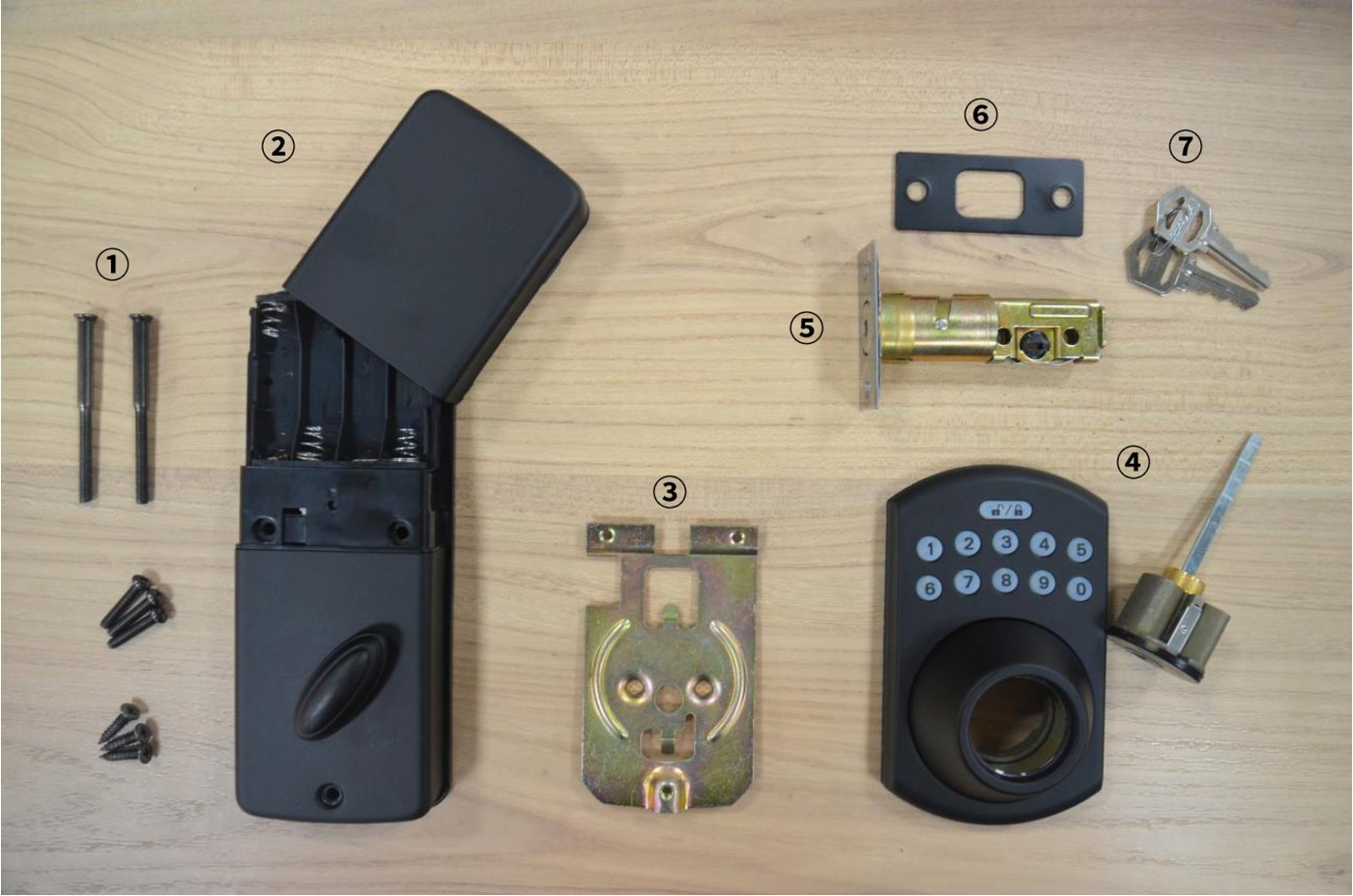

500i の同梱物の写真。①ネジ(長2本・短3本・金属ドア用5本)②内側レシーバーモジュール(電池カバー付)③プロテクタープレート④外側キーパッドとシリンダー⑤チューブラー⑥ストライク⑦物理鍵2本
写真の番号は下の表の番号です。
番号 部品 数・補足
① ネジ 長いもの 2本、短いもの 3本、金属ドア用(先の鋭いもの)5本
② 内側レシーバーモジュール 電池カバー付き(屋内側の本体)
③ プロテクタープレート 扉にネジで固定し、その上に内側レシーバーモジュールを付けます
④ 外側キーパッド+シリンダー 屋外側の本体
⑤ チューブラー デッドボルトの錠(バックセット 60mm/70mm 切り替え式)
⑥ ストライク 扉枠側の受け
⑦ 物理鍵 2本
ストライク側のトロヨケ、段付き金具、フロント用のエスカッションは付属していません。 施工を担当する方でご手配ください。トロヨケは、美和ロック様のU9TH型チューブラー錠の付属品をおすすめしています。
※ 電池は同梱していません。書類(導入ガイド・保証書など)はこの一覧に入っていないため、書類を含む同梱物の一覧は 500iの取扱説明書の「同梱物」 と 商品が届いたら をご覧ください。
施工する方へ

取扱説明書と工事マニュアル

取扱説明書は 500iの取扱説明書(元の資料:取扱説明書のPDF)、取り付けの手順は 500iの工事マニュアル(元の資料:工事マニュアル(5i)のPDF。写真は旧機種の5iです)にあります。
500i 取付チェック資料(元のPDF) PDF
2026年4月版。この記事の元の資料です。
