RemoteLOCK 9j系・900j系を既存の錠前に取り付ける施工者（施工パートナー・鍵屋さん・施工会社）向けの手順と図面です。ウエスト（WEST）の E06t 取付説明書B（対応錠前 MIWA LA・DA・LSP・TE・LE／GOAL LX・HD・TX、資料番号 1CC1146 EL25240401）の中身をすべて文字に起こし、扉の追加工の原寸図（EL12200518-01A・02A）と外観図のCADの寸法を加えました。E06t の資料ですが、RemoteLOCK 9j・9j-Q・900j・900j-Q の取り付けにそのまま使います。900j・900j-Q は 9j・9j-Q と外観・設置条件・設置方法が同じです（900jと9jの違い）。
工事の前に取り付けの可否を確かめます。 扉の厚み・対応する錠前・取り付けスペースは 9j系・900j系の取付チェック で確かめてから工事に入ってください。扉を加工しない取り付け方は アウタープレートでの取り付け にあります。
はじめに
この資料について・ファイルのダウンロード
元の資料は公式サイトの「施工資料ダウンロード」で配っている次のファイルです。記事の図は、これらのファイルから切り出したものです。手順・部品・寸法・注記は本文と表に書き起こしてあるので、検索やコピーに使えます。
取付説明書B の表紙（E06t WEST Connected lock thumb turn）。出典：ウエスト E06t 取付説明書B
E06t 取付説明書B（A3・2ページ） PDF
ウエスト製。対応錠前 MIWA LA・DA・LSP・TE・LE、GOAL LX・HD・TX。梱包明細・事前作業・錠前ごとの取付方法・共通組立手順・自動施錠モード。資料番号 1CC1146 EL25240401。
ファイルを開く
ファイルを開く
扉の追加工の原寸図（2ページ） PDF
ウエスト製。1ページ目「アウターユニットの取付を補強する場合の扉追加工」（1CC1048 EL12200518-01A）、2ページ目「シリンダーを残して取り付ける場合の扉追加工」（EL12200518-02A）。LA・DA・D06／LSP／TX タイプと LX タイプ／DA3 の2種類ずつ。
ファイルを開く
ファイルを開く

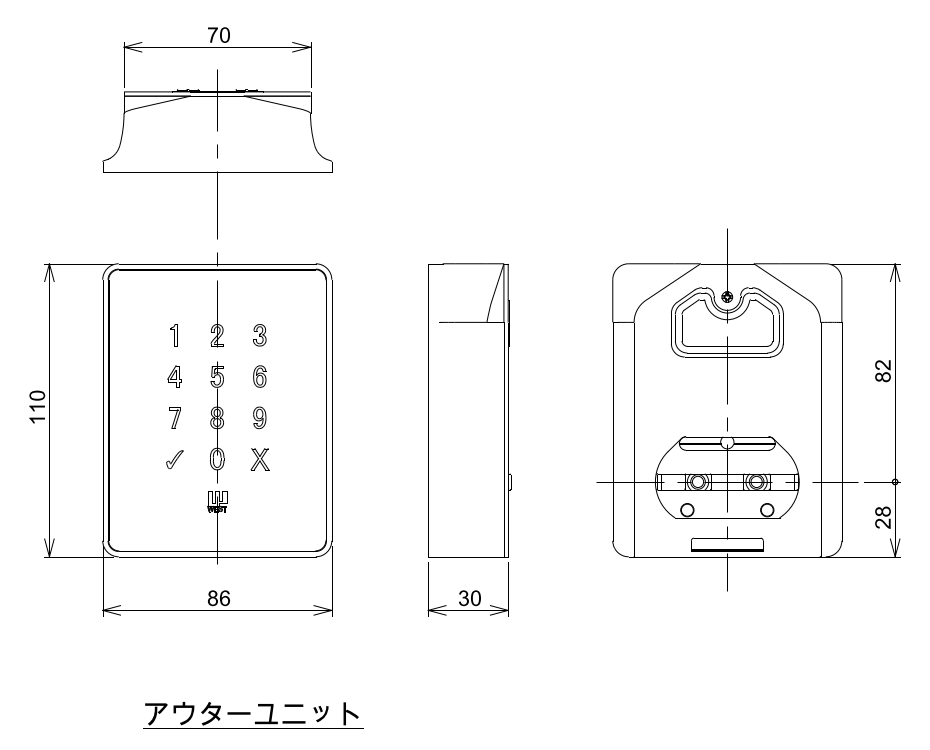

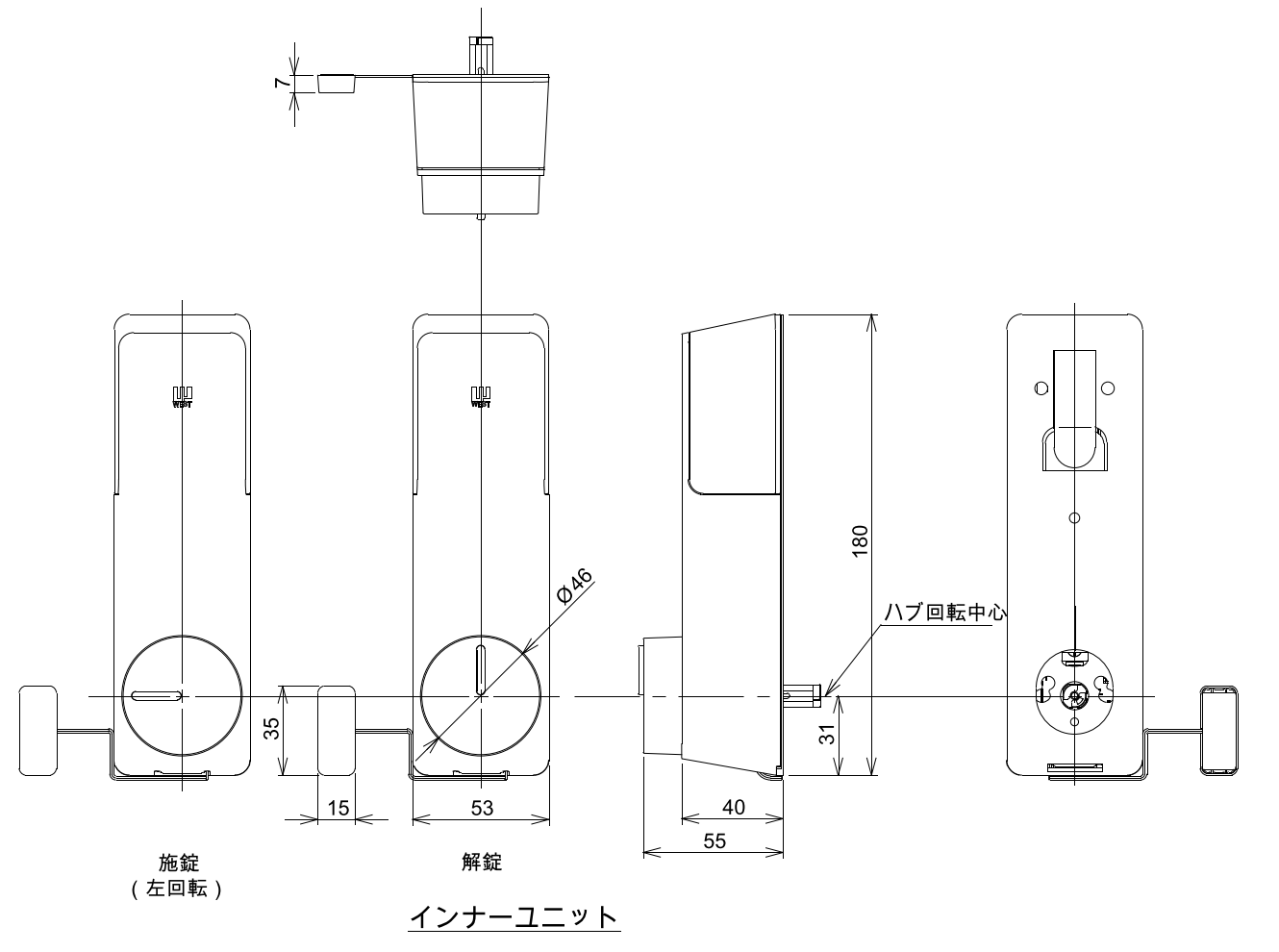

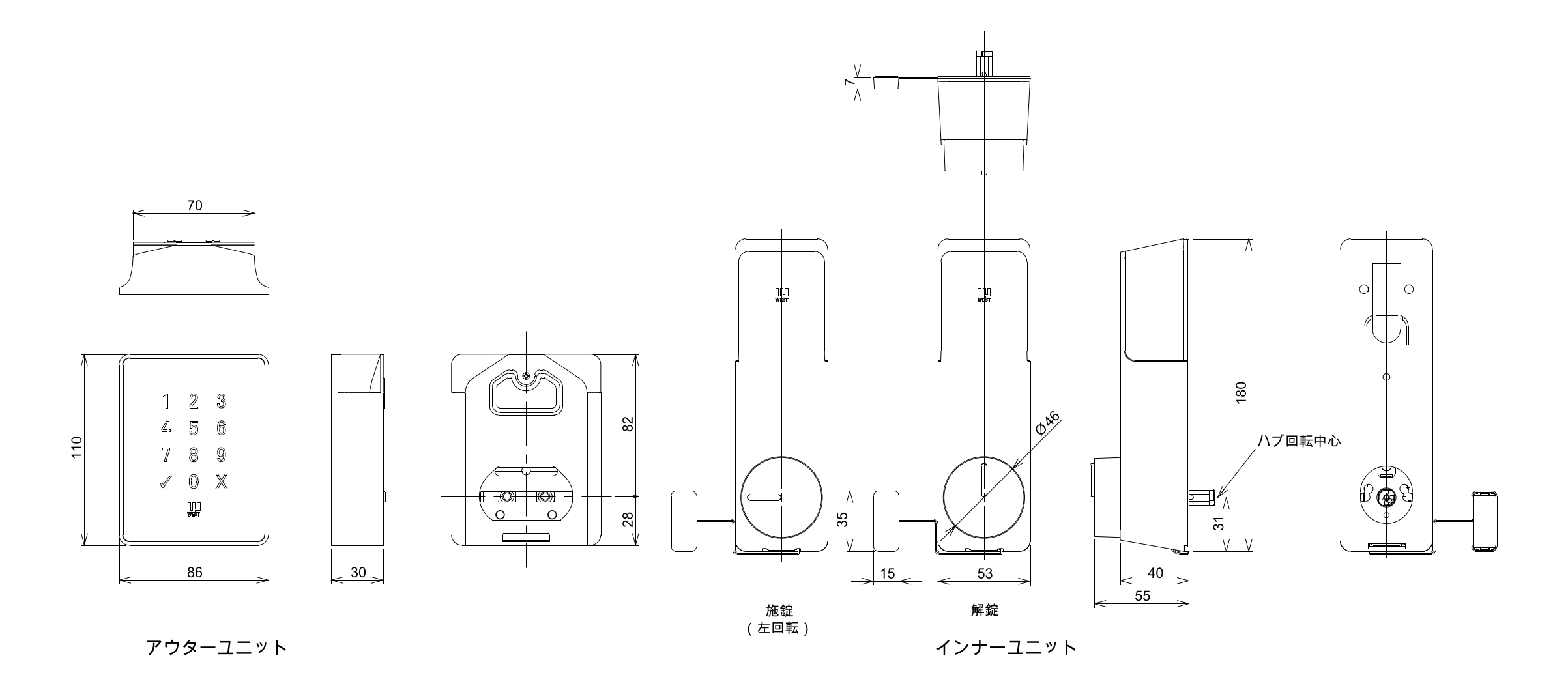

外観図のCAD（RemoteLOCK 9j 外観図） DXF
DXF形式・A3・単位mm。アウターユニットとインナーユニットの外形寸法。
ファイルを開く
ファイルを開く
E06t のCADデータ（ウエストの製品ページ） 外部サイト
公式サイトの注記「9jのCADデータはこちらをご参照ください」の案内先です。500i と 700i にはCADデータの用意がありません。
ページを開く
ページを開く
原寸図を原寸で使うとき PDF を倍率100%（実際のサイズ）で印刷し、印刷した図の寸法（たとえば 57.4mm・189.4mm）を定規で測って、図の数字と合っているのを確かめてから使ってください。「用紙に合わせる」で印刷すると縮みます。記事の中の図は見るための縮小版なので、原寸には使えません。
公式サイトの注記：弊社の施工パートナー以外（工務店・リノベーション会社・鍵会社など）に施工を頼んで取り付ける場合は、依頼先の施工会社にこの資料を共有してください。弊社はサポートの観点から、施工パートナーでの施工をおすすめしています。施工不良で弊社がサポートする場合は、弊社から施工パートナーに依頼するためです。このときの施工改善費はお客様のご負担です。また、製品の故障が見込まれる場合は、施工パートナーが施工改善に対応しないこともあります。施工パートナーは 公式サイトの取付工事のページ からご紹介しています。
図はウエスト株式会社の資料からの転載です。取付説明書の中の「当社」はウエストのことです。
取付説明書 1ページ目
注意事項と対応する扉
作業の前に取付説明書を読んでから作業します。取付説明書の注意事項は次のとおりです。
- 本製品は、錠前の施工技術者による取り付けをおすすめします。
- 錠前・ハンドル・シリンダーは同梱されていません。いま付いているものを使うか、別に購入してください。
- いま付いている錠前などの動きに問題がある場合は、本製品の故障の原因にもなるので、錠前も交換してください。
- 新しい扉に取り付けるときは、ウエストのカタログに載っている切欠図を見て加工してください。また、取付方法を変えると加工した穴が見えてしまうことがあります。原状回復が必要な場合の加工は計画的に行ってください（賃貸・原状回復の考え方）。
- 扉を開けた状態で作業してください。
- 電動ドライバーなどは、締め過ぎやネジの破損の原因になるので使わないでください。
- 取り付けのときにネジを締め過ぎると、扉がたわみ、錠前やサムターンの動きが重くなることがあります。
対応する扉の厚みとバックセット
| 項目 | 取付説明書の値 | 今の取付チェック（2026年4月版） |
|---|---|---|
| 扉の厚み | 30〜50mm | 30〜50mm（推奨標準錠は36〜50mm、9jの防錆品は45mmまで） |
| バックセット | 38〜64mm | 外開きの扉 38〜64mm、内開きの扉 51〜64mm |
| 対応錠前 | MIWA LA・DA・LSP・TE・LE／GOAL LX・HD・TX | WEST CA2・CA3・CA5・CA6・DA2・DA3・D06／MIWA LA・DA・LSP／GOAL LX・HD・TX |
※ 扉の仕様や環境によっては取り付けられないことがあります。判断は 9j系・900j系の取付チェック に合わせてください（内開きの扉のバックセットは 51mm 以上）。MIWA TE・LE は取付説明書には載っていますが、今の取付チェックの対応錠前の一覧にはありません。TE・LE の扉は、工事の前に ドア写真・図面ご提出フォーム で扉の写真をお送りください。
取付説明書 1ページ目

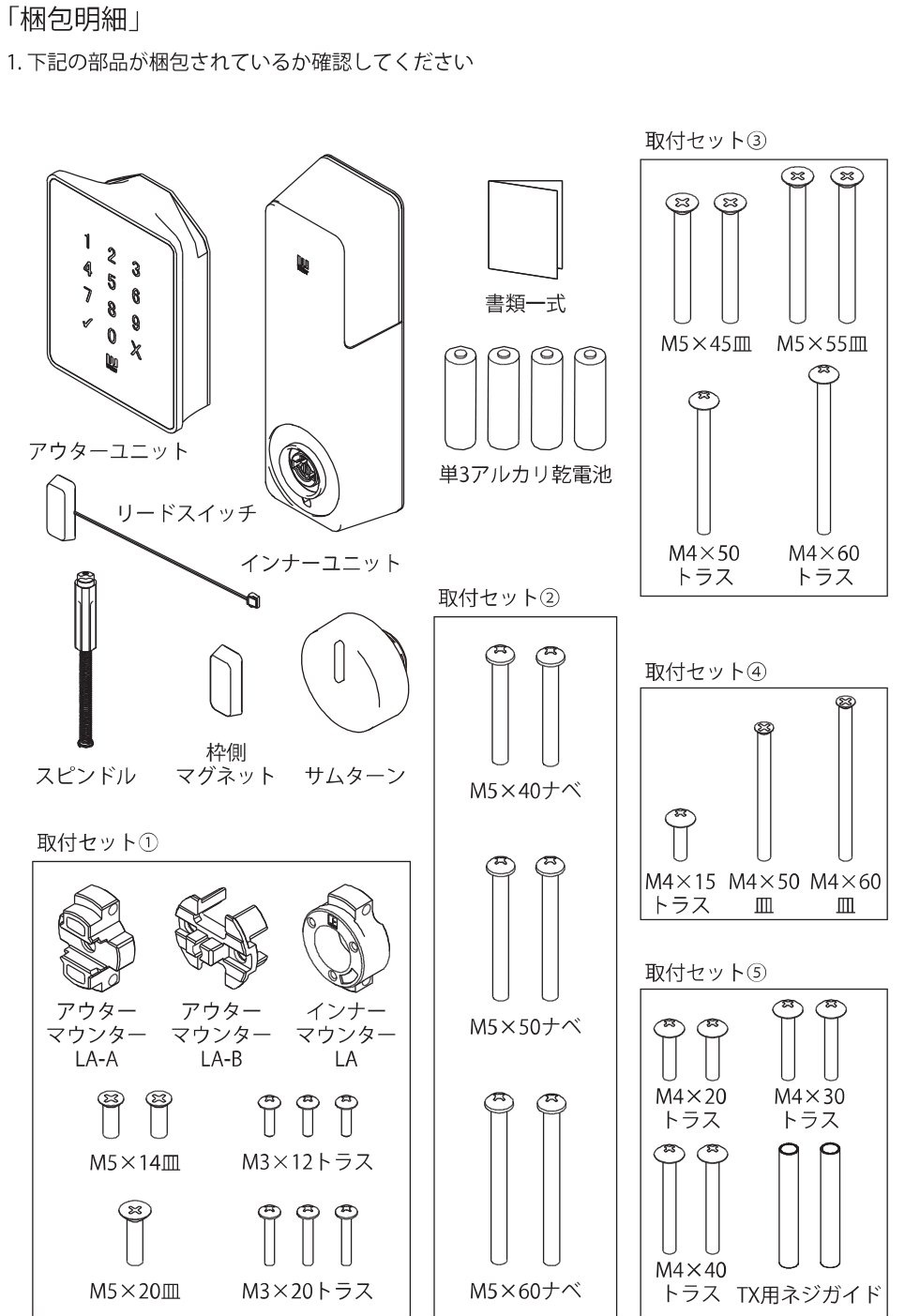

梱包明細（部品とネジ）
箱を開けたら、次の部品がそろっているか確かめます。ネジは「取付セット①〜⑤」に分かれていて、錠前と扉の厚みで使うものが変わります。
出典：ウエスト E06t 取付説明書B「梱包明細」
| 区分 | 部品 |
|---|---|
| 本体と付属品 | アウターユニット／インナーユニット／書類一式／単3アルカリ乾電池（図では4本）／リードスイッチ／スピンドル／枠側マグネット／サムターン |
| 取付セット① | アウターマウンター LA-A／アウターマウンター LA-B／インナーマウンター LA／M5×14皿（2本）／M3×12トラス（3本）／M5×20皿（1本）／M3×20トラス（3本） |
| 取付セット② | M5×40ナベ（2本）／M5×50ナベ（2本）／M5×60ナベ（2本） |
| 取付セット③ | M5×45皿（2本）／M5×55皿（2本）／M4×50トラス（1本）／M4×60トラス（1本） |
| 取付セット④ | M4×15トラス（1本）／M4×50皿（1本）／M4×60皿（1本） |
| 取付セット⑤ | M4×20トラス（2本）／M4×30トラス（2本）／M4×40トラス（2本）／TX用ネジガイド（2本） |
※ 本数は取付説明書の図に描かれている数です。
扉の厚みで選ぶネジ（早見表）
取付説明書の各手順に出てくる「扉厚によってネジの長さを変える」指定を1つの表にまとめました。手順の中にも同じ値を書いています。
| 使う場面 | ネジ | 扉の厚みとネジの長さ |
|---|---|---|
| LA・DA（シリンダーを外す・残す）：インナーベースを錠前に留める（共通Ⓒ） | M3トラス 3本 | 30〜40mm → M3×12 41〜50mm → M3×20 |
| シリンダーを残す（全錠前）：アウターユニットを室内側から留める（共通Ⓖ） | M4トラス 1本（補強が必要な場合） | 30〜40mm → M4×50 41〜50mm → M4×60 |
| 同上（シリンダーを残す・全錠前） | M5皿 2本 | 30〜38mm → M5×45 39〜50mm → M5×55 |
| LSP・TE・LE・LX・HD・TX／シリンダーを外す：アウターユニットの仮止め | M5ナベ 2本 | 30〜32mm → M5×40 33〜42mm → M5×50 43〜50mm → M5×60 |
| LSP・TE・LE／シリンダーを残す：シリンダーを留める | M5ナベ | 30〜40mm → M5×50 41〜50mm → M5×60 |
| LX・HD／シリンダーを残す：シリンダーを留める | M5ナベ | 30〜43mm → M5×40 44〜50mm → M5×50 |
| TX／シリンダーを残す：シリンダーを留める（ウエストの交換用シリンダーの場合） | M4トラス | 30〜36mm → M4×20 37〜45mm → M4×30 36〜50mm → M4×40 元の資料の表記のまま（36〜50mm は上の2行と範囲が重なっています） |
| 補強（LA・DA・LSP・TE・LE・TX）：アウターユニットを室内側から留める | M4皿 D=6 1本 | 30〜40mm → M4×50 41〜50mm → M4×60 |
| 補強（LX）：アウターユニットを室内側から留める | M4×15トラス 1本 | 扉の厚みによらず M4×15 |
錠前と方法で手順が分かれます
取り付け方法の選び方
取付説明書は、錠前のメーカーと型式（図の番号 1〜4）と、シリンダーを外すか残すかで手順が分かれています。どの方法でも、最後は 共通組立手順 と、必要なら 自動施錠モードの設定 に進みます。
| 錠前 | シリンダーを外して取り付ける | シリンダーを残して取り付ける |
|---|---|---|
| 1 MIWA LA・DA | LA・DA：外す | LA・DA：残す |
| 2 MIWA LSP・TE・LE | LSP・TE・LE・LX・HD・TX：外す | LSP・TE・LE・LX・HD・TX：残す |
| 3 GOAL LX・HD | 同上 |
同上 扉の加工は LX だけ別の寸法 |
| 4 GOAL TX |
同上 TX用ネジガイドを使う |
同上 |
シリンダーを外す方法で、アウターユニットを両面テープだけで留めるのが心配なときは、アウターユニットの取り付けを補強する作業 を追加します（扉に φ5 の穴を1つ加工します）。補強の図は MIWA LA・DA・LSP・TE・LE／GOAL TX と GOAL LX の2つで、GOAL HD の補強の方法は取付説明書に載っていません。
元の資料では、ほかの方法と共通の手順を「共通Ⓐ」〜「共通Ⓗ」の札で参照しています。この記事でも札を残し、クリックするとその手順に移るようにしました。
どの錠前でも最初に行います
事前作業

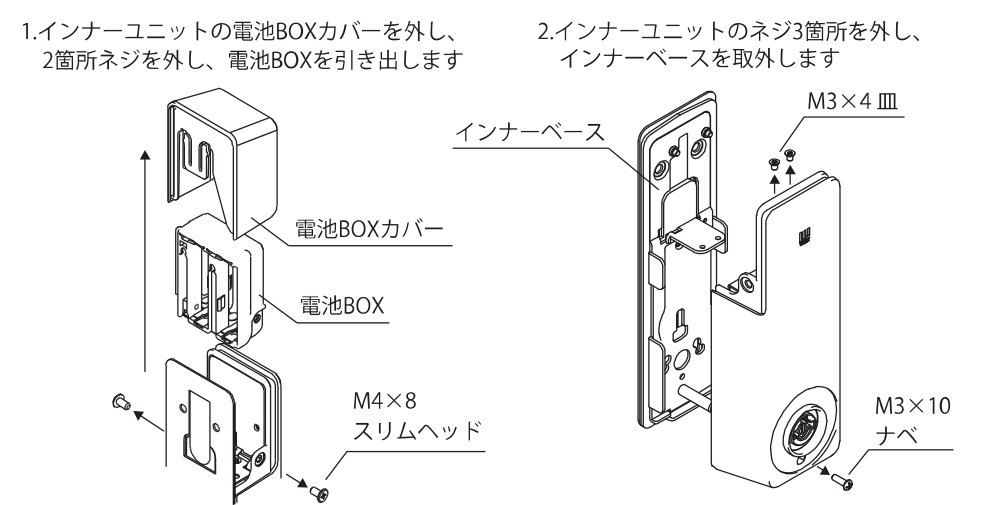

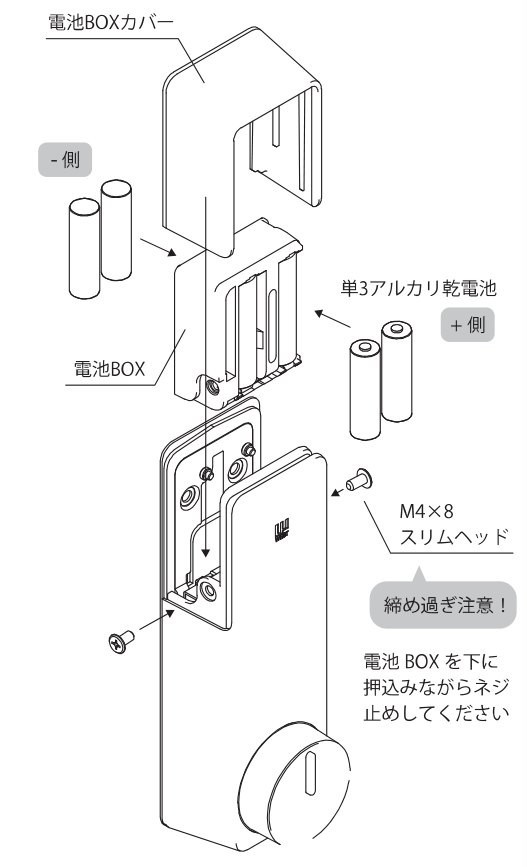

1 インナーユニットから電池BOXを出す
インナーユニットの電池BOXカバーを外し、ネジ2か所（M4×8スリムヘッド）を外して、電池BOXを引き出します。
2 インナーベースを外す
インナーユニットのネジ3か所（M3×4皿 2本・M3×10ナベ 1本）を外し、インナーベースを取り外します。
出典：ウエスト E06t 取付説明書B「事前作業」1・2

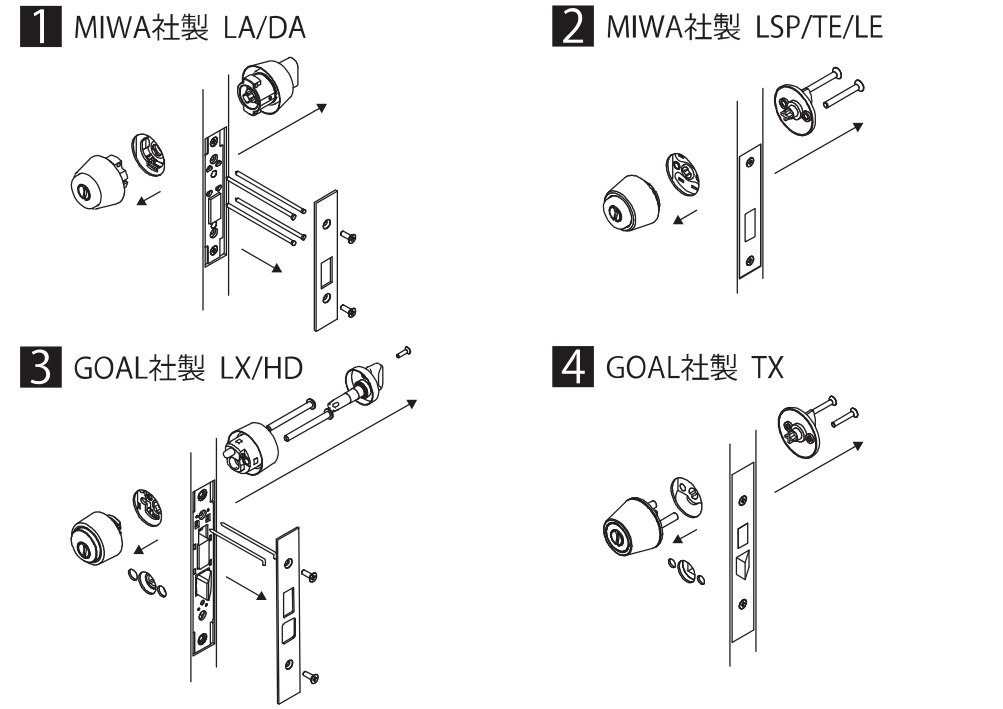

3 既存のシリンダーとサムターンを外す
錠前ごとの外し方は下の図のとおりです（1 MIWA LA・DA／2 MIWA LSP・TE・LE／3 GOAL LX・HD／4 GOAL TX）。
ポイント
・外した部品は再利用することがあるので、保管しておいてください。
・外した部品は再利用することがあるので、保管しておいてください。
出典：ウエスト E06t 取付説明書B「事前作業」3
4 扉の設置面をきれいにする
扉の設置面の汚れをしっかり落とします。
取付方法 1
MIWA LA・DA：シリンダーを外して取り付ける
室外側の部品を取り付ける

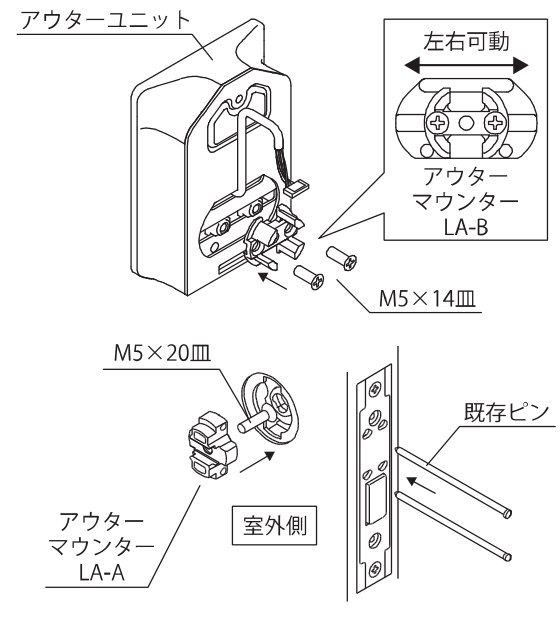

1-1 アウターユニットにアウターマウンター LA-B を付ける
アウターユニットに、アウターマウンター LA-B を M5×14皿ネジ 2本で取り付けます。アウターマウンター LA-B は左右に動くので、位置を調整して取り付けられます。
1-2 室外側の錠前にアウターマウンター LA-A を付ける
室外側の錠前に、アウターマウンター LA-A と M5×20皿ネジ 1本を、既存のピンで取り付けます。
ポイント
・アウターマウンター LA-A と錠前の間に M5×20皿ネジを入れてから取り付けてください。
・アウターマウンター LA-A と錠前の間に M5×20皿ネジを入れてから取り付けてください。
出典：ウエスト E06t 取付説明書B 取付方法1 室外側 1・2
ハーネスを通す（共通Ⓐ）

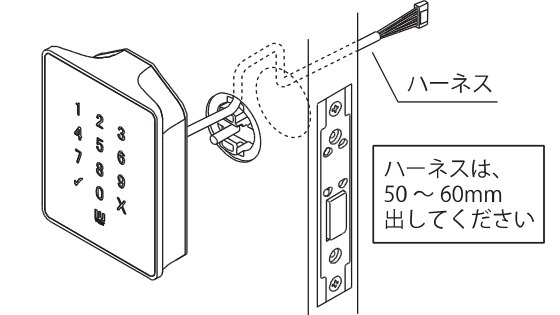

1-3 アウターユニットのハーネスを切欠き穴に通す
アウターユニットのハーネスを錠前の切欠き穴に通します。ハーネスは室内側に 50〜60mm 出します。
ポイント
・状況に応じて錠前の取付ネジを緩めて通してください。
・ハーネスを無理やり引っ張らないでください。故障の原因になります。
・状況に応じて錠前の取付ネジを緩めて通してください。
・ハーネスを無理やり引っ張らないでください。故障の原因になります。
出典：ウエスト E06t 取付説明書B 共通Ⓐ

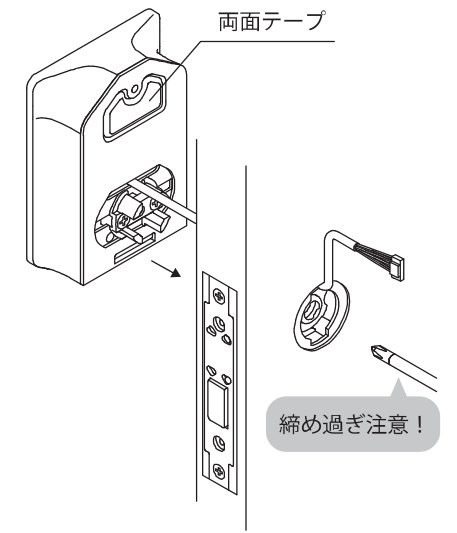

1-4 アウターユニットを貼り付けて留める
アウターユニットの扉面側に付いている両面テープの剥離紙を取り、アウターマウンターどうしがかみ合うように入れて、室内側から M5×20皿ネジ 1本で取り付けます。
ポイント
・アウターユニットが真っすぐになるように取り付けてください。
・ハーネスを挟み込まないよう注意してください。
・両面テープを 2分以上 強く押し付けてください。
・締め過ぎに注意してください。
・アウターユニットが真っすぐになるように取り付けてください。
・ハーネスを挟み込まないよう注意してください。
・両面テープを 2分以上 強く押し付けてください。
・締め過ぎに注意してください。
出典：ウエスト E06t 取付説明書B 取付方法1 室外側 4
室内側の部品を取り付ける

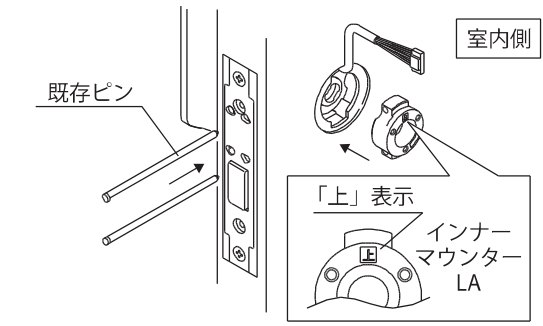

2-1 インナーマウンター LA を付ける（共通Ⓑ）
室内側の錠前に、インナーマウンター LA を既存のピンで取り付けます。
ポイント
・上下の向きがあります。「上」表示を確かめてから取り付けてください。
・上下の向きがあります。「上」表示を確かめてから取り付けてください。
出典：ウエスト E06t 取付説明書B 共通Ⓑ

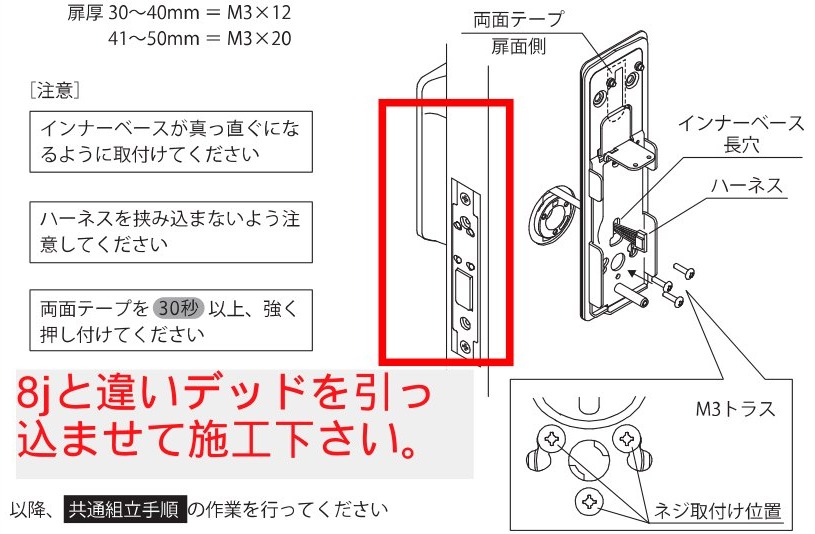

2-2 インナーベースを付ける（共通Ⓒ）
ハーネスをインナーベースの長穴に通し、扉面側の両面テープの剥離紙を取って、錠前に M3トラスネジ 3本で取り付けます。ネジの長さは扉の厚みで変えます。扉厚 30〜40mm は M3×12、41〜50mm は M3×20 です。
ポイント
・インナーベースが真っすぐになるように取り付けてください。
・ハーネスを挟み込まないよう注意してください。
・両面テープを 30秒以上 強く押し付けてください。
・インナーベースが真っすぐになるように取り付けてください。
・ハーネスを挟み込まないよう注意してください。
・両面テープを 30秒以上 強く押し付けてください。
出典：ウエスト E06t 取付説明書B 共通Ⓒ。赤枠と赤字の注記は元の資料に書き込まれているものです
デッドボルトについての赤字の注記 取付説明書のこの図（MIWA LA・DA・共通Ⓒ）には、赤字で「8jと違いデッドを引っ込ませて施工下さい。」と書き込まれています（赤枠は錠前のフロント部分）。この注記は、MIWA LA・DA 以外の錠前にも当てはまります。共通組立手順 の2でも、錠前を「解錠」の状態にしてからスピンドルを入れます。
このあと 共通組立手順 に進みます。
取付方法 1
MIWA LA・DA：シリンダーを残して取り付ける

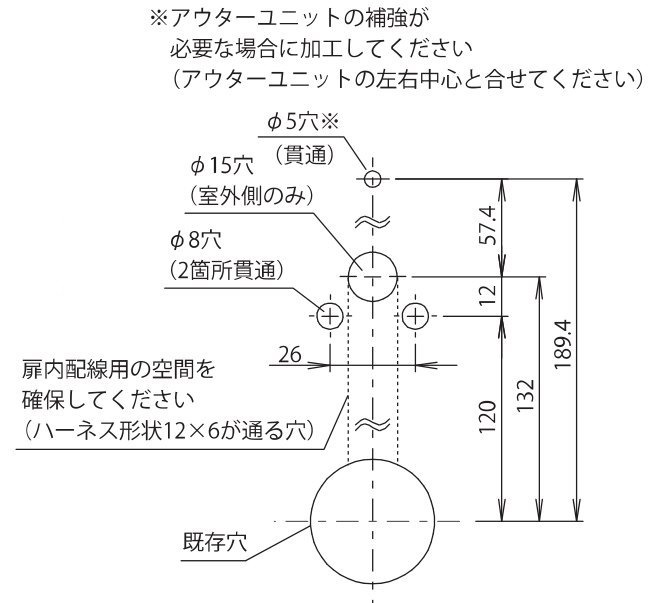

扉を加工する（共通Ⓓ）

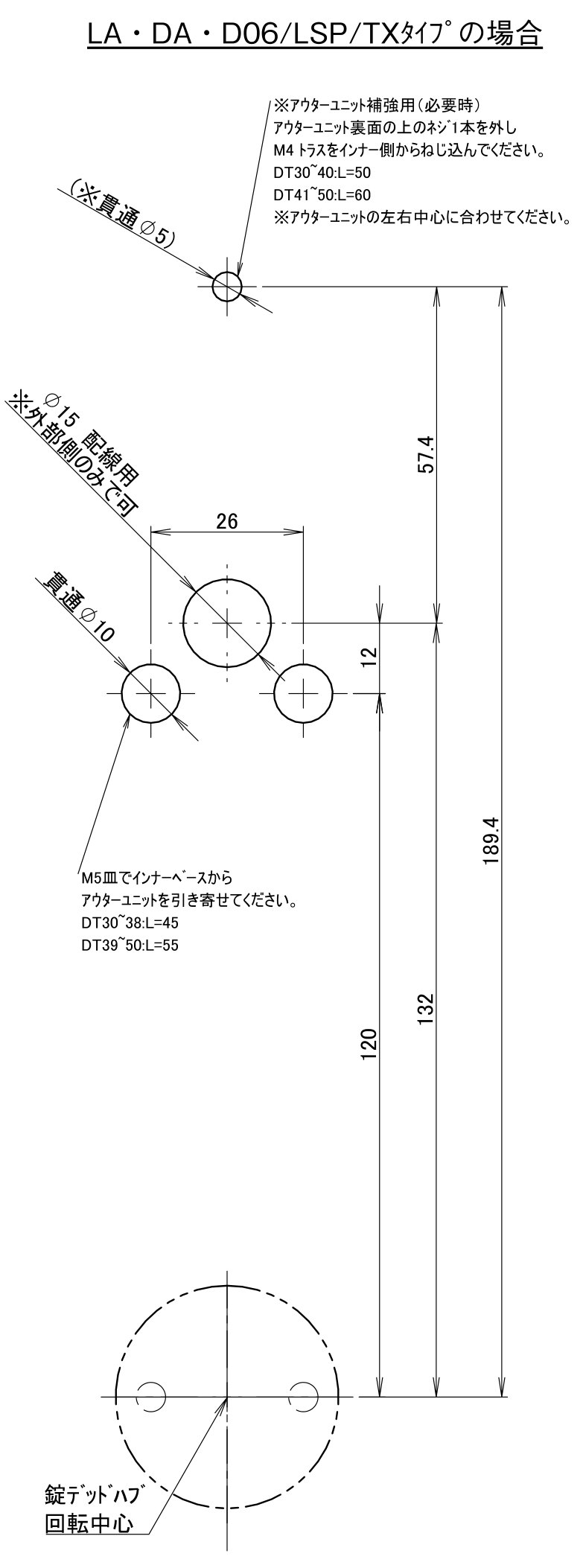

下の図の寸法で扉を加工します。錠ハブ（既存穴）の中心から上へ、次の穴をあけます。
出典：ウエスト E06t 取付説明書B 共通Ⓓ（MIWA LA・DA ほか。LX は別の寸法）
| 穴 | 大きさ・加工 | 位置（既存穴の中心から） |
|---|---|---|
| φ15穴 | 室外側のみ（ハーネスを通す） | 上へ 132mm |
| φ8穴 | 2か所・貫通（左右の間隔 26mm） | 上へ 120mm（φ15穴の中心より 12mm 下） |
| φ5穴※ | 貫通。アウターユニットの補強が必要な場合だけ | 上へ 189.4mm（φ15穴の中心から 57.4mm 上） |
- ※φ5穴は、アウターユニットの左右の中心に合わせてください。
- 扉の中の配線用の空間を確保してください（ハーネスの形 12×6mm が通る穴）。φ15穴から既存穴までの間です。
- 加工のあとは、扉の設置面の汚れを落としてください。
2か所の貫通穴は φ10 で開けます（貫通穴の径）。
室外側の部品を取り付ける

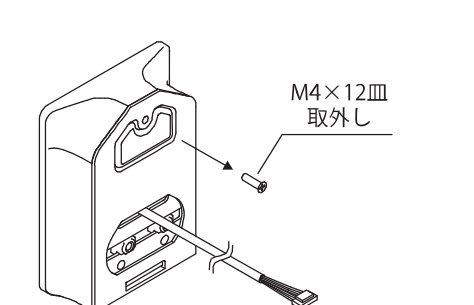

2-1 アウターユニットの取付ネジを1本外す（共通Ⓔ）
アウターユニットの補強が必要な場合は、アウターユニットの取付ネジ（M4×12皿）を1か所外します。
出典：ウエスト E06t 取付説明書B 共通Ⓔ

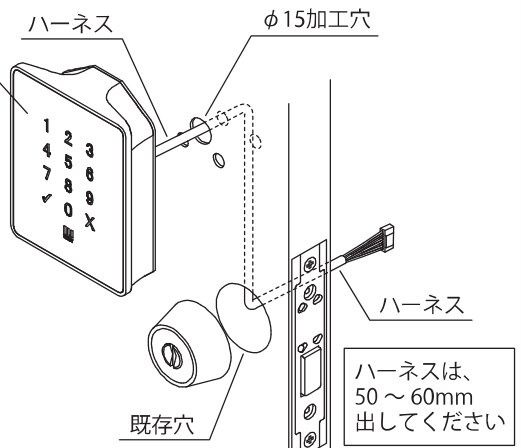

2-2 ハーネスを φ15 の穴と既存穴に通す（共通Ⓕ）
アウターユニットのハーネスを、φ15 の加工穴から既存穴へ通します。ハーネスは 50〜60mm 出します。
ポイント
・状況に応じてシリンダーと錠前を外して通してください。
・ハーネスを無理やり引っ張らないでください。故障の原因になります。
・状況に応じてシリンダーと錠前を外して通してください。
・ハーネスを無理やり引っ張らないでください。故障の原因になります。
出典：ウエスト E06t 取付説明書B 共通Ⓕ
室内側の部品を取り付ける
3-1 インナーマウンター LA を付ける
共通Ⓑ と同じです。
3-2 インナーベースを付ける
共通Ⓒ と同じです（M3トラス 3本。扉厚 30〜40mm は M3×12、41〜50mm は M3×20）。

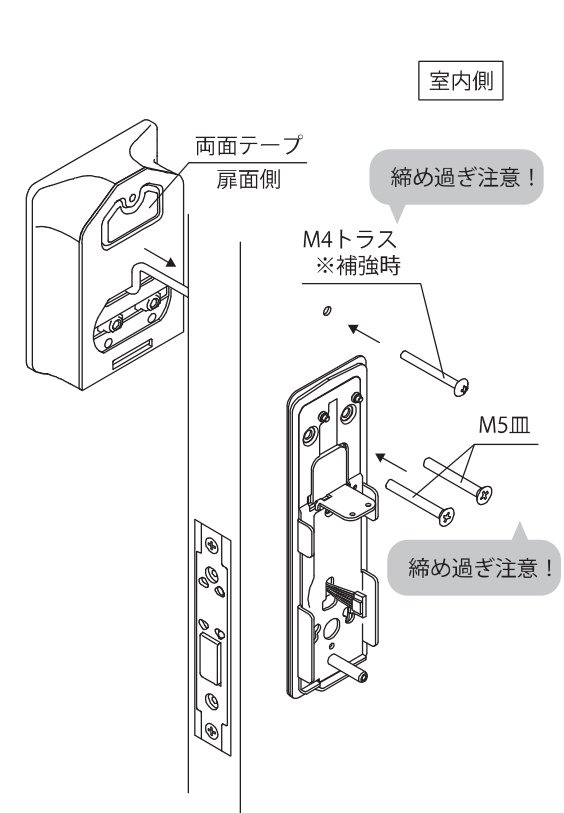

3-3 アウターユニットを室内側から留める（共通Ⓖ）
アウターユニットの扉面側に付いている両面テープの剥離紙を取り、室内側から次のネジで取り付けます。
| ネジ | 扉厚と長さ |
|---|---|
| M4トラス 1本（補強が必要な場合） | 30〜40mm → M4×50／41〜50mm → M4×60 |
| M5皿 2本 | 30〜38mm → M5×45／39〜50mm → M5×55 |
ポイント
・アウターユニットが真っすぐになるように取り付けてください。
・ハーネスを挟み込まないよう注意してください。
・両面テープを 2分以上 強く押し付けてください。
・締め過ぎに注意してください。
・アウターユニットが真っすぐになるように取り付けてください。
・ハーネスを挟み込まないよう注意してください。
・両面テープを 2分以上 強く押し付けてください。
・締め過ぎに注意してください。
出典：ウエスト E06t 取付説明書B 共通Ⓖ
このあと 共通組立手順 に進みます。
取付方法 2・3・4
MIWA LSP・TE・LE／GOAL LX・HD・TX：シリンダーを外して取り付ける
室外側の部品を取り付ける
1-1 ハーネスを切欠き穴に通す
アウターユニットのハーネスを切欠き穴に通します。共通Ⓐ と同じです（ハーネスは 50〜60mm 出す）。
1-2 ハーネスをインナーベースの長穴に通す
ハーネスをインナーベースの長穴に通します。
室内側の部品を取り付ける

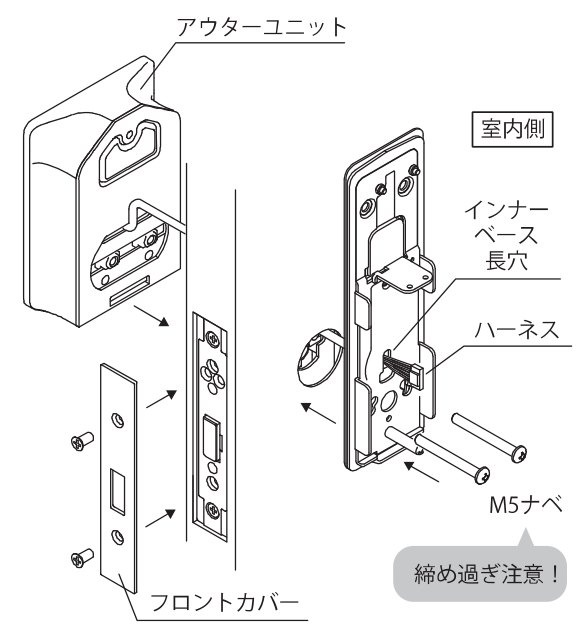

2-1 アウターユニットを仮止めする
室内側からインナーベース越しに、M5ナベネジ 2本でアウターユニットを仮止めします。ネジの長さは扉厚 30〜32mm が M5×40、33〜42mm が M5×50、43〜50mm が M5×60 です。
出典：ウエスト E06t 取付説明書B 取付方法2・3・4 室内側 1

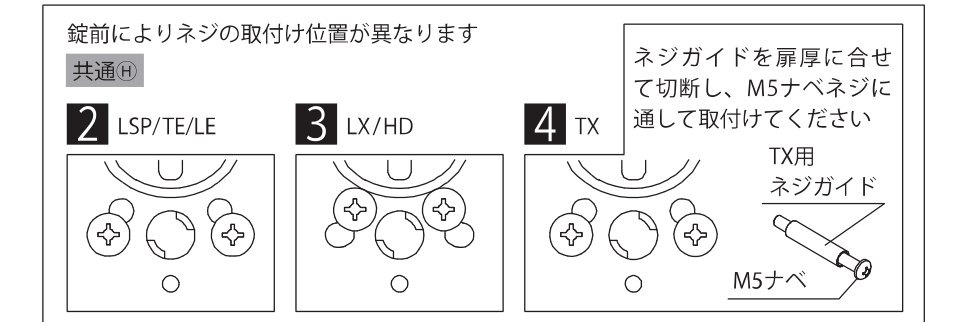

錠前ごとのネジの位置（共通Ⓗ）
錠前によって、ネジを取り付ける位置が違います。下の図の十字の穴を使います。TX は、TX用ネジガイドを扉の厚みに合わせて切り、M5ナベネジに通して取り付けます。
出典：ウエスト E06t 取付説明書B 共通Ⓗ
2 LSP・TE・LE と 4 TX は、中央の穴の左右にある2つの穴を使います。3 LX・HD は、中央の穴の斜め上にある2つの穴を使います（どの図も、中央の穴の下に小さな丸穴が1つあります）。
2-2 フロントカバーを付ける
フロントカバーを取り付けます。

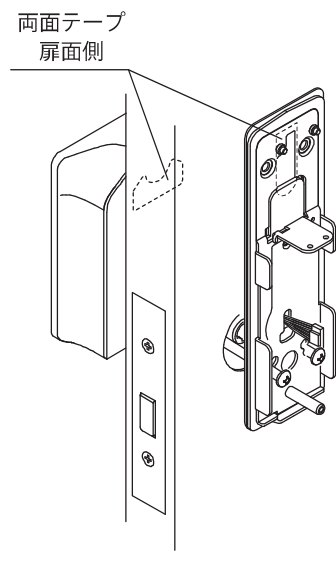

2-3 両面テープを貼ってネジを締める
アウターユニットとインナーベースの扉面側に付いている両面テープの剥離紙を取り、ネジを締め付けて取り付けます。
ポイント
・アウターユニットとインナーベースが真っすぐになるように取り付けてください。
・ハーネスを挟み込まないよう注意してください。
・アウターユニットの両面テープは 2分以上、インナーベースの両面テープは 30秒以上 強く押し付けてください。
・アウターユニットとインナーベースが真っすぐになるように取り付けてください。
・ハーネスを挟み込まないよう注意してください。
・アウターユニットの両面テープは 2分以上、インナーベースの両面テープは 30秒以上 強く押し付けてください。
出典：ウエスト E06t 取付説明書B 取付方法2・3・4 室内側 3
取付方法 2・3・4
MIWA LSP・TE・LE／GOAL LX・HD・TX：シリンダーを残して取り付ける
扉を加工する

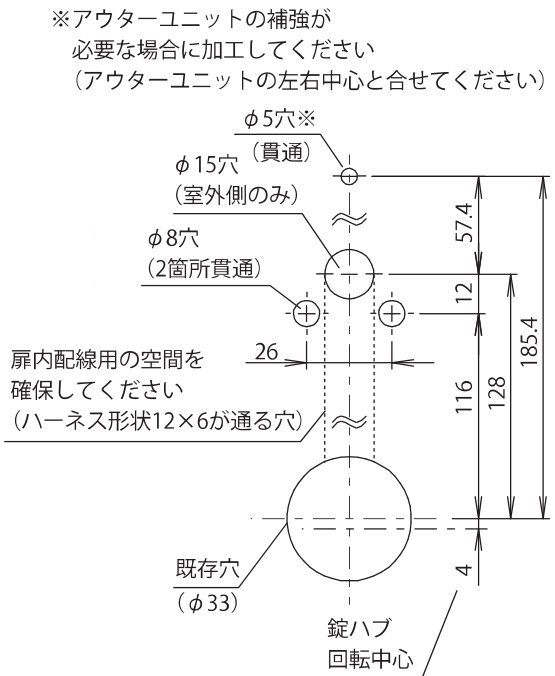

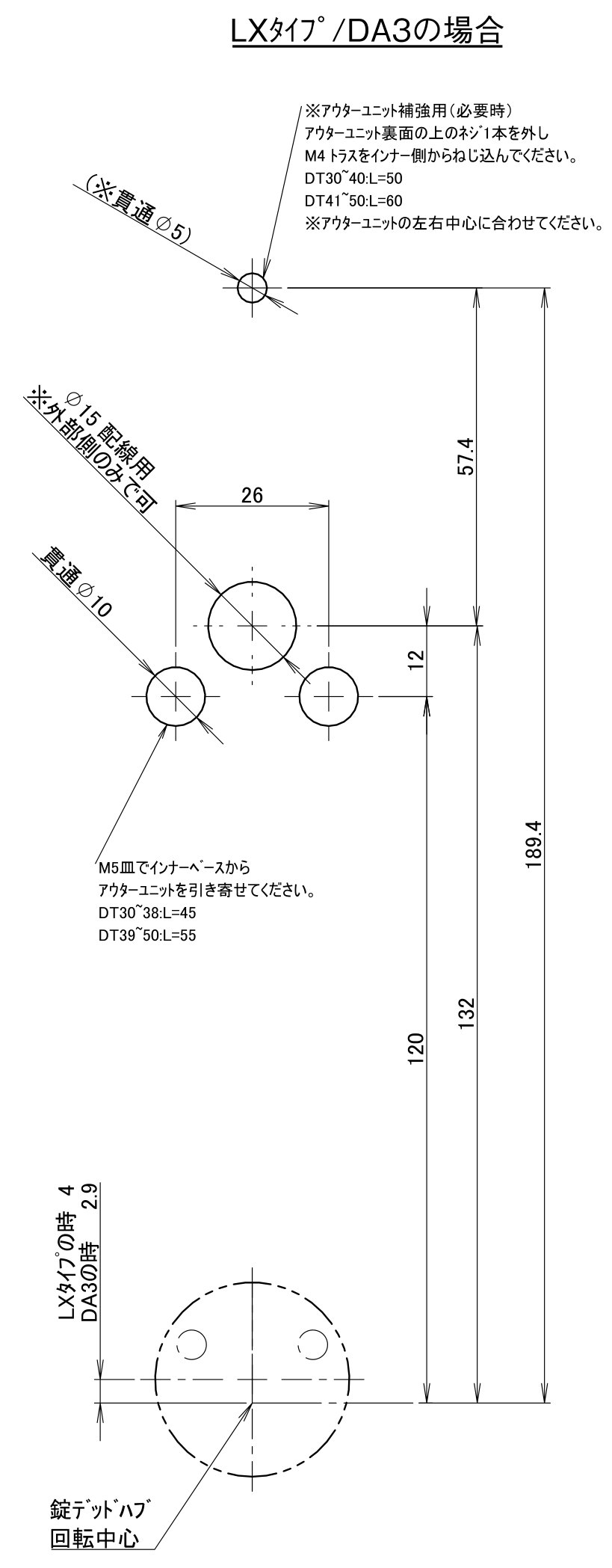

共通Ⓓ の寸法で扉を加工します。GOAL LX だけは下の図の寸法で加工します。加工のあとは、扉の設置面の汚れを落としてください。
出典：ウエスト E06t 取付説明書B LX のみの扉加工
| 穴 | 大きさ・加工 | LX の位置（既存穴 φ33 の中心から） |
|---|---|---|
| φ15穴 | 室外側のみ | 上へ 128mm |
| φ8穴 | 2か所・貫通（左右の間隔 26mm） | 上へ 116mm（φ15穴の中心より 12mm 下） |
| φ5穴※ | 貫通。アウターユニットの補強が必要な場合だけ | 上へ 185.4mm（φ15穴の中心から 57.4mm 上） |
| （基準） | 錠ハブの回転中心 | 既存穴の中心から下へ 4mm |
※ φ5穴は、アウターユニットの左右の中心に合わせます。扉の中にハーネス（12×6mm）が通る空間を確保してください。錠ハブの回転中心から測ると 120・132・189.4mm で、共通Ⓓ と同じになります。2か所の貫通穴は φ10 で開けます（貫通穴の径）。
室外側の部品を取り付ける
2-1 アウターユニットの取付ネジを1本外す
補強が必要な場合は、アウターユニットの取付ネジを1か所外します（共通Ⓔ）。
2-2 ハーネスを φ15 の穴と既存穴に通す
アウターユニットのハーネスを φ15 の加工穴と既存穴に通します（共通Ⓕ）。
室内側の部品を取り付ける
3-1 インナーベースを付ける準備
ハーネスをインナーベースの長穴に通し、扉面側の両面テープの剥離紙を取ります。
ポイント
・インナーベースが真っすぐになるように取り付けてください。
・ハーネスを挟み込まないよう注意してください。
・両面テープを 30秒以上 強く押し付けてください。
・インナーベースが真っすぐになるように取り付けてください。
・ハーネスを挟み込まないよう注意してください。
・両面テープを 30秒以上 強く押し付けてください。

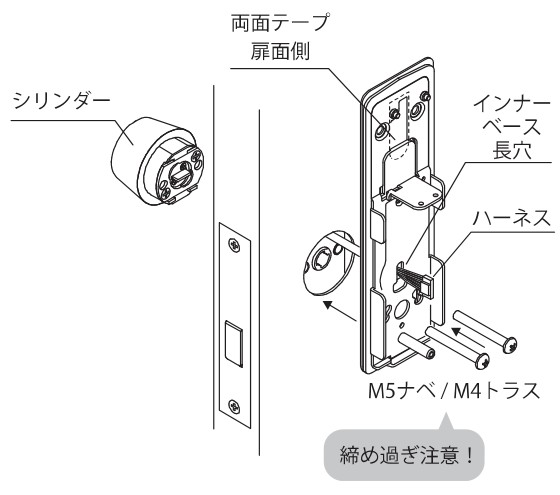

3-2 インナーベース越しにシリンダーを留める
室内側からインナーベース越しに、シリンダーを M5ナベネジ 2本、または M4トラスネジで取り付けます。錠前と扉の厚みでネジが違います。ネジの位置は 共通Ⓗ を見てください。
| 錠前 | ネジ | 扉厚と長さ |
|---|---|---|
| 2 LSP・TE・LE | M5ナベ | 30〜40mm → M5×50 41〜50mm → M5×60 |
| 3 LX・HD | M5ナベ | 30〜43mm → M5×40 44〜50mm → M5×50 |
| 4 TX ※ | M4トラス | 30〜36mm → M4×20 37〜45mm → M4×30 36〜50mm → M4×40 元の資料の表記のまま（範囲が重なっています） |
ポイント
・※TX の長さは、ウエスト製の交換用シリンダーを使う場合です。既存のシリンダー（GOAL TX用）を使う場合はネジの長さが違うので、施工者でご用意ください。
・締め過ぎに注意してください。
・※TX の長さは、ウエスト製の交換用シリンダーを使う場合です。既存のシリンダー（GOAL TX用）を使う場合はネジの長さが違うので、施工者でご用意ください。
・締め過ぎに注意してください。
出典：ウエスト E06t 取付説明書B 取付方法2・3・4（シリンダーを残す）室内側 2
3-3 アウターユニットを取り付ける
共通Ⓖ と同じ手順でアウターユニットを取り付けます。
このあと 共通組立手順 に進みます。
シリンダーを外して取り付ける方法に追加
アウターユニットの取り付けを補強する
シリンダーを外して取り付ける方法で、アウターユニットを両面テープで固定する工程に、次の作業を追加します。扉に φ5 の穴を1つ加工して、室内側からネジでアウターユニットを引き寄せます。
穴の位置と、あとで元に戻す予定 加工する穴は、アウターユニットの左右方向の中心に合わせてください。施工のあとで、シリンダーとサムターンに戻す予定がある場合は、この穴が見えてしまいます。
※ 取付説明書のこの節の見出しは錠前 1〜4 のすべてにかかっていますが、補強の図は「1・2・4（MIWA LA・DA・LSP・TE・LE／GOAL TX）」と「3（GOAL LX のみ）」の2つです。取付説明書と原寸図の補強の図に GOAL HD は載っていません。HD の扉で補強が必要なときは、加工の前に サポート窓口のフォーム でご相談ください。
MIWA LA・DA・LSP・TE・LE／GOAL TX の場合（1・2・4）

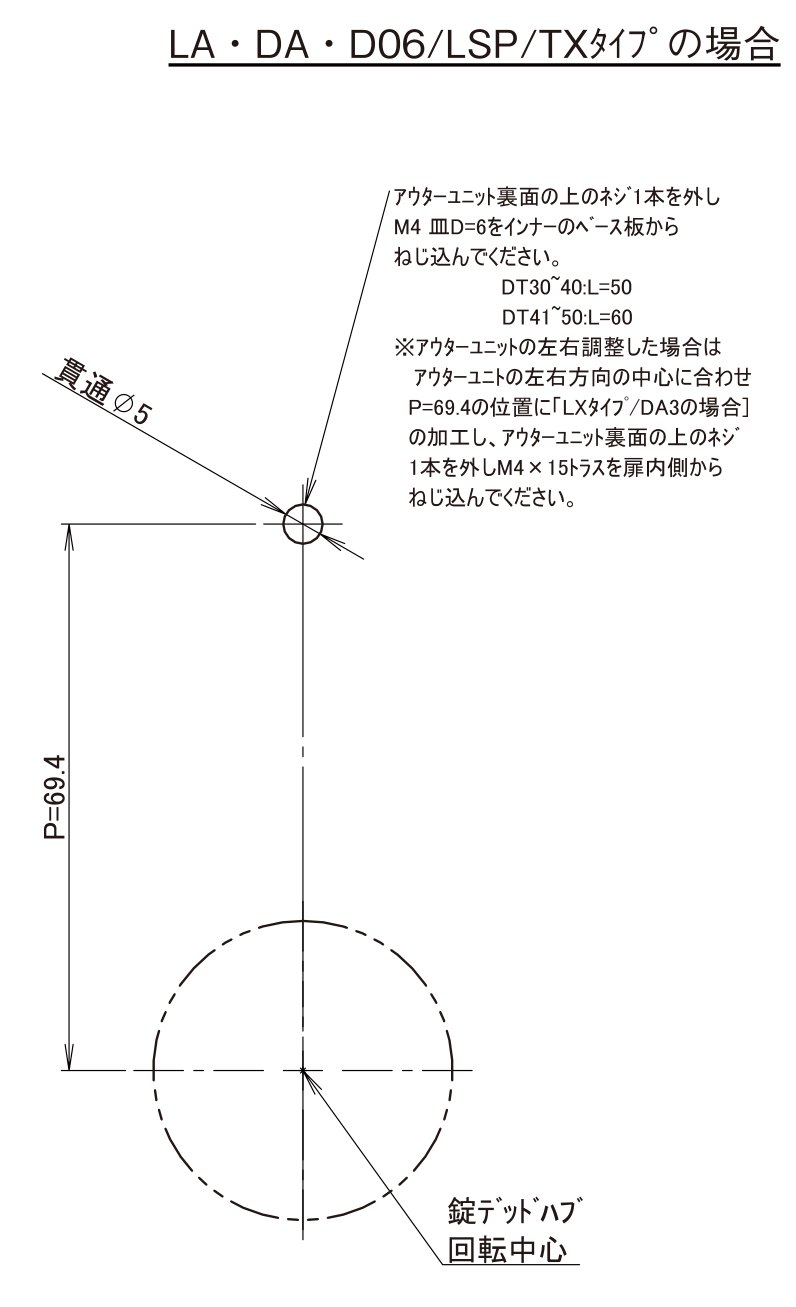

1 扉を加工する
既存穴（φ38）の中心から上へ 69.4mm の位置に、φ5 の貫通穴をあけます。加工のあとは、扉の設置面の汚れを落としてください。
出典：ウエスト E06t 取付説明書B 補強 1・2・4 の扉加工
2 アウターユニットの取付ネジを1本外す
補強が必要な場合は、アウターユニットの取付ネジを1か所外します（共通Ⓔ）。

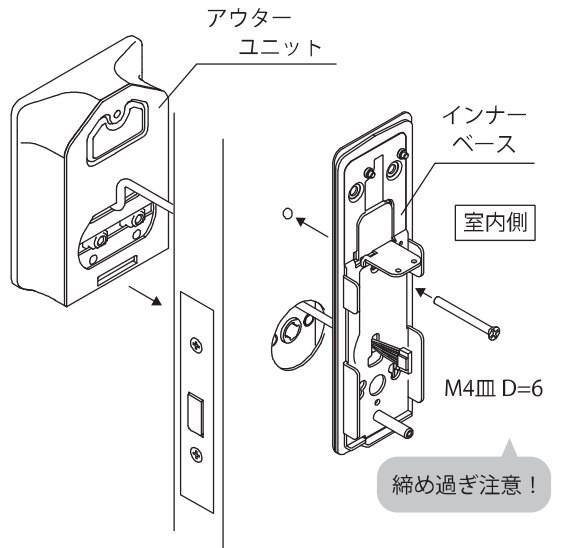

3 室内側から M4皿ネジで留める
室内側からインナーベース越しに、M4皿ネジ（D=6）1本でアウターユニットを取り付けます。扉厚 30〜40mm は M4×50、41〜50mm は M4×60 です。
ポイント
・締め過ぎに注意してください。
・締め過ぎに注意してください。
出典：ウエスト E06t 取付説明書B 補強 1・2・4 の取付方法

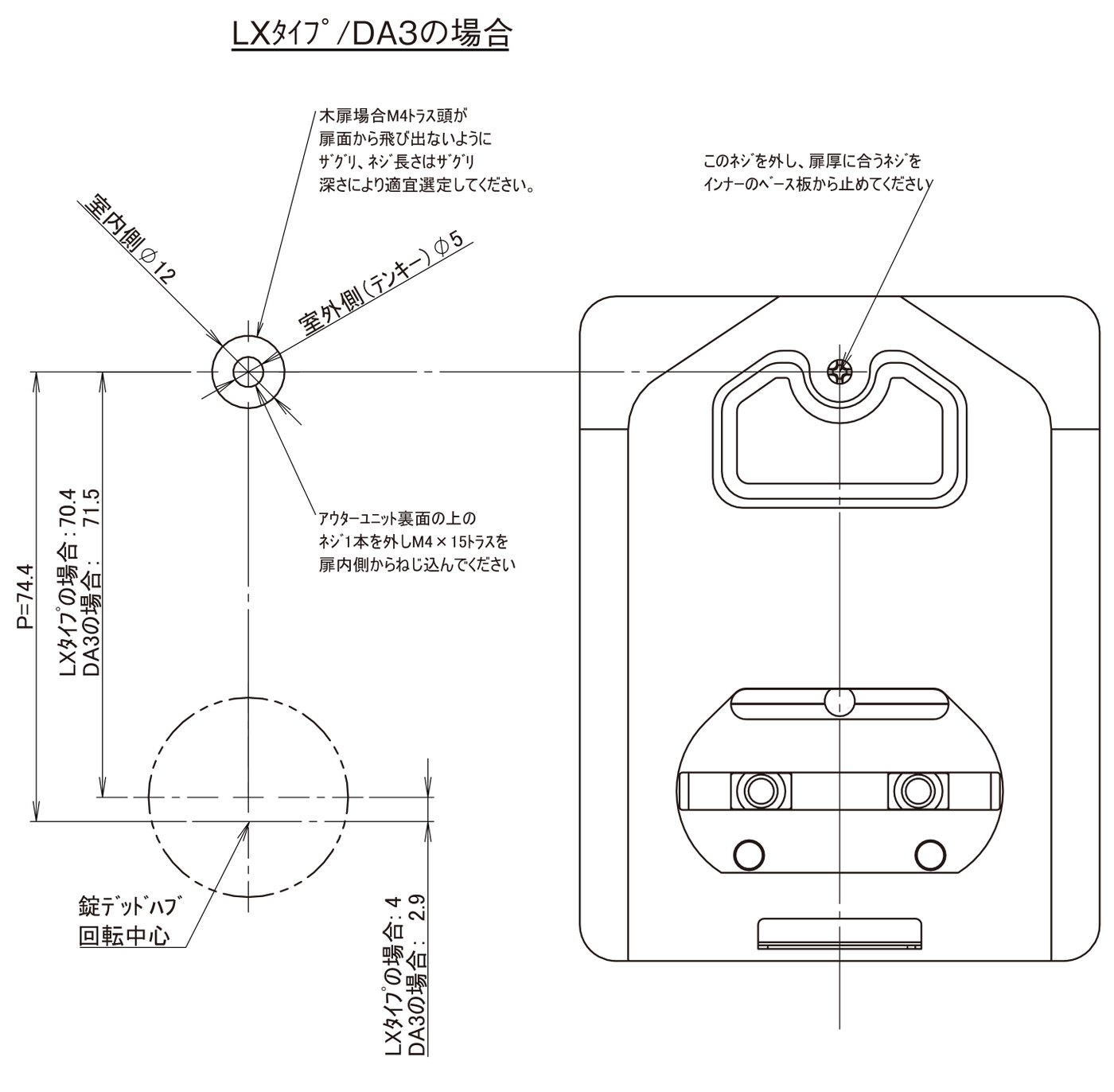

GOAL LX の場合（3）

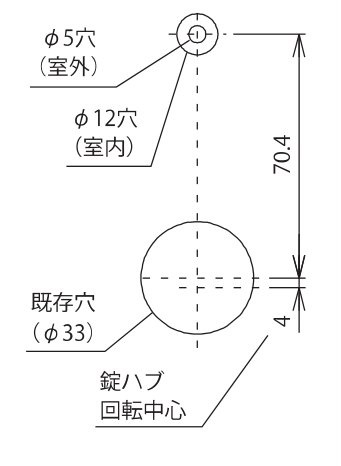

1 扉を加工する
既存穴（φ33）の中心から上へ 70.4mm の位置に、室外側 φ5・室内側 φ12 の穴をあけます。錠ハブの回転中心は、既存穴の中心から下へ 4mm です。加工のあとは、扉の設置面の汚れを落としてください。
ポイント
・φ12の穴は、条件によって径と深さを調整してください。
・φ12の穴は、条件によって径と深さを調整してください。
出典：ウエスト E06t 取付説明書B 補強 3（LX のみ）の扉加工
2 アウターユニットの取付ネジを1本外す
補強が必要な場合は、アウターユニットの取付ネジを1か所外します（共通Ⓔ）。

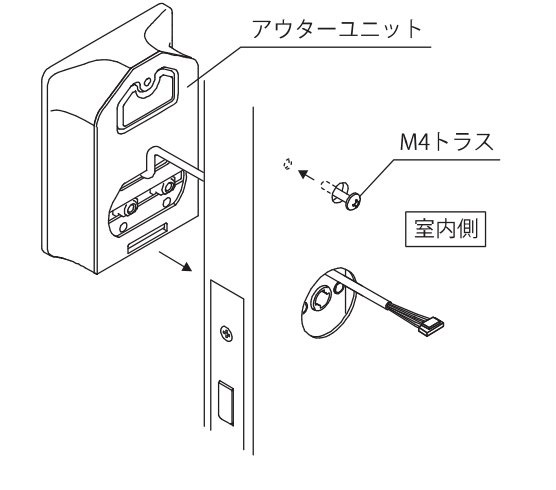

3 室内側から M4×15トラスで留める
室内側から M4×15トラスネジ 1本で、アウターユニットを取り付けます。
出典：ウエスト E06t 取付説明書B 補強 3（LX のみ）の取付方法
補強の穴の位置は、原寸図 の1ページ目でも確かめられます。
どの錠前・方法でも最後に行います
共通組立手順

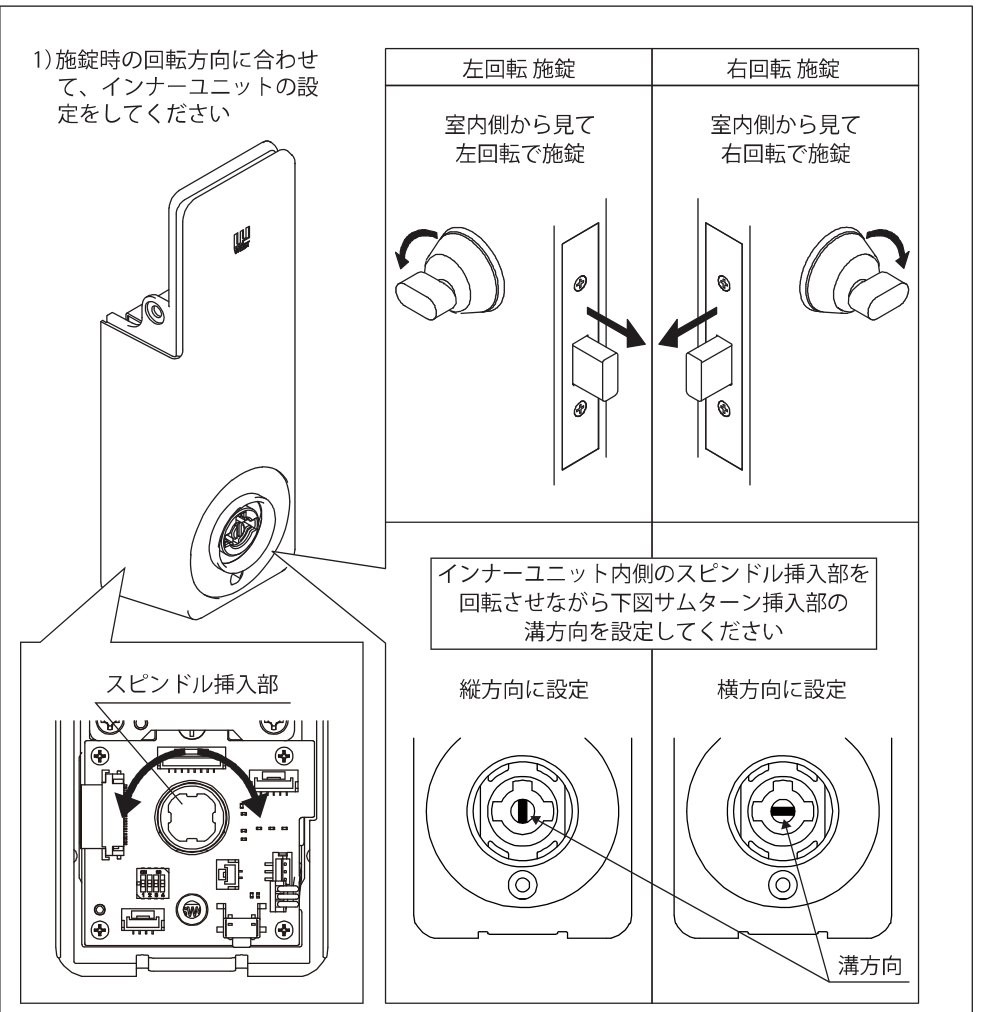

1 施錠の回転方向に合わせてインナーユニットを設定する
インナーユニットの内側のスピンドル挿入部を回しながら、サムターン挿入部の溝の向きを設定します。室内側から見て、サムターンを回して施錠する向きで決めます。
| 施錠の向き（室内側から見て） | サムターン挿入部の溝の向き |
|---|---|
| 左回転で施錠 | 縦方向に設定 |
| 右回転で施錠 | 横方向に設定 |
出典：ウエスト E06t 取付説明書B「共通組立手順」1

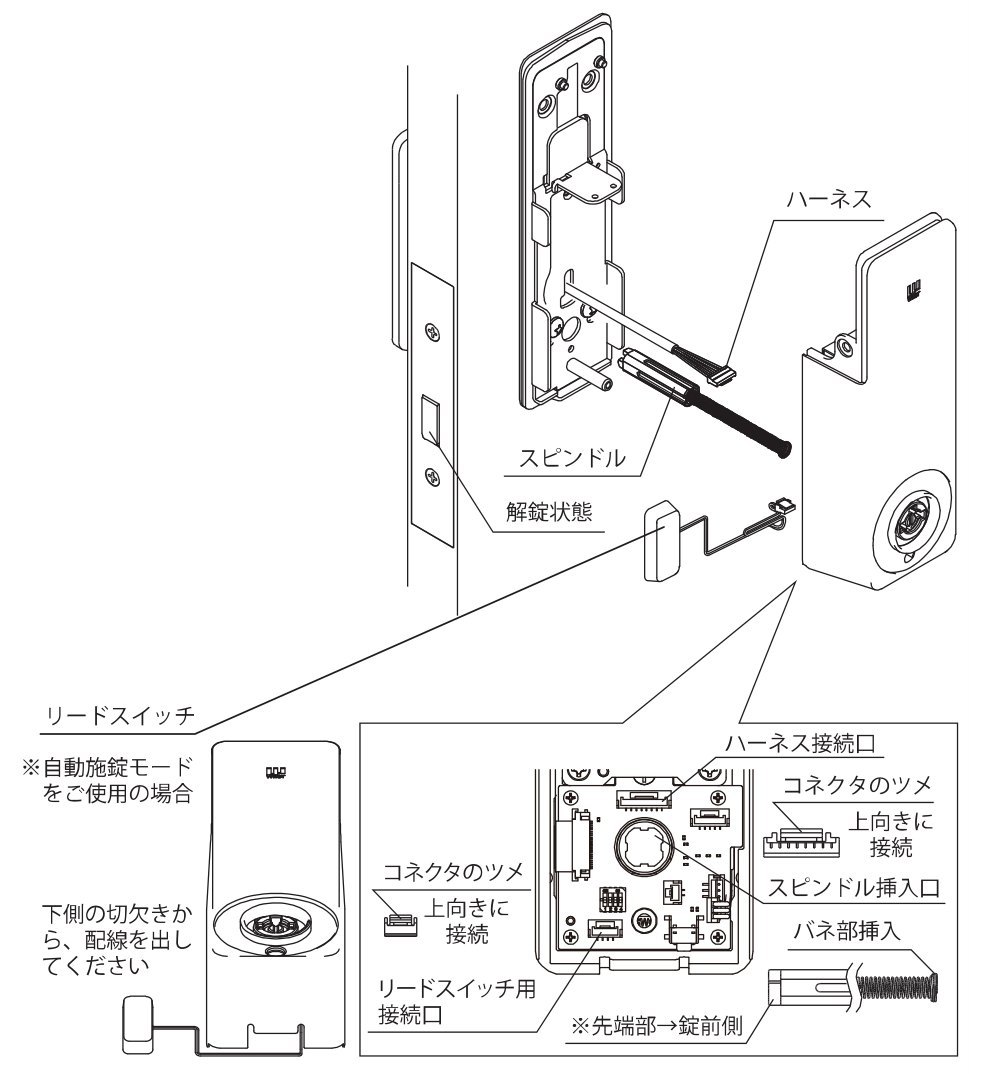

2 錠前を解錠にして、ハーネスとスピンドルをつなぐ
錠前を「解錠」の状態にしてから、ハーネスをインナーユニットに接続し、スピンドルの先端部を錠前へ、バネ部をインナーユニットへ入れます。インナーユニットの基板には、ハーネス接続口・スピンドル挿入口・リードスイッチ用接続口があります。コネクタはツメを上向きにして接続します。
ポイント
・ハーネスをインナーユニットに接続するときは、コネクタの向きに注意して奥までしっかり入れてください。コネクタを抜くときは、ツメを押しながら引っ張ってください。
・スピンドルを入れたあと、奥まで入っているか確かめるため、手でスピンドルを回して施錠・解錠できるか確認してください。
・スピンドルは先端部が錠前側、バネ部がインナーユニット側です。

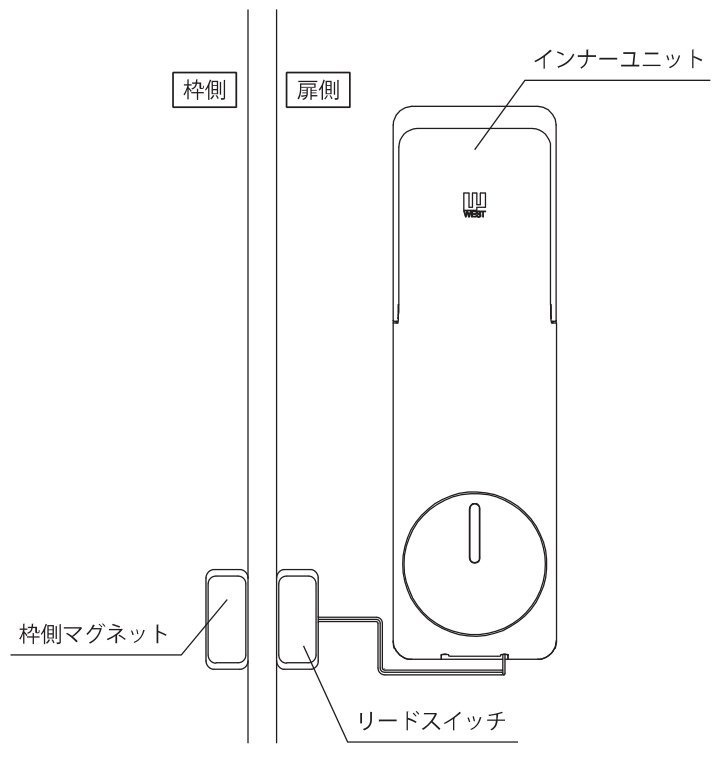

・自動施錠モードを使う場合は、リードスイッチをリードスイッチ用接続口につなぎ、配線をインナーユニットの下側の切欠きから出してください（自動施錠モード）。
・ハーネスをインナーユニットに接続するときは、コネクタの向きに注意して奥までしっかり入れてください。コネクタを抜くときは、ツメを押しながら引っ張ってください。
・スピンドルを入れたあと、奥まで入っているか確かめるため、手でスピンドルを回して施錠・解錠できるか確認してください。
・スピンドルは先端部が錠前側、バネ部がインナーユニット側です。
・自動施錠モードを使う場合は、リードスイッチをリードスイッチ用接続口につなぎ、配線をインナーユニットの下側の切欠きから出してください（自動施錠モード）。
全体の図と、インナーユニットの接続口（ハーネス接続口・リードスイッチ用接続口・スピンドル挿入口）の拡大図。出典：ウエスト E06t 取付説明書B「共通組立手順」2

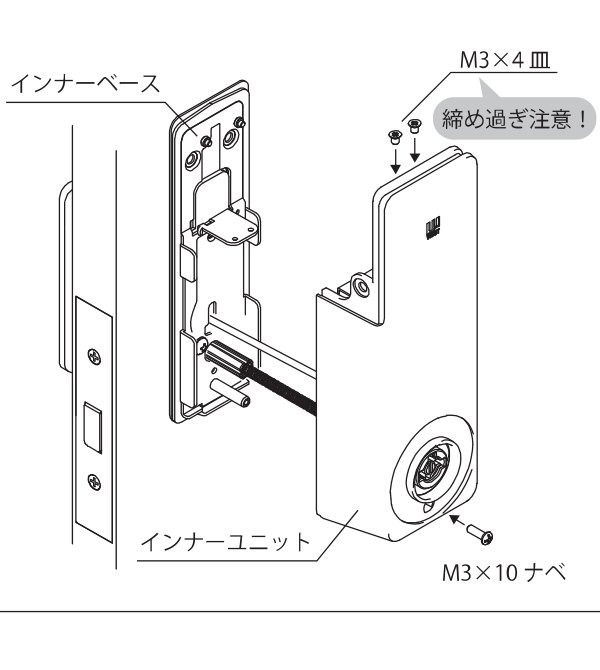

3 インナーユニットをインナーベースに留める
インナーベースにインナーユニットを浮きがないように取り付けたあと、M3×10ナベネジ 1本と M3×4皿ネジ 2本で留めます。
ポイント
・ハーネスの干渉に注意してください。スピンドルに干渉していると動作不良になります。
・インナーベースとインナーユニットの間にハーネスを挟み込むと、インナーユニットが浮いた状態になり、動作不良やハーネスの破損につながります。
・締め過ぎに注意してください。
・ハーネスの干渉に注意してください。スピンドルに干渉していると動作不良になります。
・インナーベースとインナーユニットの間にハーネスを挟み込むと、インナーユニットが浮いた状態になり、動作不良やハーネスの破損につながります。
・締め過ぎに注意してください。
出典：ウエスト E06t 取付説明書B「共通組立手順」3

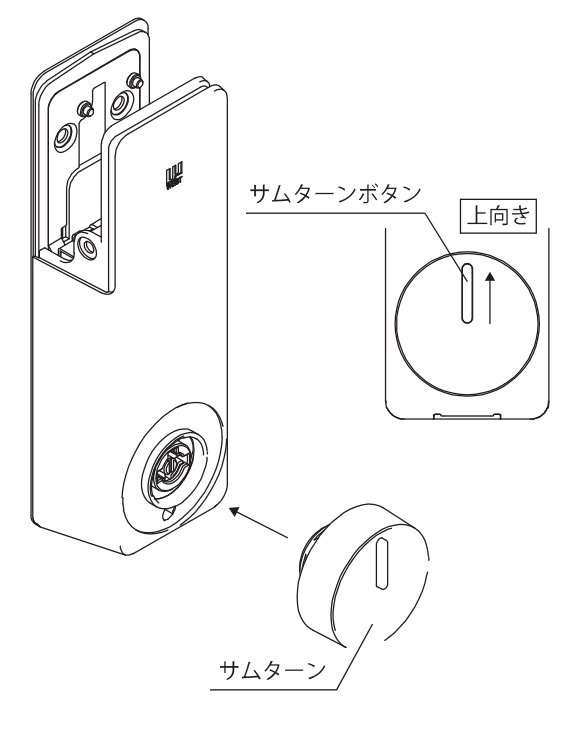

4 サムターンを付ける
インナーユニットにサムターンを取り付けます。
ポイント
・サムターン挿入部の溝の向きが合っているか、もう一度確かめてください。
・サムターンボタンが上向きになるように取り付けてください。横向きや下向きでは入りません。
・サムターン挿入部の溝の向きが合っているか、もう一度確かめてください。
・サムターンボタンが上向きになるように取り付けてください。横向きや下向きでは入りません。
出典：ウエスト E06t 取付説明書B「共通組立手順」4・5
5 サムターンで施錠・解錠を確かめる
サムターンを回して、施錠と解錠ができることを確かめます。
ポイント
・サムターンを取り外すときは、サムターンボタンを上向きにしてから取り外してください。横向きでは取り外せません。
・サムターンを取り外すときは、サムターンボタンを上向きにしてから取り外してください。横向きでは取り外せません。
6 電池を入れて電池BOXを留める
電池BOXに単3アルカリ乾電池を入れてから、M4×8スリムヘッドネジ 2本でインナーユニットに取り付けます。電池BOXを下に押し込みながらネジ止めします。
ポイント
・単3アルカリ乾電池と電池BOXには入れる向きがあります。図の「−側」「＋側」を見て、間違えないように入れてください。
・締め過ぎに注意してください。
・単3アルカリ乾電池と電池BOXには入れる向きがあります。図の「−側」「＋側」を見て、間違えないように入れてください。
・締め過ぎに注意してください。
出典：ウエスト E06t 取付説明書B「共通組立手順」6・7
7 電池BOXカバーを付けて通電を確かめる
電池BOXカバーを差し込み、アウターユニットのタッチパネルに触れて、数字が光るかどうかで通電を確かめます。
取付説明書は「登録、抹消などの各種設定は取扱説明書を参照」で終わっています。取り付けのあとの初期設定とクラウドへの登録は、9j系は LSシリーズの導入ガイド、900j系は 900j 導入ガイド、本体での設定は 本体の操作でできる設定の一覧 をご覧ください。9j-Q・900j-Q は外部電源が必須です（9j系・900j系の外部電源化）。
取付説明書 2ページ目
自動施錠モードを使う場合（リードスイッチ）
扉が閉まったことを検知して施錠する使い方（取付説明書では「自動施錠モード」）をする場合は、扉側にリードスイッチ、枠側に枠側マグネットを付けます。リードスイッチの配線は、共通組立手順 の2でインナーユニットのリードスイッチ用接続口につなぎ、下側の切欠きから出しておきます。取付説明書では下側から出しますが、標準の施工では側面から出します（配線は側面から出す）。
1 リードスイッチと枠側マグネットを貼る
扉側にリードスイッチ、枠側に枠側マグネットを、裏面の剥離紙を取ってから貼り付けます。
ポイント
・扉と枠のどちらも、設置面の汚れを落としてから貼り付けてください。
・リードスイッチと枠側マグネットの高さを合わせ、前後左右はできるだけ近づけてください。
・両面テープを 2分以上 強く押し付けてください。
・扉と枠のどちらも、設置面の汚れを落としてから貼り付けてください。
・リードスイッチと枠側マグネットの高さを合わせ、前後左右はできるだけ近づけてください。
・両面テープを 2分以上 強く押し付けてください。
出典：ウエスト E06t 取付説明書B「自動施錠モードをご使用の場合」
標準の施工｜配線は側面から出す（サイド出し）
取付説明書の図では、リードスイッチの配線をインナーユニットの下側から出しています。下側から出すと、内開きの扉では、リードスイッチや枠側マグネットがデッドボルトの通り道に来やすく、デッドボルトが当たることがあります。そのため標準の施工では、インナーユニットの側面を少し切り欠いて、配線を側面から出します。内開きの扉では、必ず側面から出してください。
ポイント
・切り欠く位置は、下の図の赤いところです。上側か下側の、どちらか一方だけを加工します。
・配線が外に出ている長さは、できるだけ短くしてください。中の歯車に配線が当たらないようにします。
・配線がメカの部分に当たらないよう、マスキングテープなどで固定してください。余った配線は、ネジの柱に巻きつけると納まります。
・リードスイッチと枠側マグネットの間隔は、5mm程度にしてください。離れても 10mm 以内に収めます。
・扉が完全に閉まったときにだけ、閉まったと検知する位置に付けてください。半ドアでも検知するときは、位置を見直します。
・付けたあとは、扉を数回開け閉めして確かめます（取り付け後の動作確認）。扉の開け閉めを検知しているかは、プログラミングコード → ✓ → 941 → ✓ の扉開閉検出確認モードで見られます（リードスイッチと磁石の点検）。
・切り欠く位置は、下の図の赤いところです。上側か下側の、どちらか一方だけを加工します。
・配線が外に出ている長さは、できるだけ短くしてください。中の歯車に配線が当たらないようにします。
・配線がメカの部分に当たらないよう、マスキングテープなどで固定してください。余った配線は、ネジの柱に巻きつけると納まります。
・リードスイッチと枠側マグネットの間隔は、5mm程度にしてください。離れても 10mm 以内に収めます。
・扉が完全に閉まったときにだけ、閉まったと検知する位置に付けてください。半ドアでも検知するときは、位置を見直します。
・付けたあとは、扉を数回開け閉めして確かめます（取り付け後の動作確認）。扉の開け閉めを検知しているかは、プログラミングコード → ✓ → 941 → ✓ の扉開閉検出確認モードで見られます（リードスイッチと磁石の点検）。
側面から出した例。リードスイッチと枠側マグネットが、デッドボルトの通り道から外れています。
配線を出すための加工の位置（8j系・9j系・E06系で共通）。赤いところは、下の端から 13.5mm と 54.5mm の2か所で、幅は3mmほどです。どちらか一方を加工します。
上側を加工した例。配線をテープで固定しています。
内開きと外開きで、リードスイッチを付ける位置を変えてください
リードスイッチを付ける位置は、扉の開き方で変わります。内開きの扉は、室内側から見て戸先（扉の端）が見えているので、戸先に合わせて付けます。外開きの扉は、閉めると戸先の 15〜20mm ほどが室内側の戸当たりの裏に回り込むため、戸先に付けると戸当たりに当たります。外開きの扉では、戸先から吊元側へ 15〜20mm ほどずらして付けてください。ずらす量は戸当たりの幅で変わるので、扉を閉めて当たらない位置を確かめてから貼ります。
| 内開きの扉 | 外開きの扉 | |
|---|---|---|
| 室内側から見た戸先 | 見えている | 戸当たりの裏に隠れる |
| リードスイッチの位置 | 戸先に合わせる | 戸先から吊元側へ 15〜20mm ほどずらす |
| 配線の出し方 | 必ず側面から出す | 側面から出す |
防錆の仕様で、エプトシーラー（スポンジ）を組み込むとき
塩害のある地域などで、防錆用のエプトシーラー（スポンジ）を組み込むときは、次のようにします。
ポイント
・配線を少し長めに出してください。
・コネクタは、スポンジの下から出して差し込みます。
・差し込んだあと、接続部をパテで覆います。
・配線を少し長めに出してください。
・コネクタは、スポンジの下から出して差し込みます。
・差し込んだあと、接続部をパテで覆います。
スポンジを組み込むときは、配線を長めに出します。
スポンジの下からコネクタを出します。
コネクタを差し込みます。
接続部をパテで覆います。
出典：RemoteLOCK 8j・9j・900j 標準施工方法（2026年9月28日の版。内開きと外開きの位置の違いは、2026年10月20日に社内で共有された版）。防錆の仕様の違いは 9j・900jの防錆処理 をご覧ください。
RL8j_cutaway.pdf
扉の追加工の原寸図
公式サイトで 9j の切欠図として配っている、ウエストの原寸図です（2ページ）。錠前のタイプで2種類に分かれます。「LA・DA・D06／LSP／TX タイプ」と「LX タイプ／DA3」で、D06・DA3 はウエストの錠前です。図の中の DT は扉の厚み、L はネジの長さです。
原寸図（PDF・2ページ） PDF
印刷は倍率100%（実際のサイズ）で。印刷した図の寸法を定規で確かめてから使ってください。
ファイルを開く
ファイルを開く
アウターユニットの取付を補強する場合の扉追加工（1ページ目）
LA・DA・D06／LSP／TX タイプ（出典：ウエスト 原寸図（RL8j_cutaway.pdf） 1ページ目）
LX タイプ／DA3（右はアウターユニットの裏面。出典：ウエスト 原寸図（RL8j_cutaway.pdf） 1ページ目）
出典：ウエスト 原寸図（RL8j_cutaway.pdf） 1ページ目（1CC1048 EL12200518-01A）。図の中の注記は下の表に書き起こしてあります。
| LA・DA・D06／LSP／TX タイプ | LX タイプ／DA3 | |
|---|---|---|
| 穴 | 貫通 φ5 | 室外側（テンキー側）φ5・室内側 φ12 |
| 位置 | 錠デッドハブの回転中心から上へ P=69.4mm | 錠デッドハブの回転中心から上へ P=74.4mm 図には、ハブの回転中心から LX タイプは 4mm・DA3 は 2.9mm 上の線からの寸法（LX タイプ 70.4mm・DA3 71.5mm）も書かれています。取付説明書では、LX のこの線は既存穴（φ33）の中心です |
| ネジ | アウターユニット裏面の上のネジ1本を外し、M4皿 D=6 をインナーのベース板からねじ込む。DT30〜40：L=50／DT41〜50：L=60 | アウターユニット裏面の上のネジ1本を外し、M4×15トラスを扉の内側からねじ込む |
| 注記 | ※アウターユニットを左右に調整した場合は、アウターユニットの左右方向の中心に合わせ、P=69.4 の位置に「LX タイプ／DA3 の場合」の加工をして、アウターユニット裏面の上のネジ1本を外し、M4×15トラスを扉の内側からねじ込む | 木の扉の場合は、M4トラスの頭が扉面から飛び出ないようにザグリを入れる。ネジの長さはザグリの深さで適宜選ぶ。 図の右（アウターユニットの裏面）：このネジを外し、扉の厚みに合うネジをインナーのベース板から止める |
シリンダーを残して取り付ける場合の扉追加工（2ページ目）
LA・DA・D06／LSP／TX タイプ（出典：ウエスト 原寸図（RL8j_cutaway.pdf） 2ページ目）。図の中の注記は下の表に書き起こしてあります。
LX タイプ／DA3（出典：ウエスト 原寸図（RL8j_cutaway.pdf） 2ページ目）。図の中の注記は下の表に書き起こしてあります。
出典：ウエスト 原寸図（RL8j_cutaway.pdf） 2ページ目（EL12200518-02A）
| 穴 | 大きさ・加工 | 位置（錠デッドハブの回転中心から） | 使うネジ |
|---|---|---|---|
| φ15 | 配線用。※外部側（室外側）だけで可 | 上へ 132mm | — |
| φ10 | 貫通・2か所（左右の間隔 26mm） | 上へ 120mm（φ15 の中心より 12mm 下） | M5皿でインナーベースからアウターユニットを引き寄せる。DT30〜38：L=45／DT39〜50：L=55 |
| φ5（※） | 貫通。アウターユニットの補強用（必要なとき） | 上へ 189.4mm（φ15 の中心から 57.4mm 上） | アウターユニット裏面の上のネジ1本を外し、M4トラスをインナー側からねじ込む。DT30〜40：L=50／DT41〜50：L=60。アウターユニットの左右の中心に合わせる |
※ LX タイプ／DA3 の図は寸法が同じで、錠デッドハブの回転中心の上にもう1本の線（LX タイプの時 4mm・DA3 の時 2.9mm 上）が書き添えてあります。取付説明書では、LX のこの線は既存穴（φ33）の中心です。
2か所の貫通穴の径（φ8 と φ10）
2か所の貫通穴は φ10 で開けます。 取付説明書（EL25240401）は φ8、原寸図（EL12200518-02A）は φ10 と書かれていますが、φ10 で問題ありません。なお、防火ドアへの配慮と原状回復のため、弊社ではこの2か所の貫通穴を開けない施工を標準にしています。
RemoteLOCK 9j 外観図（DXF）
外観図と主な寸法（CAD）
公式サイトの外観図のCAD（DXF・A3・単位mm）を画像にしたものです。取り付けスペースの検討や、図面への書き込みに使えます。CADのファイルは こちら からダウンロードできます。E06t のCADデータはウエストの製品ページ（west-lock.co.jp）でも案内しています。
外観図の全体（出典：RemoteLOCK 9j 外観図 DXF）
アウターユニット（拡大）
インナーユニット（拡大）
| 部分 | 寸法（mm） |
|---|---|
| アウターユニット | 幅 86・高さ 110・厚み 30 上から見た図の幅 70 錠のハブ回転中心から上端まで 82、下端まで 28 |
| インナーユニット | 幅 53・高さ 180 奥行き 40（サムターンを含めて 55） サムターンの直径 φ46 ハブ回転中心から下端まで 31 |
| リードスイッチの大きさ | 幅 15・高さ 35・厚み 7（厚みは上から見た図） |
| 図の注記 | インナーユニットの正面図は「施錠（左回転）」と「解錠」の2つ。側面図に「ハブ回転中心」 |
※ 寸法は外観図から読み取った値です。取り付けスペースの条件（屋外側・室内側の幅と高さ）は 9j系・900j系の取付チェック をご覧ください。
関連する記事
- 9j系・900j系の取付チェック｜ドアの厚み・対応する錠前・取り付けスペース
- アウタープレートでの取り付け｜扉を加工せずに9j系・900j系を付ける部品と手順
- 9j系・900j系の外部電源化｜通電金具での配線・部材・工事区分・外部電源セット
- 設置と引き渡しの流れ｜施工店からオーナー様への引き渡しとクラウドへの登録
- 新築・リノベーションでの導入準備｜ドアの吊り込みまでにご準備いただくこと
- 900jと9j・8j系・E06系の違い
- 900j 導入ガイド
- LSシリーズの導入ガイド（PDF）
- 機種選びと取り付けチェック
- 賃貸物件へのスマートロック設置｜原状回復と穴あけ加工の考え方
- 防錆処理
- E06s・8j-Fsの取り付け資料
施工中・施工後の技術的なご質問は サポート窓口のフォーム からお送りください。
ほかの機種の資料や施工の流れは 施工資料の一覧（機種ごとの取付チェック・工事マニュアル・切欠図・外観図） から開けます。
