工事マニュアル ／ RemoteLOCK 500i
500iの工事マニュアル
RemoteLOCK 500i（デッドボルトタイプ）を扉に取り付ける工事の手順です。扉に新しく穴を開けて付ける「取り付け工事」と、いまの錠前を外して付け替える「錠前交換と取り付け工事」の2通りを、写真つきで1から8まで順に載せています。あわせて、切欠図（テンプレート）とチューブラー錠・ストライクの寸法、施工の動画をまとめました。取り付けをする施工パートナー（鍵屋さん・施工会社）に向けた内容です。
公式サイトで500iの工事マニュアルとして配っている「取付および錠前交換工事マニュアル」（版の表記なし・2020年7月作成のPDF）と「切欠図」（版の表記なし）をもとにしています。
写真と動画は旧機種の5iです。 元の資料は5iの時代に作られたもので、公式サイトではこれを500iの工事マニュアルとして配っています。ストライクの深さなど、500iの取付チェック資料（2026年4月版）と今のヘルプに合わせて直した数値があります。お手元のPDFと数字が違うときは、この記事のほうが新しい内容です。
注意事項

工事の前に確かめること

扉の厚み、取り付けスペース、ストライク（扉枠の受け）の深さの条件は、500iの取付チェックで確かめてから工事に入ってください。扉の厚みは30〜45mmに対応しています（通常の施工で取り付けられるのは35〜45mmで、30〜35mmはエスカッションプレートなどでの補強が要る場合があります。46〜80mmはご相談ください）。ストライクの深さは16mm以上が要ります。

複数台を取り付けるときは対応表を作ります

複数のRemoteLOCKを取り付ける場合は、取付場所とシリアルナンバーの対応表を作成してください。シリアルナンバーは、クラウド管理画面にデバイスを登録するときに必要になります。取り付けた本体の保証書に部屋番号を書いておくと、対応表をそのまま作れます（RemoteLOCKの購入と取り付けの流れ）。
500iのシリアルナンバーは、製品に同梱されている保証書の裏面に記載されています。保証書を捨てないようご注意ください。保証書は物件オーナー様にお渡しします（RemoteLOCKの購入と取り付けの流れ）。保証書が見つからないときは シリアルナンバーがわからないとき をご覧ください。

単三電池4本を持っていきます

電池は同梱されていません。動作の確認のため、施工のときに単三電池4本をご用意ください。アルカリ乾電池をお使いください（寒冷地ではリチウム乾電池）。充電式の電池は使えません。電池の種類と持ちの目安は 電池の選び方と持ちの目安 にあります。

施工パートナー以外に取り付けを頼む場合

物件の改装などで、弊社の施工パートナー以外（工務店・リノベーション会社・鍵会社など）に取り付けを頼む場合は、この記事と 500iの取付チェック を依頼先の施工会社にご共有ください。
※ 弊社はサポートの観点から、施工パートナーでの施工をおすすめしています。施工不良で弊社がサポートを行う場合は、弊社から施工パートナーに依頼するためです。このときの施工改善費はお客様のご負担になります。また、製品の故障が見込まれる場合は、施工パートナーが施工改善に対応しないことがあります。お近くの施工パートナーは公式サイトの 全国の施工パートナー一覧 でご覧いただけます。
施工中・施工後の技術的なご質問は、サポート窓口の お問い合わせフォーム で承ります。
取り付ける前に

各部の名前と準備する工具

500iは、扉の外側に付ける外側キーパッドと、室内側に付ける内側レシーバーモジュールに分かれています。2つは扉に開けた穴を通したICワイヤーでつながり、扉の側面（フロント）にはデッドボルトの出るチューブラー錠、扉枠にはストライクが付きます。

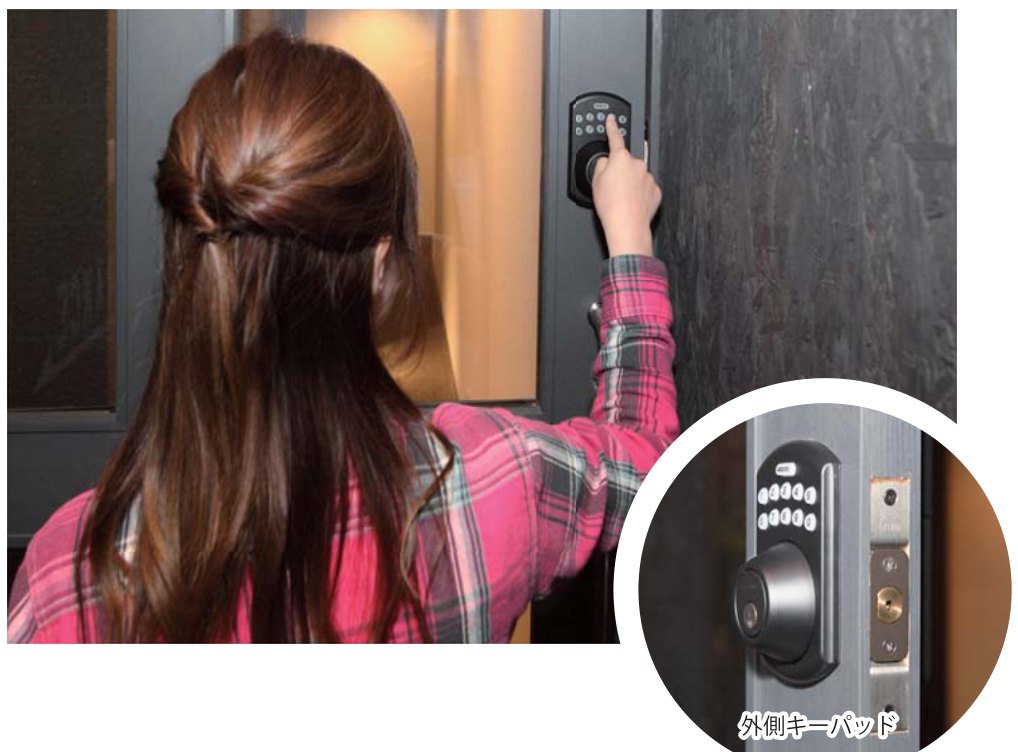

5iを扉に取り付けた様子。外側でキーパッドを押しているところと、外側キーパッドの拡大（扉の側面にチューブラー錠のフロント）
外側キーパッド（扉の外側）

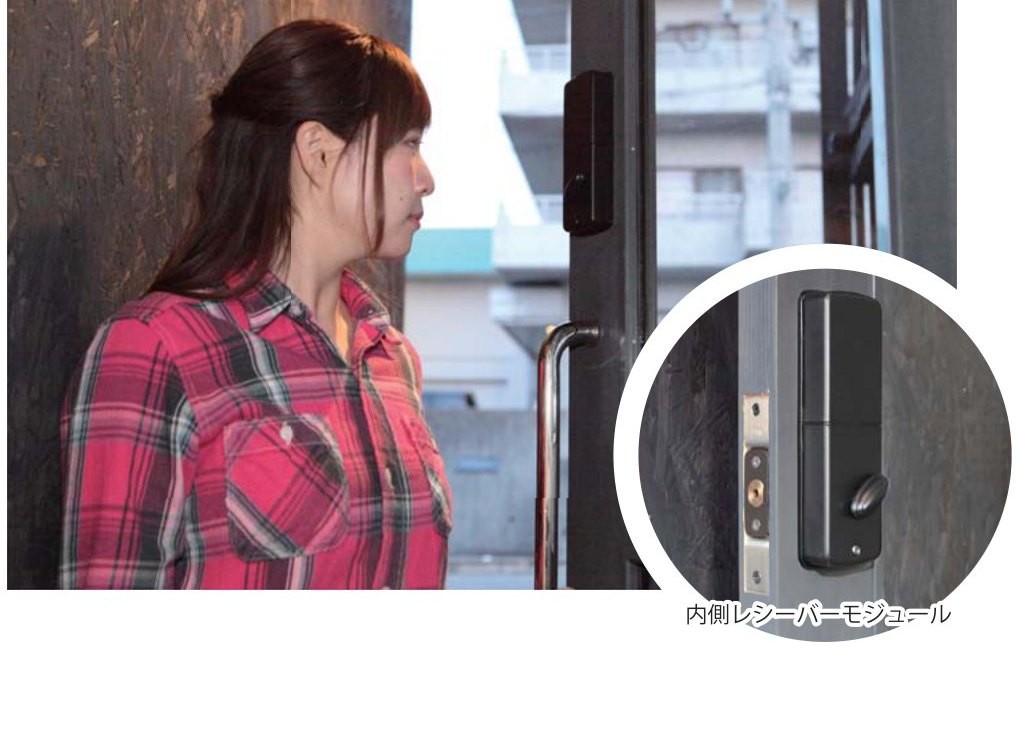

5iを扉に取り付けた様子。室内側から見たところと、内側レシーバーモジュールの拡大（サムターン付き）
内側レシーバーモジュール（室内側）
写真は旧機種の5iです。取り付けたときの様子です。

概略図

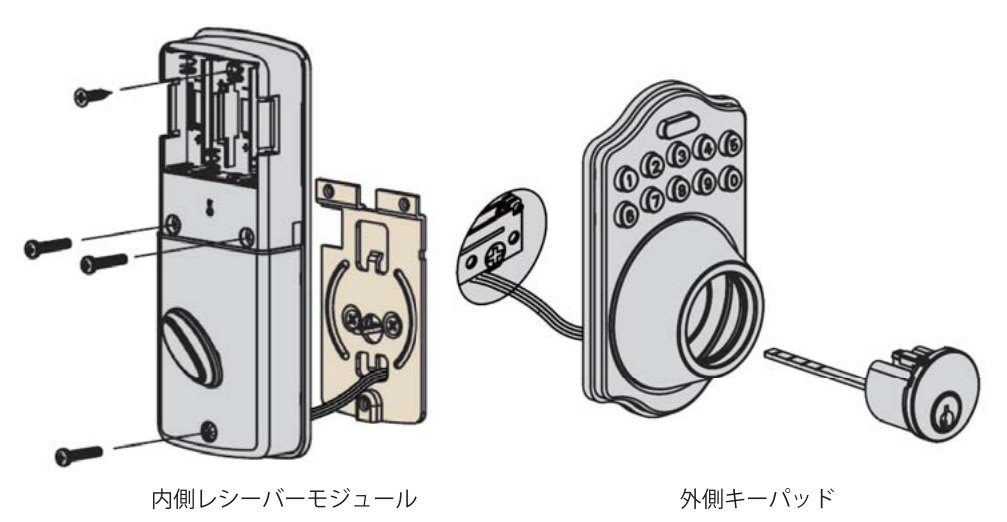

概略図。左は内側レシーバーモジュールとプロテクタープレート、固定するネジ。右は外側キーパッドとICワイヤー、シリンダー
左：内側レシーバーモジュール（プロテクタープレート・固定ネジ）　右：外側キーパッド（ICワイヤー・シリンダー）。図は5iの工事マニュアルのものです。

準備する工具

工事マニュアルが挙げている工具は次のとおりです。本体を通す穴は55mmのホールソーで開けます。扉の側面のチューブラー錠の穴は、26mmのドリルで開けます（取り付け工事の手順1）。
  • 養生および清掃の器具
  • 電動ドリル
  • ベルトサンダー
  • レシプロソー
  • ドリル水平ガイド
  • ノミ
  • ヤスリ
  • 55mmのホールソー
  • ドリルの刃
  • ホールソーガイド

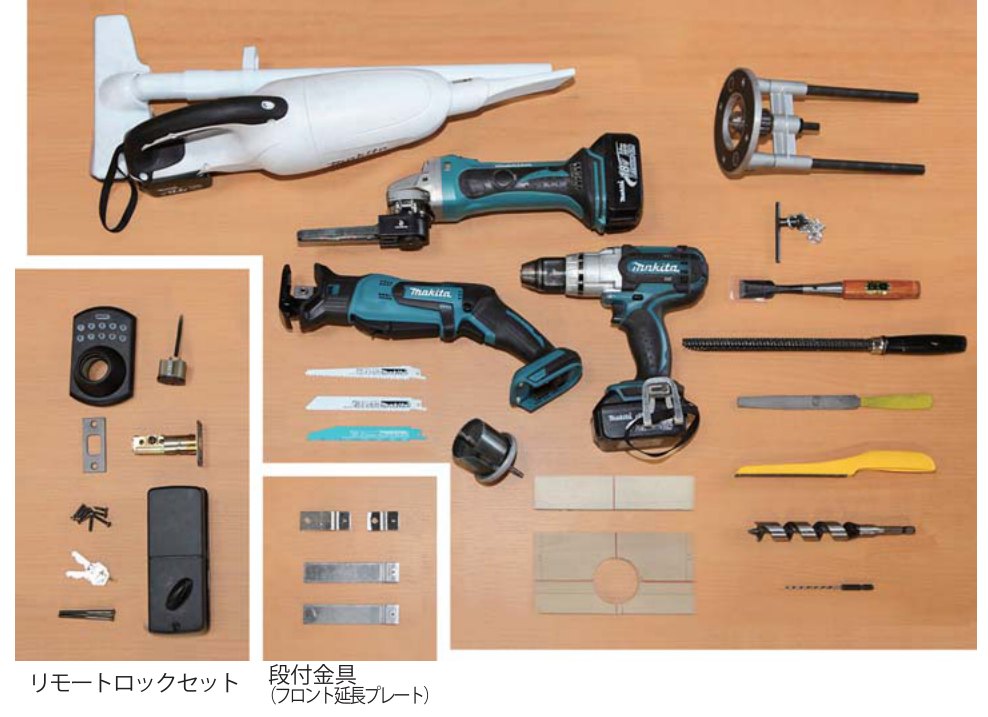

準備する工具の写真。掃除機、電動ドリル、ベルトサンダー、レシプロソーと刃、ホールソーとガイド、ドリル水平ガイド、ノミ、ヤスリ、ドリルの刃。左下にリモートロックセット（本体一式）、下中央に段付金具（フロント延長プレート）
写真の左下は「リモートロックセット」（本体一式・写真は5i）、下の中央は「段付金具（フロント延長プレート）」です。
段付金具は500iに付属していません。 段付金具（フロント延長プレート）は、錠前を交換するときに、いまのフロントの長さに合わせるための金具です（錠前交換の手順2）。ストライク側のトロヨケ、フロント用のエスカッションも付属していません。施工する方でご用意ください。トロヨケは、美和ロックのU9TH型チューブラー錠の付属品をおすすめしています（取付チェック資料 2026年4月版）。
手順A

取り付け工事（扉に新しく穴を開ける）

錠前の付いていない扉に、チューブラー錠の穴と本体の穴を新しく開けて取り付ける手順です。穴の位置と大きさは 切欠図（テンプレート） で確かめてください。写真は旧機種の5iです。
1　フロント（チューブラー錠の穴）の取り付け加工
ドアのフロント（扉の側面）の中心に印を付け、26mmのドリルで中心穴を開けます。フロントを取り付ける部分は、3mm彫り込みます。
ポイント
・チューブラー錠のフロントは幅25.3mm・高さ57.1mm・厚み3.1mmです（チューブラー錠の寸法）。
・木製の建具では、ケースの太さ25mmぎりぎりではなく、余裕を持たせて彫り込みます。

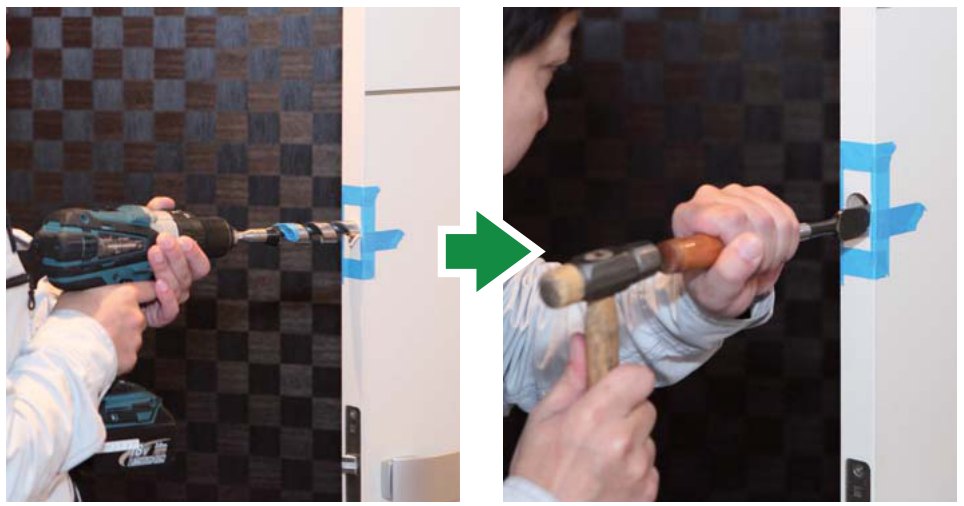

手順1。扉の側面の中心に電動ドリルで26mmの穴を開け、ノミと金づちでフロントの部分を3mm彫り込んでいる写真
左：ドリルで中心穴を開ける　右：ノミでフロントの部分を彫り込む
2　フロント（チューブラー錠の穴）の仕上げ
チューブラー錠がスムーズに納まるよう、穴の仕上げ加工をします。取り付けるドアのフロントの部分は、フラットになるよう仕上げます。

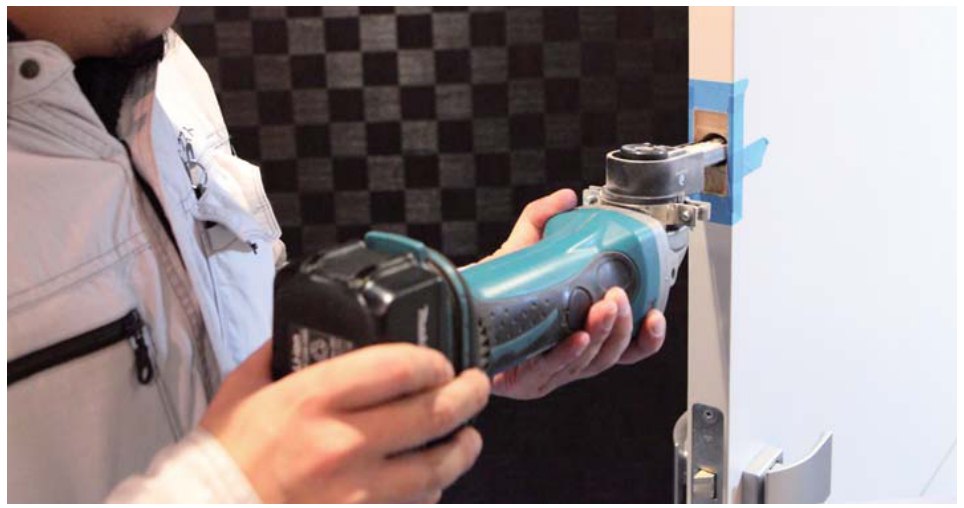

手順2。扉の側面のチューブラー錠の穴とフロントの彫り込みを、電動工具で平らに仕上げている写真
3　本体の取り付け加工（55mmの貫通穴）
ドアの端から、チューブラー錠の中心にあたる部分に芯を取り、55mm径の穴を開けます。扉の外側から室内側まで貫通させてください。
ポイント
・芯の位置（ドアの端からの距離＝バックセット）は60mmまたは70mmです。チューブラー錠は60mmと70mmを切り替えて使えます。
・切欠図のテンプレートの円はΦ54mmです。工事マニュアルと取付チェック資料では55mmで開けます。

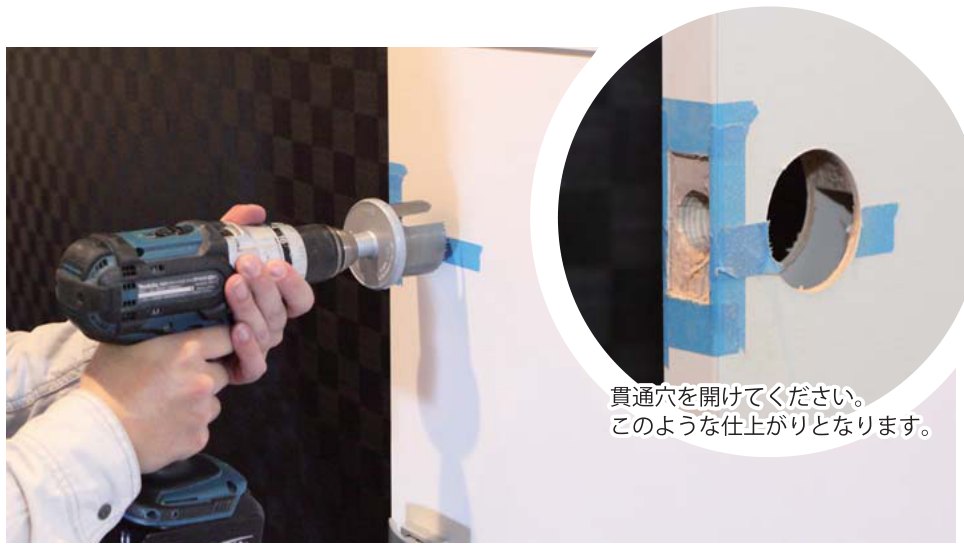

手順3。電動ドリルとホールソーで扉に55mmの穴を開けている写真と、貫通穴とフロントの穴の仕上がりの拡大
右の丸：貫通穴を開けた仕上がり
4　チューブラー錠の取り付け
チューブラー錠を差し込み、水平で傾きがないことを確かめて、ネジでしっかり固定します。このとき、チューブラー錠の上下に気を付けてください（刻まれた文字が読める向きが正しい向きです）。
ポイント
・ネジは付属の木ネジ、またはM4の皿小ネジです（チューブラー錠の寸法）。

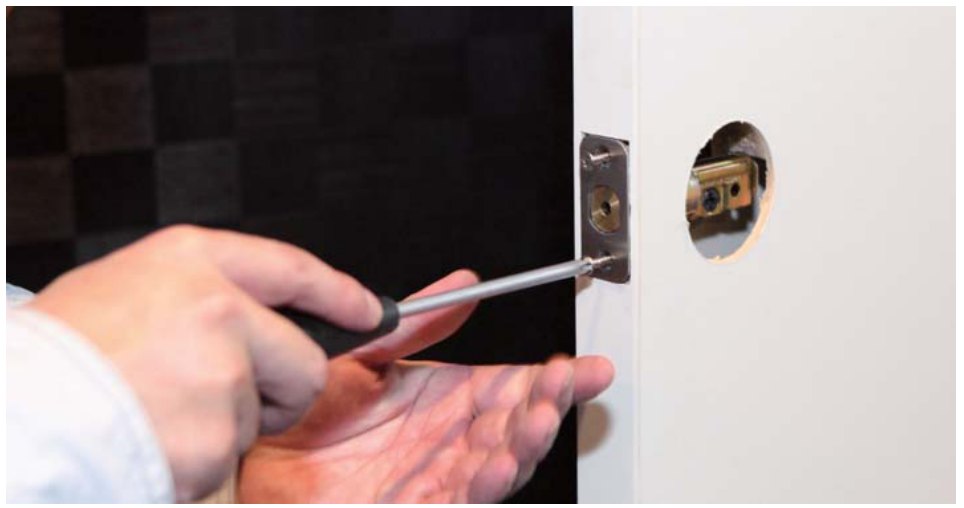

手順4。扉の側面にチューブラー錠のフロントをドライバーでネジ留めしている写真。奥に本体の貫通穴
5　外側キーパッド（本体正面）の取り付け
デッドボルトが引っ込んだ状態で、扉の外側からキーパッドを合わせます。このとき、シリンダーから出ている棒は水平にして取り付けてください。

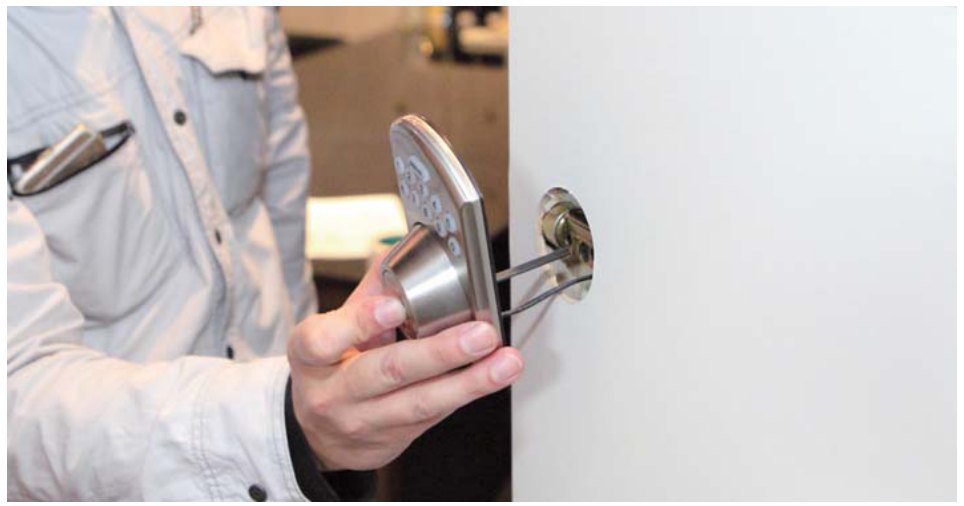

手順5。扉の外側から外側キーパッドを本体の穴に合わせている写真。シリンダーから出た棒とICワイヤーが見える
6　内側プロテクタープレートの取り付け
プロテクタープレートのワイヤーホールからICワイヤーを通し、ネジで固定します。このとき、外側キーパッドが垂直に取り付けられていることを確かめてください。
ポイント
・ICワイヤーのコネクターは、レシーバーモジュールに必ず接続してください。

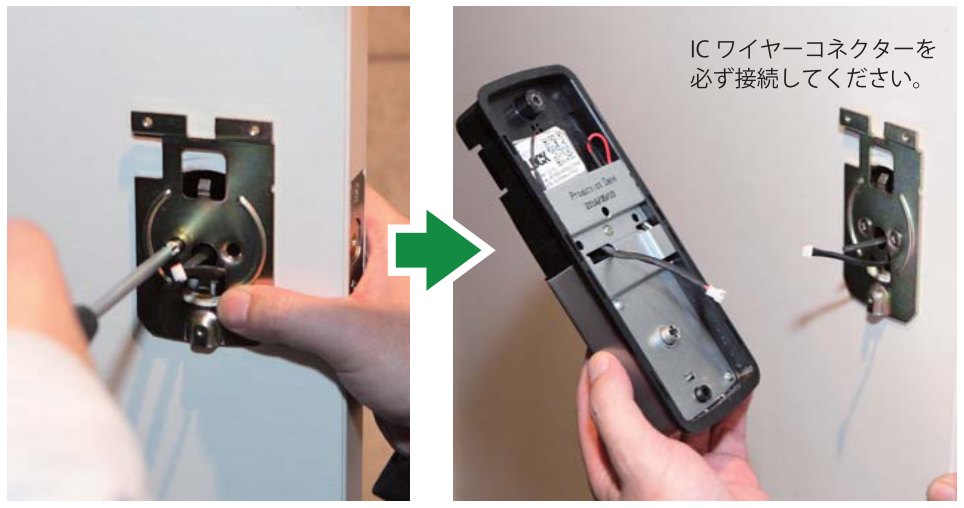

手順6。室内側でプロテクタープレートをネジで固定し、レシーバーモジュールのICワイヤーコネクターを接続している写真
右：ICワイヤーコネクターを必ず接続してください
7　レシーバーモジュールの取り付け
付属のネジ3本で、レシーバーモジュールを固定します。このとき、ドアの開く方向によってサムターンの向きが変わることに注意して取り付けてください。
ポイント
・元の資料（5i）では「22mmのネジ3本」です。500iに同梱のネジは、長いもの2本・短いもの3本・金属ドア用（先の鋭いもの）5本です。
・右開き・左開きのどちらにも対応しています。開き勝手は、取り付けたあとの設定で本体に覚えさせます（取り付けたあとの確認）。

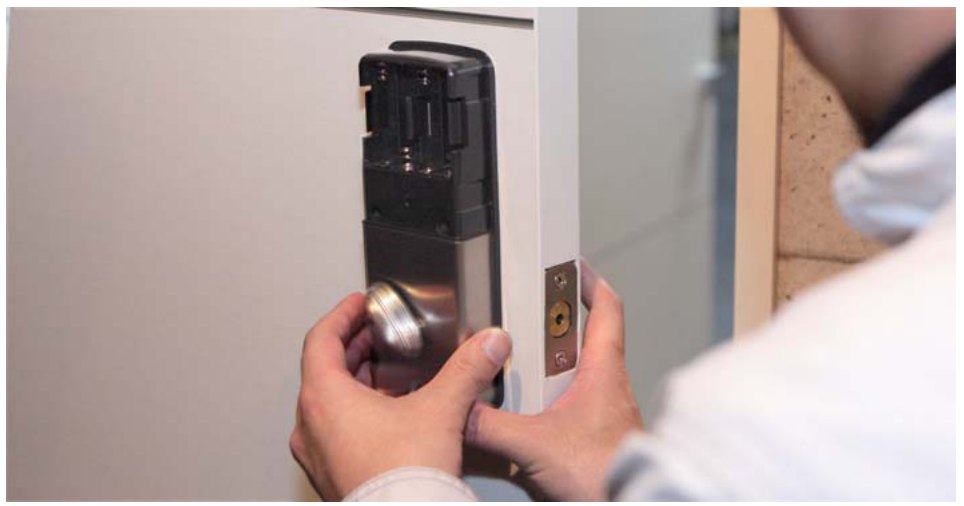

手順7。室内側でレシーバーモジュールをプロテクタープレートに合わせて取り付けている写真
8　電池とストライクの取り付け
電池カバーを外して、単三電池4本を入れます。ストライクは、奥行き（深さ）を16mm以上確保して取り付けてください。デッドボルトは施錠したときに15.8mm飛び出します。
ポイント
・電池はアルカリ乾電池をお使いください（寒冷地ではリチウム乾電池）。
・元の資料（5i）では「ストライクの奥行きは26mm以上」です。500iは取付チェック資料（2026年4月版）の「16mm以上」に合わせています。
・2019年3月以前に出荷された本体は、デッドボルトの長さが25mm、フロント金具が丸型です（取付チェック資料 2026年4月版）。この場合は元の資料どおり、ストライクの奥行きを26mm以上とってください。
・ストライクの受け口とデッドボルトの遊びは小さめです。扉の建て付けを確かめ、ドアクローザーなどを調整してください。建て付けがゆるく調整が難しい場合は、ストライクの受け口の幅を広げてください。

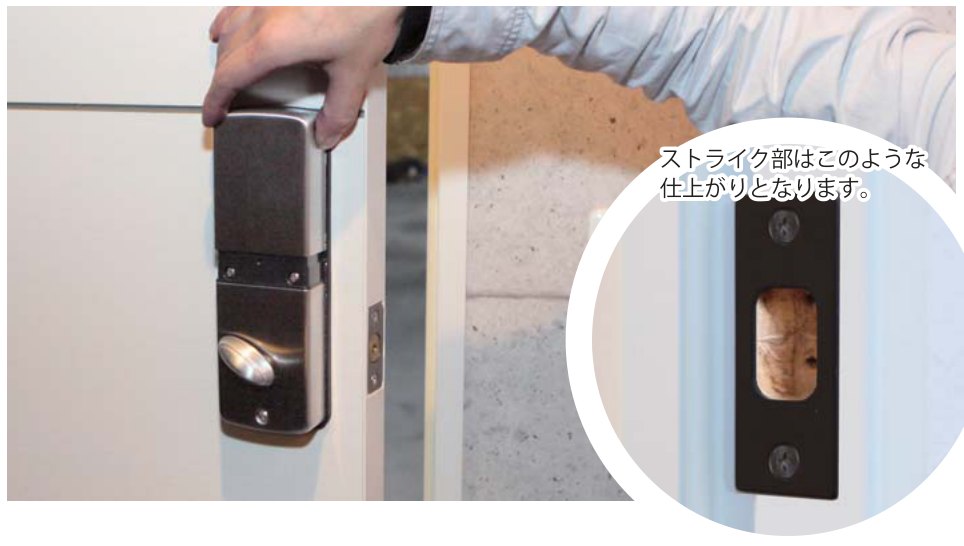

手順8。電池を入れたレシーバーモジュールにカバーを付けている写真と、扉枠に取り付けたストライクの仕上がりの拡大
右の丸：ストライクの仕上がり
手順B

錠前交換と取り付け工事（いまの錠前を外す）

いま付いている錠前（シリンダー・サムターン・錠ケース）を外し、その穴を生かして500iを取り付ける手順です。手順3から先は 取り付け工事 とほぼ同じです。写真は旧機種の5iです。
1　いまの錠前を取り外す
いまのシリンダー、サムターン、錠前を取り外してください。

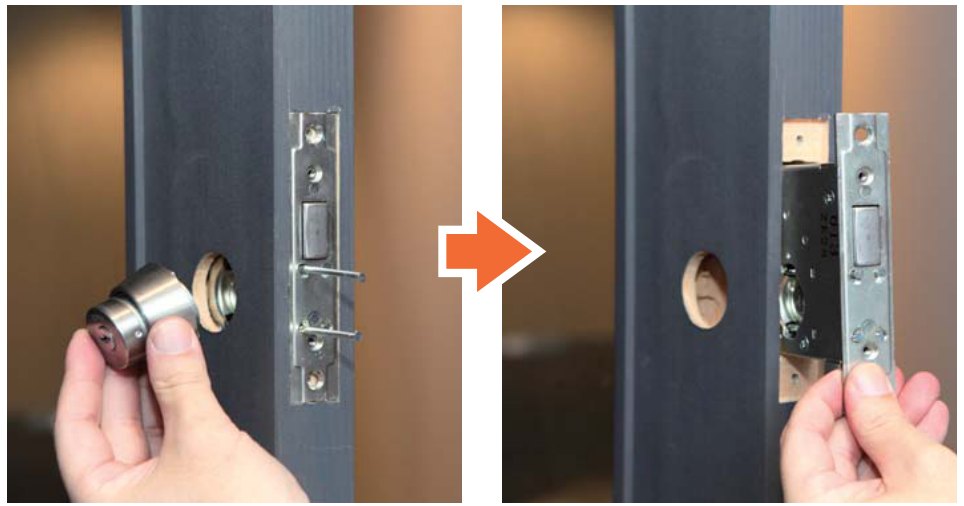

錠前交換の手順1。扉からシリンダーを抜き、錠ケースを扉の側面から引き抜いている写真
左：シリンダーを外す　右：錠ケースを抜く
2　チューブラー錠の穴のフロントの延長加工
段付金具（フロント延長プレート）を加工して、チューブラー錠に取り付けてください。このとき、いまのフロントの長さと合うように注意してください。
ポイント
・段付金具は500iに付属していません。施工する方でご用意ください。

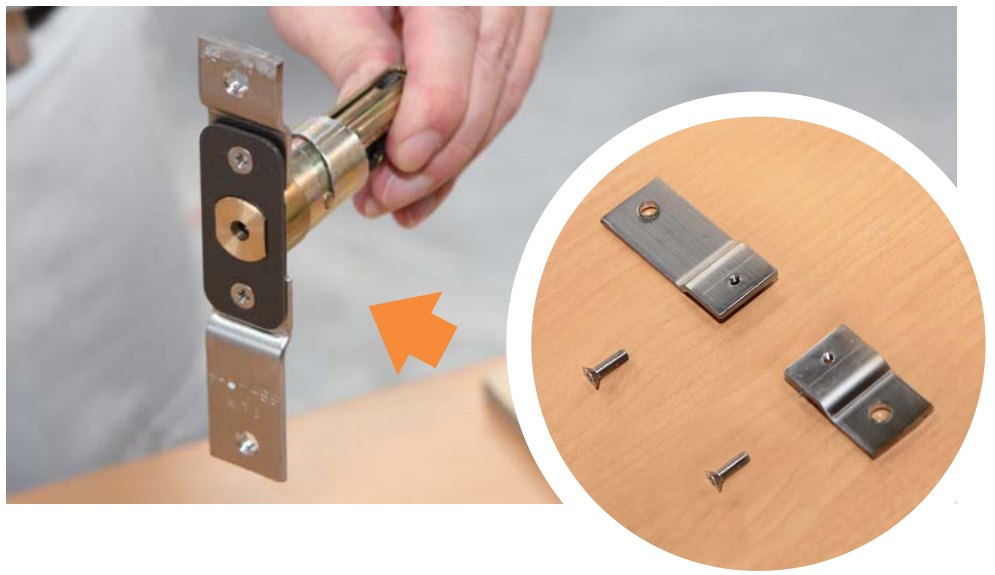

錠前交換の手順2。チューブラー錠のフロントの上下に段付金具を取り付けた写真と、段付金具2個と皿ネジ2本の拡大
右の丸：段付金具（フロント延長プレート）とネジ
3　本体の取り付け加工（55mmの貫通穴）
ドアの端から、チューブラー錠の中心にあたる部分に芯を取り、55mm径の穴を開けます。

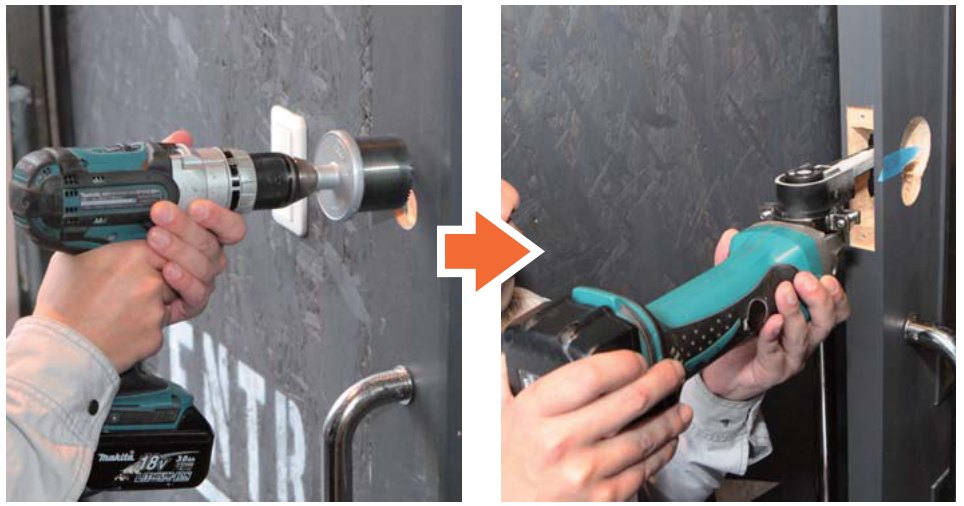

錠前交換の手順3。ホールソーで扉に55mmの穴を開け、扉の側面の錠ケースの穴を電動工具で加工している写真
左：ホールソーで本体の穴を開ける　右：扉の側面を加工する
4　チューブラー錠の取り付け
チューブラー錠を差し込み、水平で傾きがないことを確かめて、ネジでしっかり固定します。このとき、チューブラー錠の上下に気を付けてください（刻まれた文字が読める向きが正しい向きです）。

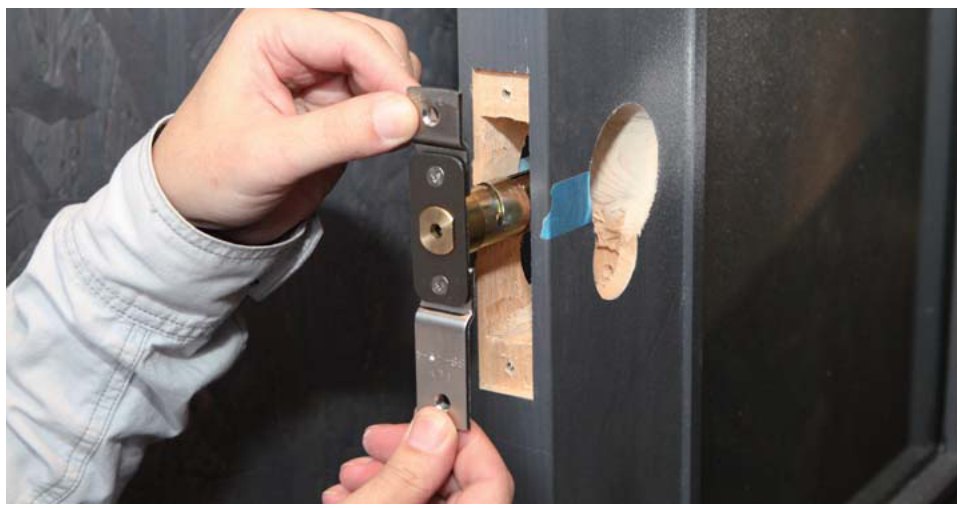

錠前交換の手順4。段付金具を付けたチューブラー錠を、扉の側面の元の錠ケースの穴に差し込んでいる写真
5　外側キーパッド（本体正面）の取り付け
本体の取り付け穴に、ドアの外側からキーパッドを合わせます。このとき、シリンダーから出ている棒は水平にして取り付けてください。
ポイント
・デッドボルトは引っ込めた状態で合わせます（取り付け工事の手順5と同じ）。

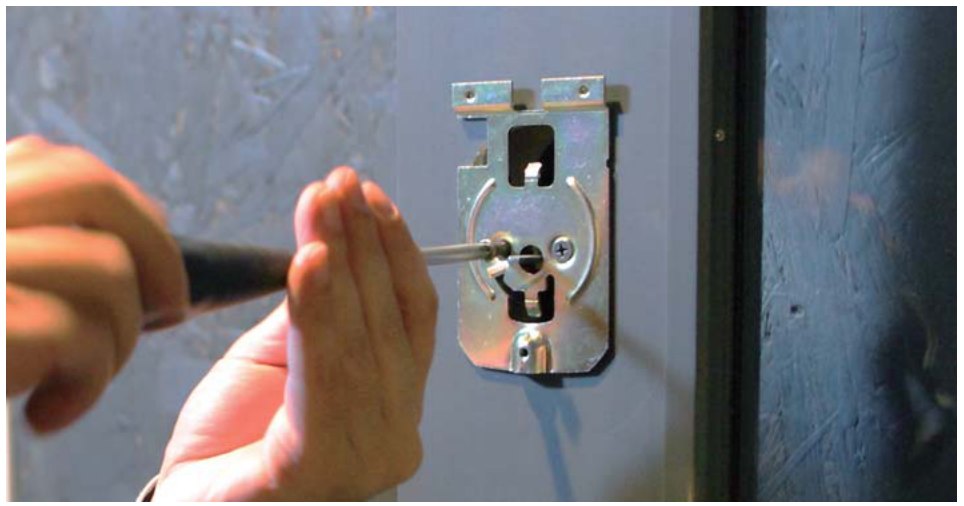

錠前交換の手順5の写真。室内側でプロテクタープレートをネジで固定しているところ
写真は元の資料のままです（室内側でプロテクタープレートを留めている場面。外側キーパッドの合わせ方は取り付け工事の手順5の写真をご覧ください）
6　内側プロテクタープレートの取り付け
プロテクタープレートのワイヤーホールからICワイヤーを通し、ネジで固定します。このとき、外側キーパッドが垂直に取り付けられていることを確かめてください。
ポイント
・ICワイヤーのコネクターは、レシーバーモジュールに必ず接続してください。

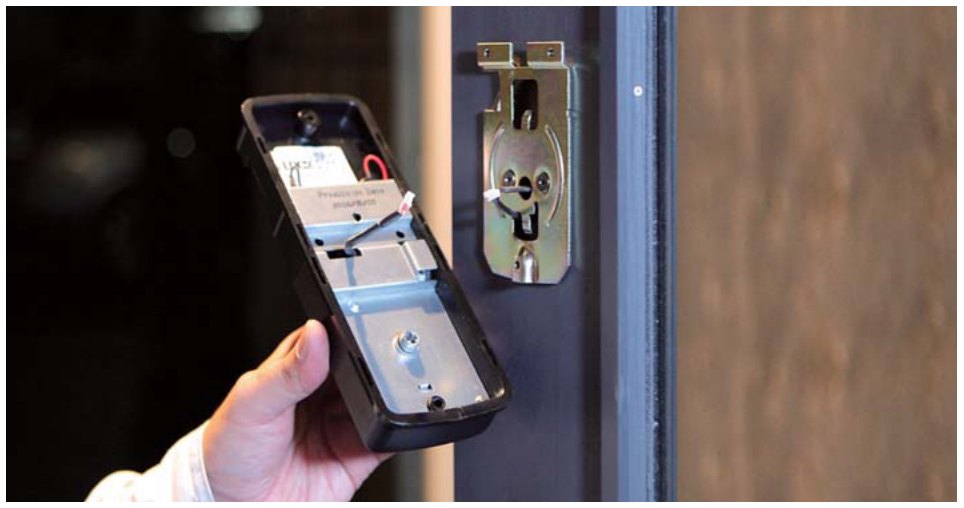

錠前交換の手順6。プロテクタープレートにICワイヤーを通し、レシーバーモジュールを近づけている写真
7　レシーバーモジュールの取り付け
付属のネジ3本で、レシーバーモジュールを固定します。このとき、ドアの開く方向によってサムターンの向きが変わることに注意して取り付けてください。

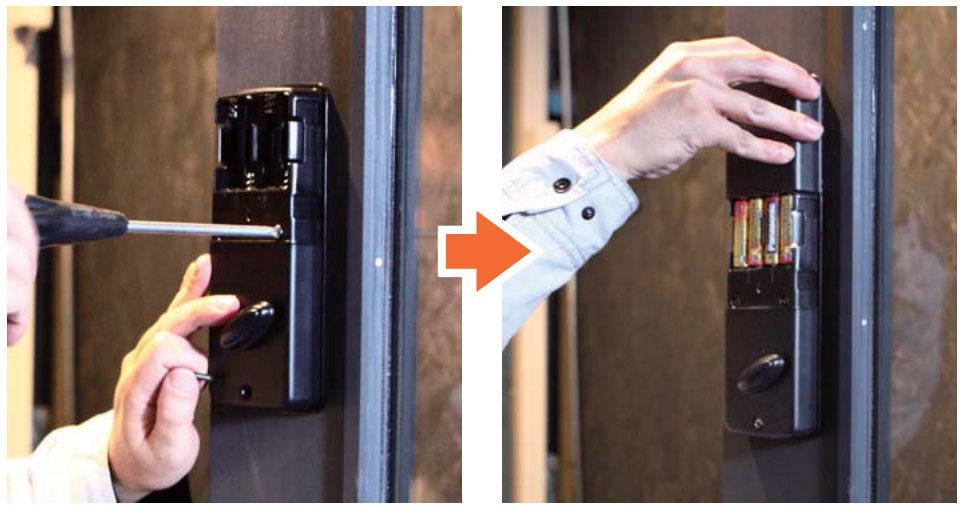

錠前交換の手順7。レシーバーモジュールをドライバーでネジ留めし、電池ボックスに単三電池4本を入れてカバーを付けている写真
左：ネジで固定する　右：電池を入れてカバーを付ける
8　電池とストライクの取り付け
電池カバーを外して、単三電池4本を入れます。ストライクは、奥行き（深さ）を16mm以上確保して取り付けてください。
ポイント
・元の資料（5i）では「26mm以上」です。500iは取付チェック資料（2026年4月版）の「16mm以上」に合わせています。
・2019年3月以前に出荷された本体（デッドボルトの長さが25mm・フロント金具が丸型）は、26mm以上とってください（取り付け工事の手順8）。

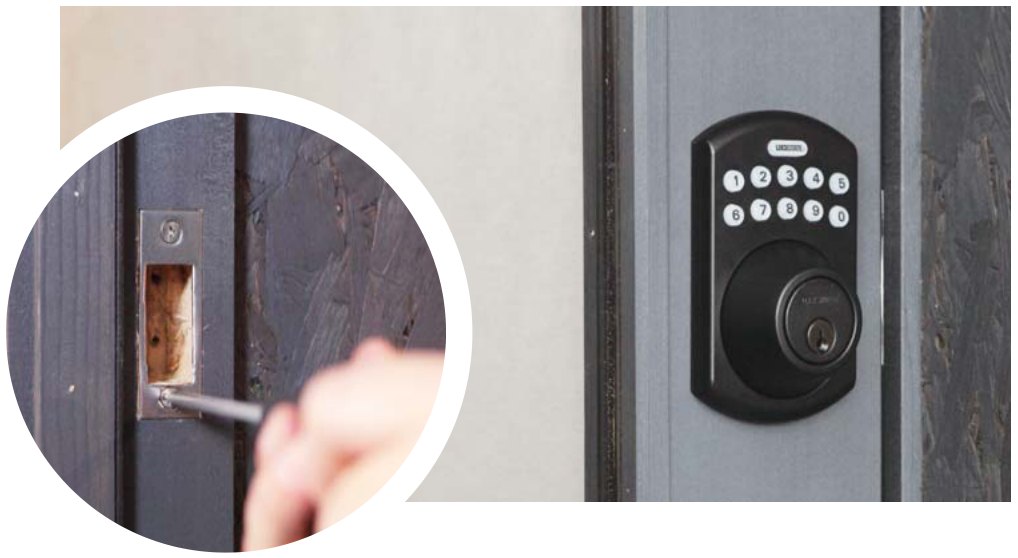

錠前交換の手順8。扉枠にストライクをネジ留めしている拡大と、取り付けが終わった扉の外側キーパッド
左の丸：ストライクの取り付け　右：取り付けが終わった外側キーパッド
切欠図

切欠図とチューブラー錠・ストライクの寸法

公式サイトで500iの切欠図として配っている資料（RL5i_cutaway.pdf）の2ページ目です。上半分が穴あけのテンプレート、下半分がチューブラー錠とストライクの寸法図です。

テンプレート（穴あけの位置）

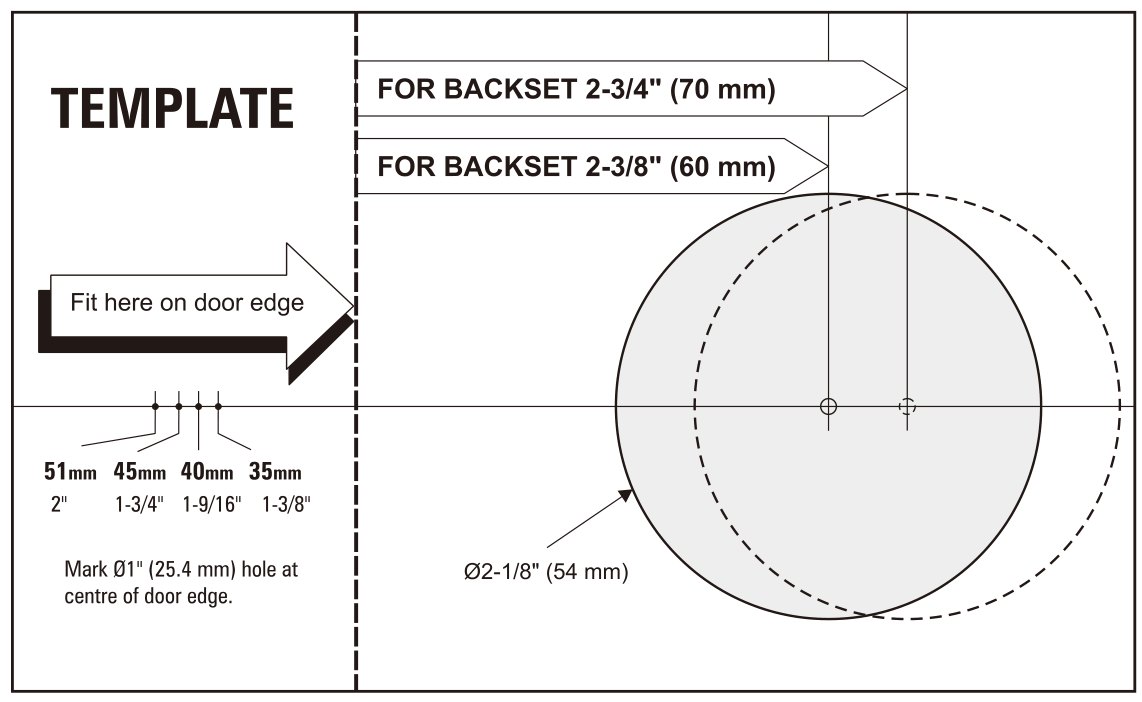

穴あけのテンプレート。ドアの側面に合わせる線、バックセット70mm（2-3/4インチ）と60mm（2-3/8インチ）の中心、本体の穴Φ54mm（2-1/8インチ）、扉の厚みの目盛り51・45・40・35mm
テンプレートの英語の書き込みの意味は下の表のとおりです。
テンプレートの書き込み 意味と寸法
Fit here on door edge 矢印の先の破線を、ドアの角（扉の面と側面の境目）に合わせます
FOR BACKSET 2-3/4" (70 mm) バックセット70mmのときの本体の穴の中心（破線の円）
FOR BACKSET 2-3/8" (60 mm) バックセット60mmのときの本体の穴の中心（実線の円）
Ø2-1/8" (54 mm) 本体の穴の直径Φ54mm
工事マニュアル・取付チェック資料（2026年4月版）では55mmの穴（55φ開口）です
51mm 2" ／ 45mm 1-3/4" ／ 40mm 1-9/16" ／ 35mm 1-3/8" 扉の厚みごとの、ドアの側面での中心の位置の目盛り
500iを通常の施工で取り付けられる扉の厚みは35〜45mmです。30〜35mmは補強が要る場合があります（500iの取付チェック）
Mark Ø1" (25.4 mm) hole at centre of door edge. ドアの側面の厚みの中心に、直径1インチ（25.4mm）の穴の印を付けます
工事マニュアルでは26mmのドリルで開けます
切欠図（テンプレート・寸法図）　PDF
2ページ（1ページ目は注意事項、2ページ目がA4縦のテンプレートと寸法図）。テンプレートの円は原寸（直径54mm）で描かれています。原寸で使うときは、PDFを倍率100%（実際のサイズ）で印刷し、印刷した円の直径を定規で測って54mmあることを確かめてから使ってください。下半分のチューブラー錠とストライクの図は原寸に近い縮尺ですが正確ではありません。寸法は図の数値（表）で確かめてください。
ファイルを開く

チューブラー錠の寸法

切欠図の「参考：チューブラーとの関係」の図です。上が横から見た図、下がフロントを正面から見た図です。

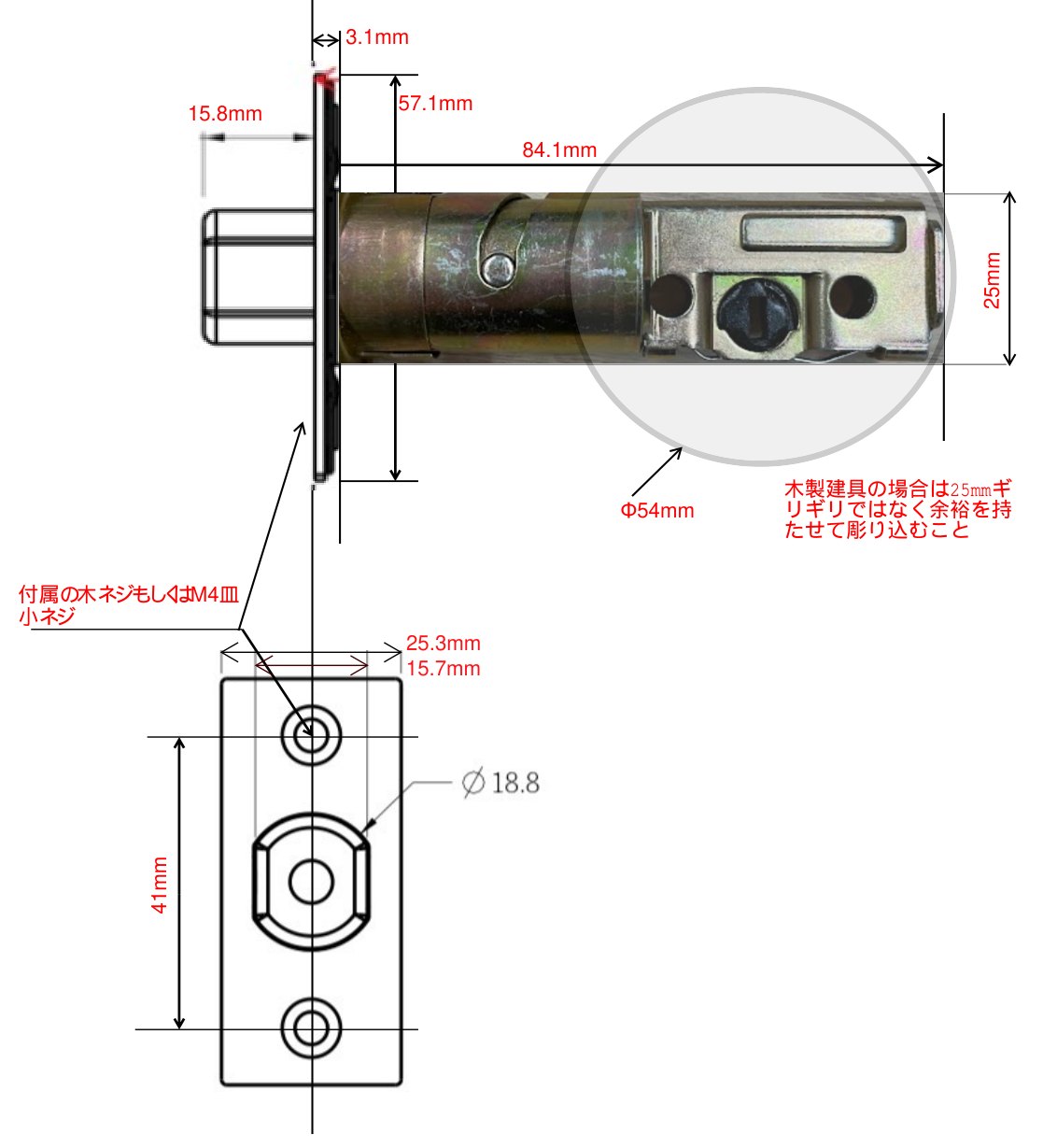

チューブラー錠の寸法図。フロント幅25.3mm・高さ57.1mm・厚み3.1mm、デッドボルトの出15.8mm、フロントからケース先端まで84.1mm、ケースの太さ25mm、本体の穴Φ54mm、フロントのネジ穴の間隔41mm、デッドボルトΦ18.8・幅15.7mm
部分 寸法
フロント（扉の側面に付く板） 幅25.3mm × 高さ57.1mm、厚み3.1mm
フロントのネジ穴の間隔 41mm（付属の木ネジ、またはM4の皿小ネジで留めます）
デッドボルト Φ18.8mm、幅15.7mm。施錠したときにフロントから15.8mm出ます
ケース（扉の中に入る筒）の太さ 25mm
木製の建具では、25mmぎりぎりではなく余裕を持たせて彫り込んでください
フロントの裏からケースの先端まで 84.1mm
本体の穴 Φ54mm（図の値）
工事マニュアル・取付チェック資料では55mm

ストライクの寸法

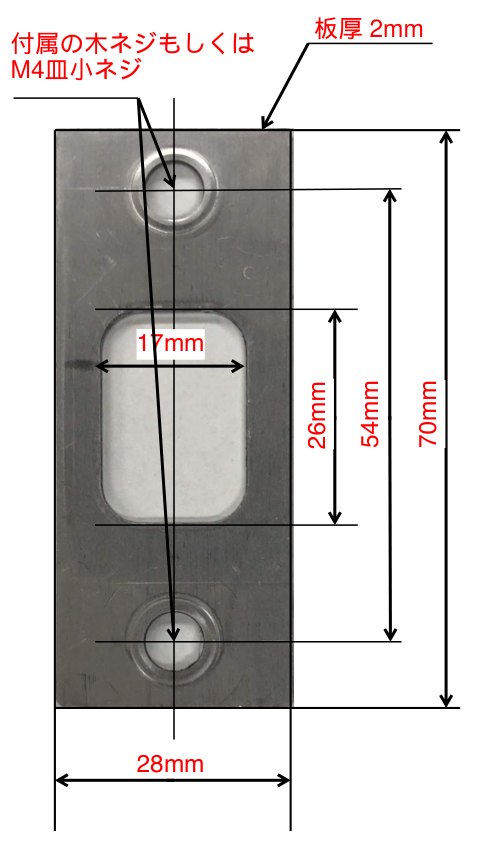

ストライクの寸法図。幅28mm・高さ70mm・板厚2mm、ネジ穴の間隔54mm、受け口の幅17mm・高さ26mm
部分 寸法
ストライクの大きさ 幅28mm × 高さ70mm、板厚2mm
ネジ穴の間隔 54mm（付属の木ネジ、またはM4の皿小ネジで留めます）
受け口（デッドボルトが入る穴） 幅17mm × 高さ26mm
受けの深さ 16mm以上（取付チェック資料 2026年4月版）
2019年3月以前出荷の本体（デッドボルト25mm）は26mm以上
引き渡しの前に

取り付けたあとの確認

取り付けと電池の装着が終わったら、本体に解錠の状態を覚えさせる操作（140）を行います。デッドボルトが引っ込んでいる（解錠の）状態で、キーパッドから次のとおり入力してください。入力したあと、上部楕円ボタンが緑色に点灯します。
プログラミングコード（初期値 123456）→ 上部楕円ボタン → 140 → 上部楕円ボタン
続けて、施錠と解錠を確かめます。工場出荷の状態では、「4321」を押すと解錠し、上部楕円ボタンを押すと施錠します。物理鍵でも施錠・解錠できることを確かめてください。
確認の項目と、うまく動かないときの見直しは 設置後の確認、クラウド管理画面への登録とWi-Fiの設定は 500i 導入ガイド にあります。物件オーナー様への引き渡しの流れは 設置と引き渡しの流れ をご覧ください。
動画

取り付け工事の動画

公式サイトで500iの動画マニュアルとして案内している、取り付け工事の説明の動画です。動画の本体は旧機種の5iです。
動画：RemoteLock 5iの取付工事説明です（RemoteLock Japan）　YouTubeで開く
ダウンロード

元の資料（PDF）

この記事のもとにした資料です。印刷して現場に持っていくときにお使いください。
取付および錠前交換工事マニュアル　PDF
A4横・6見開き。版の表記はありません（PDFの作成は2020年7月）。写真は旧機種の5iです。ストライクの深さは、この記事の値（16mm以上）をお使いください。
ファイルを開く
切欠図　PDF
2ページ（テンプレートと寸法図は2ページ目・A4縦）。版の表記はありません。テンプレートは原寸です。倍率100%（実際のサイズ）で印刷し、定規で寸法を確かめてから使ってください。
ファイルを開く
※ 500iのCADデータのご用意はありません。
