RemoteLOCK 9j を、扉に穴を開けずに取り付けるための部品「アウタープレート」の資料です。 既存のシリンダーと物理鍵を残したまま、屋外側の本体をアウタープレートごと両面テープで扉に貼って固定します。 取り付けを行う施工会社様（鍵屋さん・施工パートナー）と、扉を加工できない物件で導入を検討している物件オーナー様・管理会社様に向けた内容です。株式会社ウエストの取付説明書 E06-OOP-01（公式サイトの「アウタープレート（9j／8j／8j-F）」）と、9jシリーズ 取付チェック資料（2026年4月版）をもとにしています。
900j の扱い アウタープレート施工は、9j と同じく 900j でも使えます（機種選びと取り付けチェック・賃貸物件へのRemoteLOCK設置）。900j は 9j の代替機種で、外観・設置条件・設置方法が 9j と同じです（900jと9j・8j系・E06系の違い）。9j-Q・900j-Q は外部電源が必須のため、取り付け方を「穴あけ施工＋外部電源の工事」としてご案内しています。
扉を加工しない取り付け方
アウタープレート施工のしくみ
アウタープレートは、9j の屋外側の本体（テンキー）の裏に付ける黒い板です。下側の輪をシリンダーのまわりに挟み込み、両面テープで扉の表面に貼ります。扉に切り欠きや穴を開けないので、原状回復が必要な扉や、穴を開けられない扉でも、既存のシリンダーを残したまま取り付けられます。9j 本体とは別のオプション部品で、費用はお見積りでご案内します（賃貸物件へのRemoteLOCK設置）。
元の資料はウエストの製品「E06」の取付説明書です。資料の中の「アウターユニット」は屋外側の本体（テンキー）、「インナーユニット（インナー）」は室内側の本体にあたります。ヘルプでは 9j・8j を「E06」と並べて書いています（900jと9j・8j系・E06系の違い）。

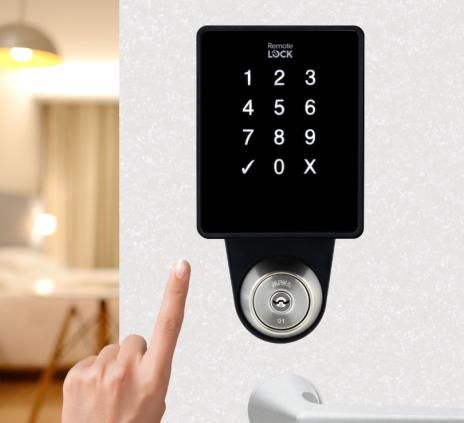

屋外側から見たところ。テンキーの下の輪の中が既存のシリンダーです。出典：9jシリーズ 取付チェック資料 p1

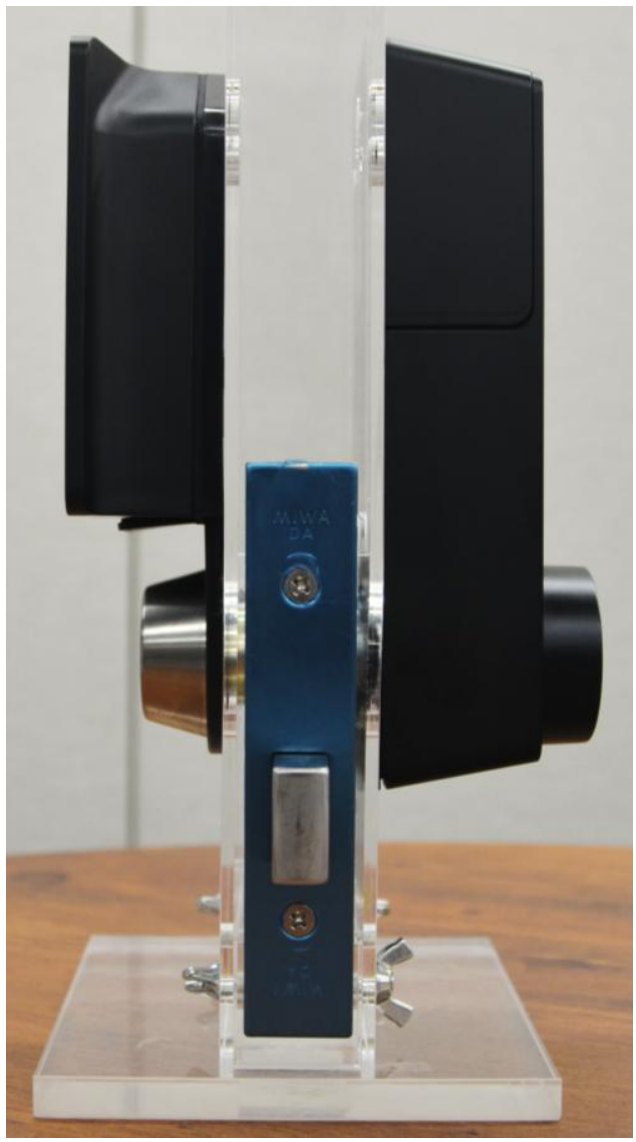

取り付けた例（見本用の透明な扉を戸先側から見たところ。左が屋外側）。錠前は MIWA DA錠・バックセット 51mm です。出典：9jシリーズ 取付チェック資料 p1

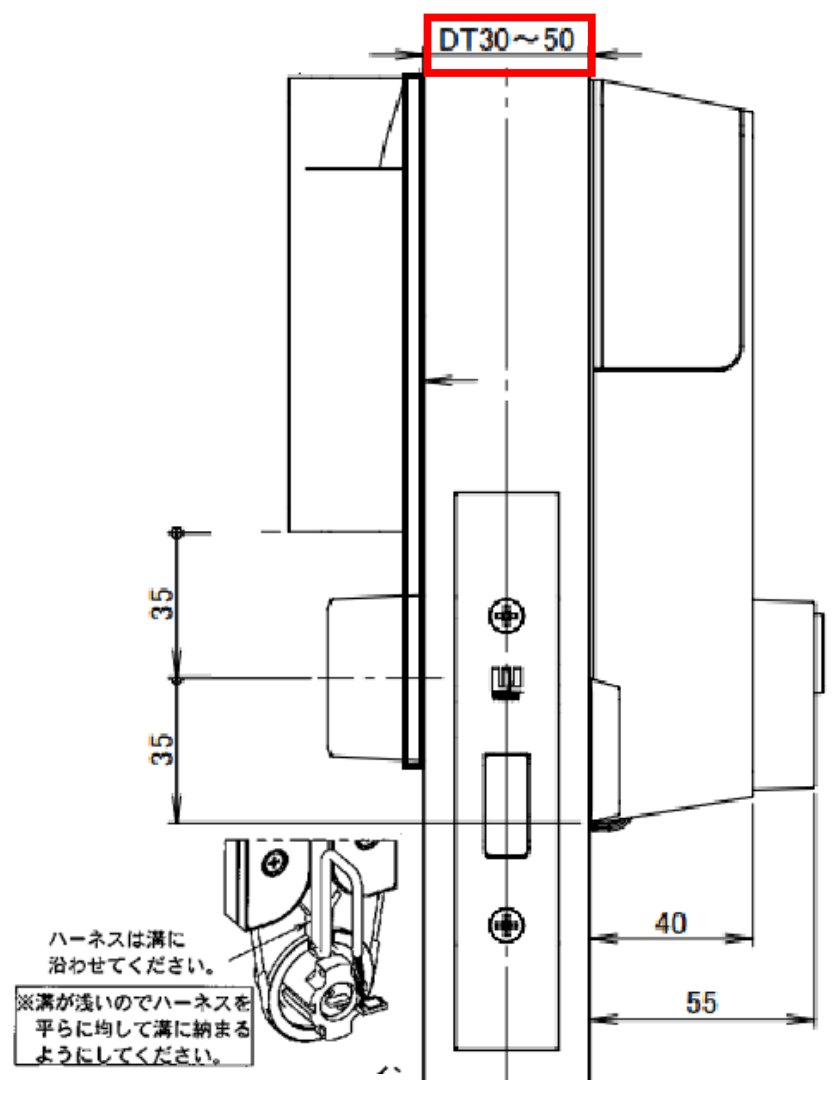

断面の図（左が屋外側、右が室内側。単位 mm）。出典：9jシリーズ 取付チェック資料 p1（株式会社ウエストの資料から抜粋・改変したもの）
断面の図の寸法は次のとおりです。ドアの厚み（DT）30〜50mm、屋外側の本体の下端からシリンダーの中心まで 35mm、シリンダーの中心から室内側の本体の下端まで 35mm、扉の面から室内側の本体の面まで 40mm、サムターンの先まで 55mm です。屋外側の本体と扉のあいだの板がアウタープレートで、シリンダーの下まで伸びています。
両面テープが十分に密着しないことがあります。 扉の素材・塗装・表面の凹凸によっては、しっかり固定できない場合があります。剥がれやズレが心配な場合や、業務で使う扉には、扉に穴を開けて取り付ける方法（穴あけ施工）をお勧めしています（機種選びと取り付けチェック・2つの取り付け方）。
防火ドアは、取り付ける前に扉のメーカーにお問い合わせください 取付チェック資料には「ドア加工不可な防火ドア」でもシリンダー残しで取り付けられるとありますが、国土交通大臣の認定を受けた扉では、取り付けや加工によって、その扉の防火性能を損なうことがあります。扉を加工しないアウタープレート施工でも、防火ドアへのRemoteLOCK設置 で扉の認定を確かめ、取り付けてよいかどうかを扉のメーカーにお問い合わせください。
取付チェック
取り付ける前に確かめること
アウタープレート施工で取り付けるには、取付チェック資料（2026年4月版）の基本要件（ドアの厚み・対応する錠前・取り付けスペース）を満たす必要があります。錠前は、下の一覧の錠前が付いた扉に限られます。詳しい判定表は 9j系・900j系の取付チェック にあります。
取付チェック（9jシリーズ 取付チェック資料 2026年4月版）
□ 対応する錠前 下の 対応する錠前
□ 取り付けスペース 屋外側 幅110mm・高さ110mm 以上、室内側 幅110mm・高さ260mm 以上（判定表）
□ 貼り付ける面 アウタープレートを貼る平らな面があること（下の 貼り付ける面とシリンダーの条件）
写真で取り付けられるかを確かめる場合は、ドア写真・図面ご提出フォーム から扉と錠前まわりの写真をお送りください（扉の種類が複数ある物件や、まだ扉がない場合も、同じフォームから進めます）。お近くの施工パートナーは 全国の施工パートナー一覧 でご覧いただけます。
対応する錠前
アウタープレート施工が使えるのは、次の錠前が付いている扉です。判断には、今のヘルプと取付チェック資料の一覧を使ってください。
| メーカー | 対応する錠前（今のヘルプ・取付チェック資料） | ウエストの取付説明書 E06-OOP-01 の記載 |
|---|---|---|
| WEST | CA2・CA3・CA5・CA6・DA2・DA3・D06 推奨標準錠は CA3・CA6・DA3 |
D06・CA3・3A6・DA3 |
| MIWA | LA・DA・LSP | LA・DA・LSP・TE・LE |
| GOAL | LX・HD・TX | LX・HD・TX |
| バックセット | 外開きの扉：38〜64mm 内開きの扉：51〜64mm |
記載なし（内開きの扉のオフセットは下の 条件） |
※ 一覧の出典は 賃貸物件へのRemoteLOCK設置 と 9j系・900j系の取付チェック（2026年4月版の取付チェック資料 p2 と同じ）です。ウエストの取付説明書の一覧はこれと違い、WEST の CA2・CA5・DA2 がなく、MIWA の TE・LE があります。WEST の CA2・CA5・DA2 にも付けられます。MIWA の TE・LE に付けるときは、特注の部品が要ります。「3A6」は元の資料の表記のままです。TE・LE や一覧にない錠前の扉は、工事の前に ドア写真・図面ご提出フォーム で錠前まわりの写真をお送りください。扉の仕様や環境によっては、一覧の錠前でも取り付けられない場合があります。
貼り付ける面とシリンダーの条件
扉に、アウタープレートを貼る平らな面（設置平面）がとれるかを確かめます。設置面の汚れは、事前にふき取ってください。
| 項目 | 条件 |
|---|---|
| 設置平面の大きさ | 幅 70mm・高さ 145mm（シリンダーの中心まで）と、シリンダーの中心から半径 25mm（R25）の範囲 |
| オフセット | アウターユニット（テンキー）を、シリンダーの中心から左右それぞれ最大 20.5mm ずらして取り付けられます |
| シリンダーカラーの直径 | φ40〜φ46mm |
| シリンダーカラーと扉のすき間 | シリンダーカラーが扉から 3mm 以上離れている必要があります |
| 内開きの扉 | 開け閉めの途中でも、アウターユニットと枠のあいだにすき間ができること |

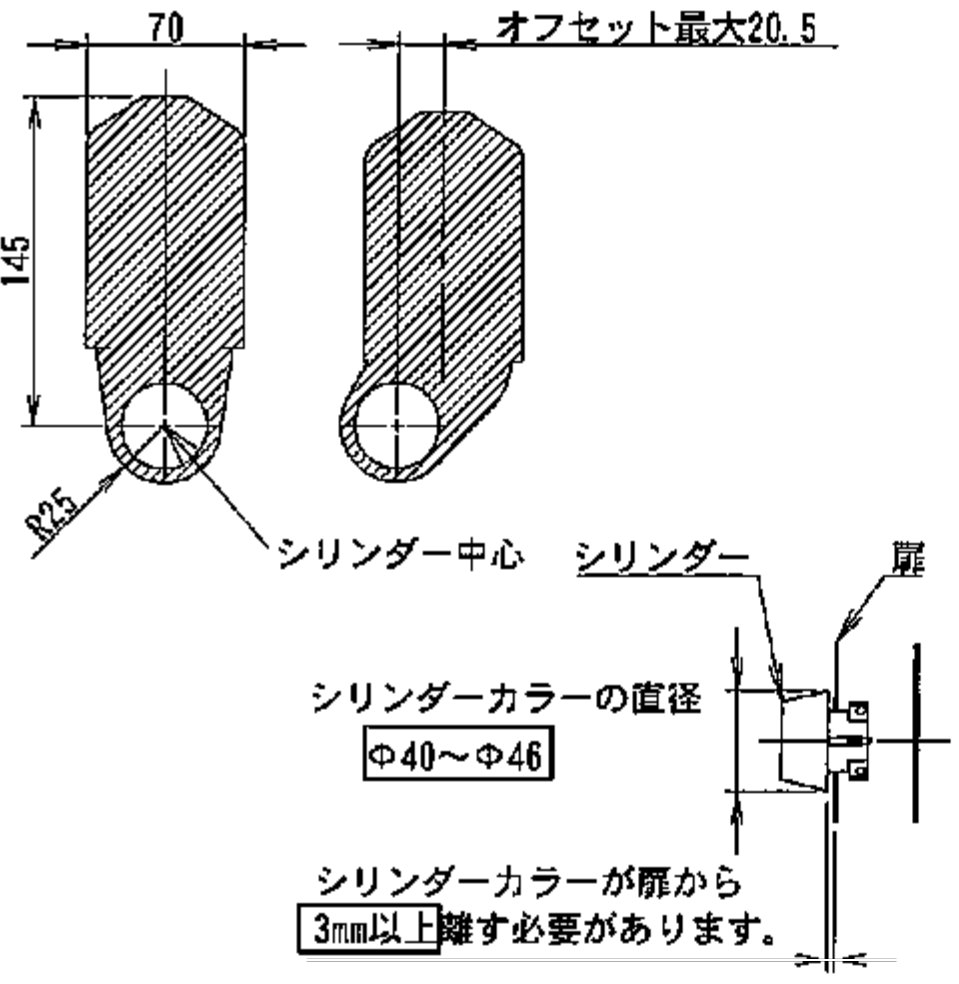

設置平面（斜線の部分。左がまっすぐ、右がオフセットした形）とシリンダーカラーの条件。単位 mm。出典：株式会社ウエスト「E06 アウターオプションプレート 取付説明書」（E06-OOP-01）「取付条件」

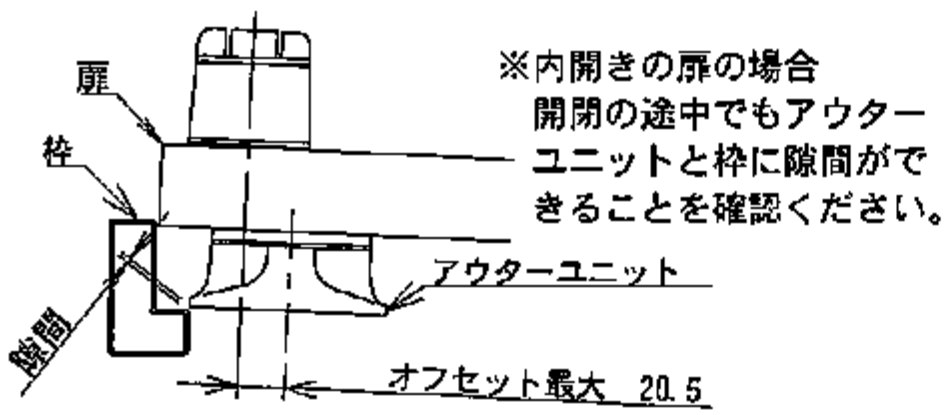

内開きの扉を上から見たところ。開け閉めの途中でも、アウターユニットと枠のあいだにすき間が要ります。出典：株式会社ウエスト「E06 アウターオプションプレート 取付説明書」（E06-OOP-01）「取付条件」
取付説明書の冒頭では、オフセットによって、バックセットが小さい内開きの扉にもアウターユニットを取り付けられるとしています。

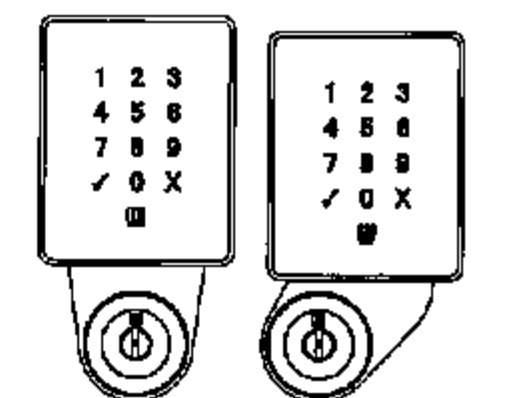

左がシリンダーの真上、右が横にずらした（オフセットした）取り付け位置。出典：株式会社ウエスト「E06 アウターオプションプレート 取付説明書」（E06-OOP-01）
※ 取付チェック資料では、内開きの扉のバックセットを 51〜64mm としています。オフセットで取り付けられるかどうかも含め、判断は 取付チェック の値に合わせてください。
アウタープレートの中身
部品（梱包明細）
アウタープレートには、取付説明書のほかに次の部品が入っています。取り付ける前に、部品がそろっているかを確かめてください。取付説明書にあるとおり本体（取付説明書では「E06本体」）は含まれないので、9j 本体は別にご用意ください。
| 部品 | 数 |
|---|---|
| アウターオプションプレート（アウタープレート） | 1 |
| M4×14 トラスネジ | 1本 |
| M5×12 トラスネジ | 2本 |

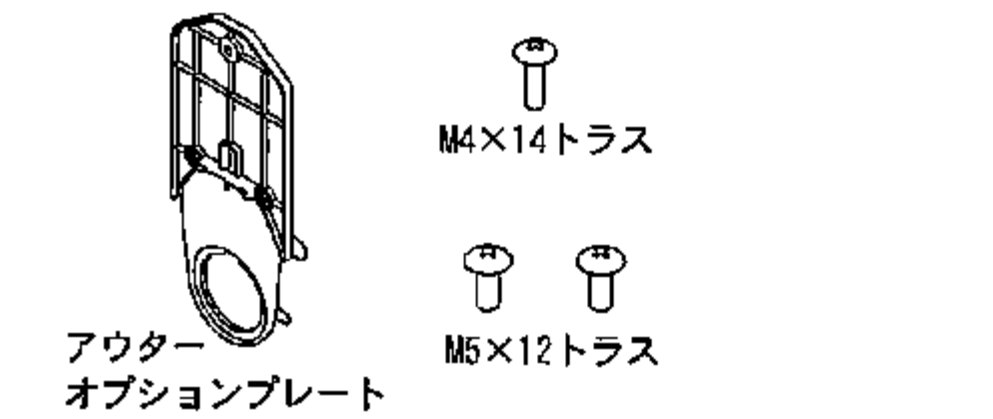

梱包明細。出典：株式会社ウエスト「E06 アウターオプションプレート 取付説明書」（E06-OOP-01）

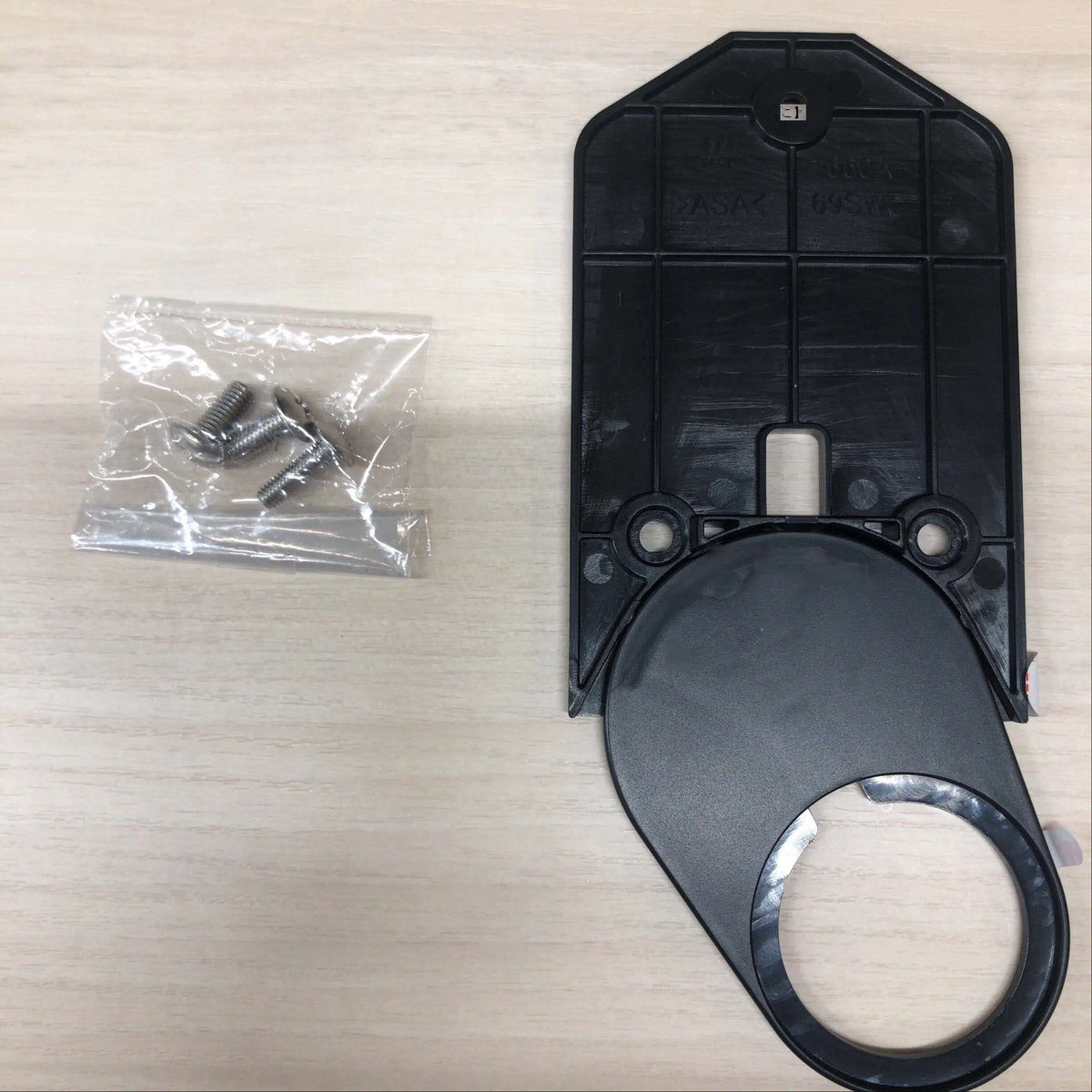

アウタープレートの裏側と、小袋に入ったネジ3本（元の資料 p2 の写真）

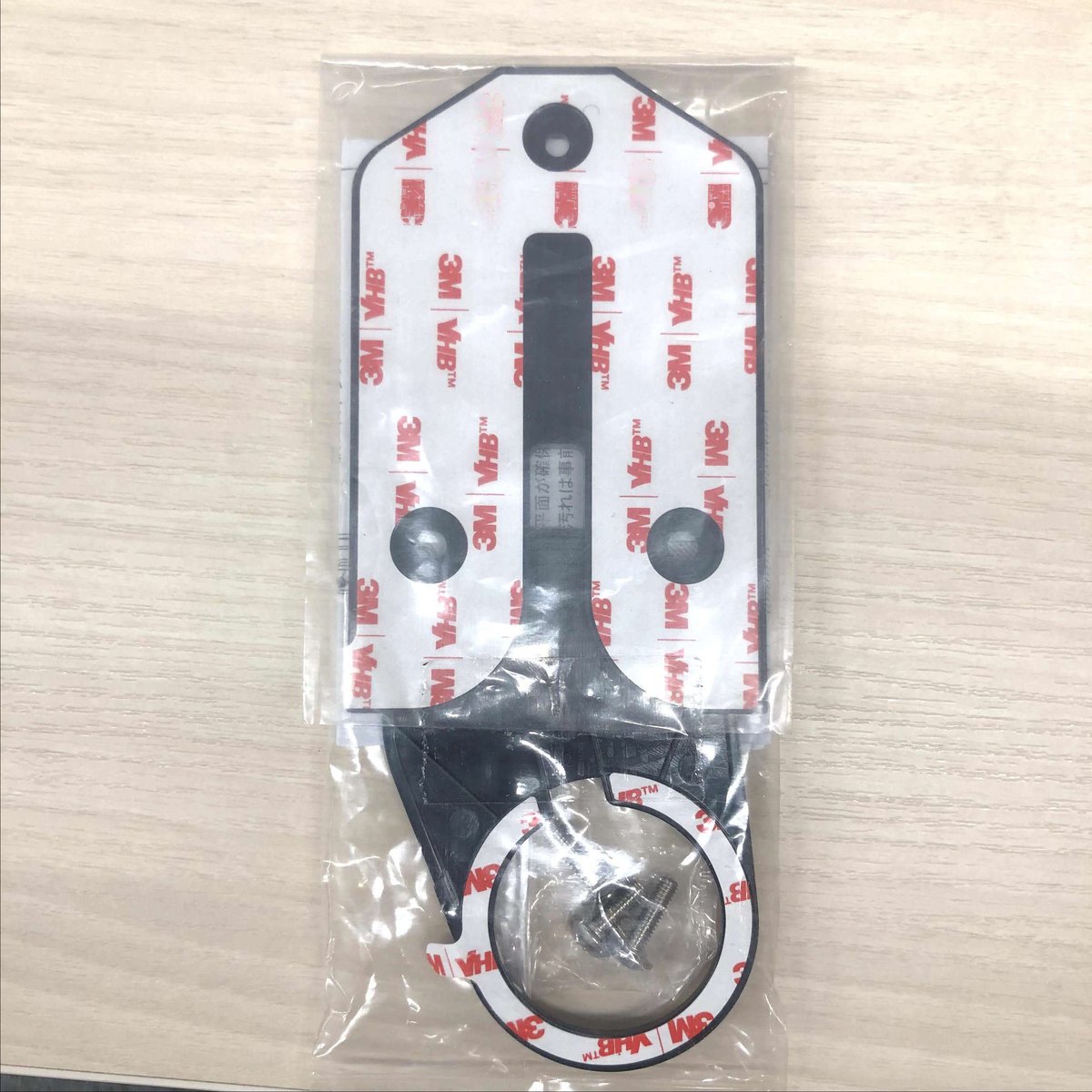

届いたときの状態。扉に貼る面には、はくり紙付きの両面テープが貼られています（元の資料 p3 の写真）
※ 元の写真には文字化けした文字が写り込んでいたため、その文字だけを消しています。部品の形とはくり紙の印刷は元の写真のままです（右の写真の上のほうで、はくり紙の模様が薄く見える部分は、元の写真でもそうなっています）。
両面テープは強力です。 貼る位置を決めてからはくり紙を剥がしてください。施工のときも、取り外すときも、十分に注意してください。
取付手順 1〜5
取り付けの手順
手順は元の取付説明書の番号のとおりです。シリンダーの外し方と、室内側（インナーユニット）の取り付けとハーネスの接続は、9j 本体の取付説明書の手順で行います（9j系・900j系の工事マニュアル）。
作業の前に
□ 扉に、アウタープレートを貼る設置平面がとれることを確かめた（条件）
□ 設置面の汚れをふき取った
□ 既存のシリンダーを錠から取り外した（外し方は 工事マニュアルの「事前作業」）
□ 梱包明細の部品（プレート1・M4×14 トラスネジ1本・M5×12 トラスネジ2本）がそろっていることを確かめた（部品）

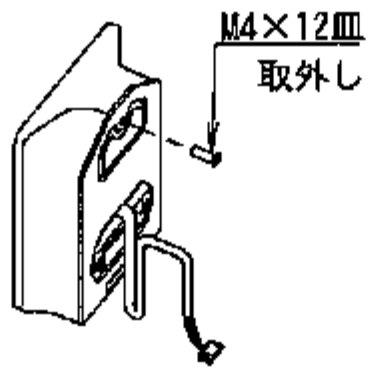

1 アウターユニットのネジを1本外す
アウターユニット（屋外側の本体）の裏のネジ（M4×12 皿ネジ）を1か所取り外します。
M4×12 皿ネジを取り外します。

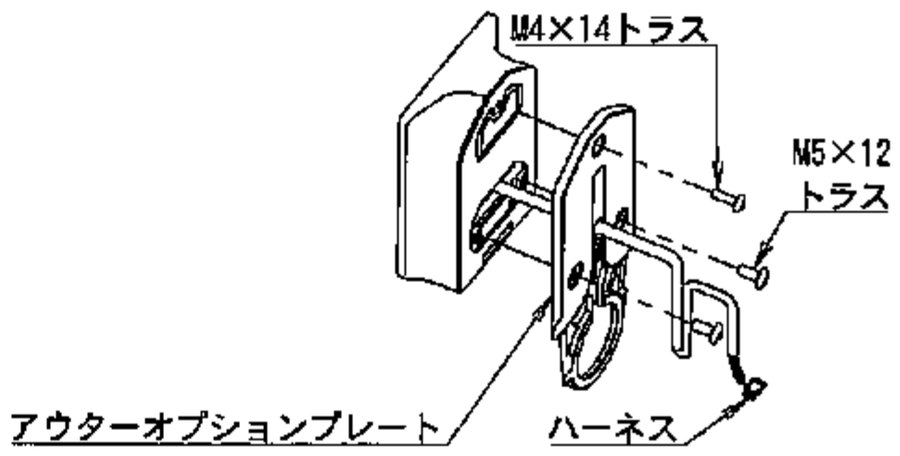

2 アウタープレートをアウターユニットに付ける
アウターユニットに、アウターオプションプレートを M4×14 トラスネジ 1本と M5×12 トラスネジ 2本で取り付けます。
ポイント
・ハーネスは、アウターオプションプレートの穴を通してください。
・ハーネスは、アウターオプションプレートの穴を通してください。
M4×14 トラス 1本・M5×12 トラス 2本で留めます。

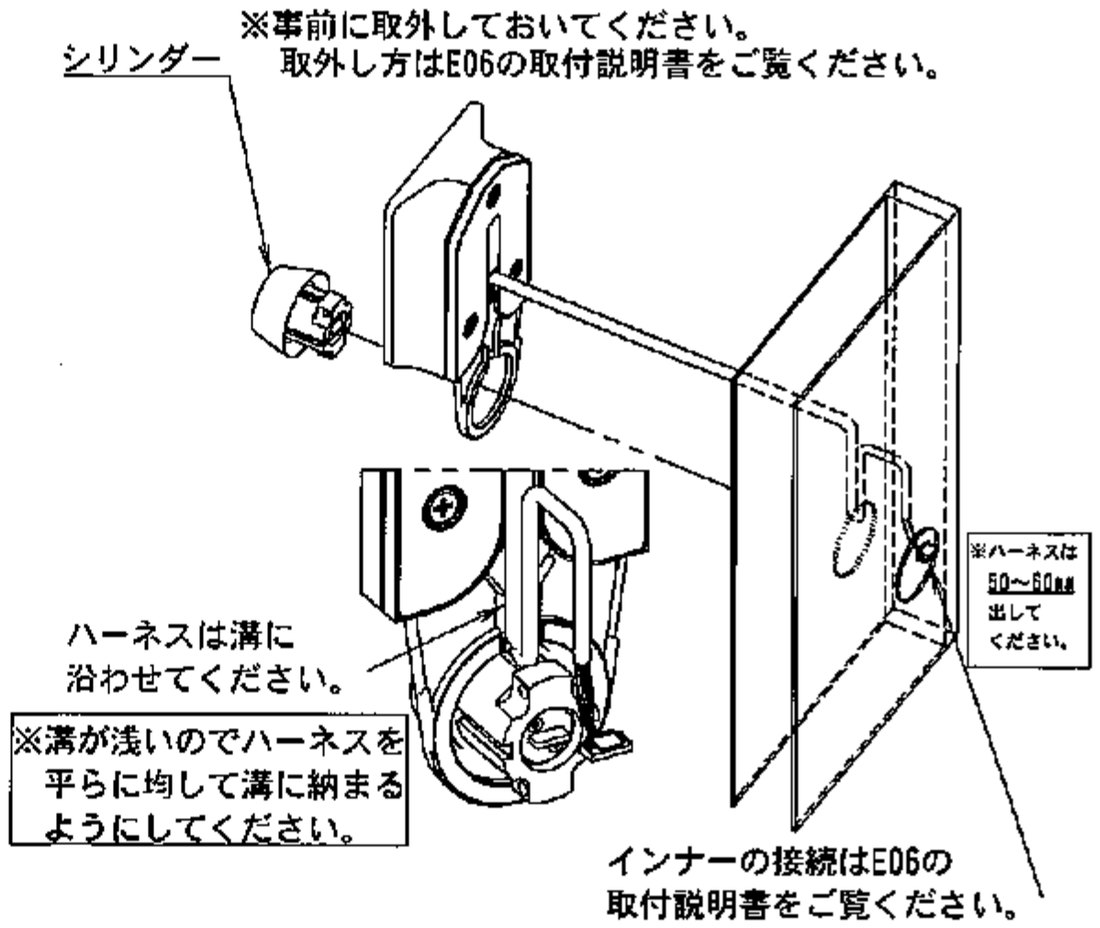

3 プレートを挟み込んでシリンダーを錠に組み込む
図のように、アウタープレートの輪を挟み込むようにして、シリンダーを錠に組み込みます。シリンダーは事前に取り外しておきます（外し方は 工事マニュアルの「事前作業」）。室内側（インナー）の接続は、工事マニュアルの「共通組立手順」 の手順で行います。
ポイント
・ハーネスは溝に沿わせてください。
・溝が浅いので、ハーネスを平らにならして、溝に納まるようにしてください。
・ハーネスは 50〜60mm 出してください（図では扉の室内側の穴のところに書かれています）。
・ハーネスは溝に沿わせてください。
・溝が浅いので、ハーネスを平らにならして、溝に納まるようにしてください。
・ハーネスは 50〜60mm 出してください（図では扉の室内側の穴のところに書かれています）。
シリンダーを外し、プレートを挟んで組み込みます。拡大図はハーネスを溝に沿わせたところです。右の囲みは「ハーネスは50〜60mm出してください」という注記です。
4 貼る位置を扉に印す
両面テープのはくり紙を剥がす前に取り付け位置を確かめ、鉛筆などで扉に罫書き（印）をします。

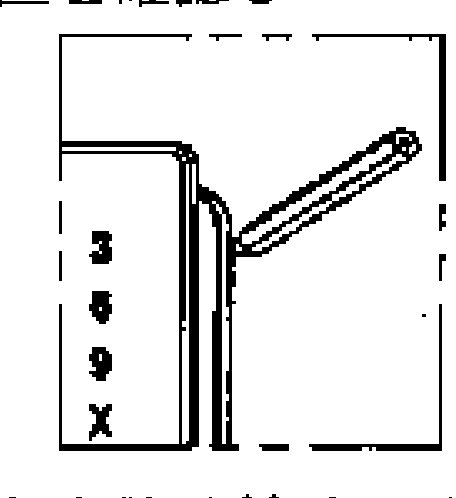

アウターユニットの縁に沿って扉に線を引きます。
5 はくり紙を剥がして貼り付ける
はくり紙を剥がし、罫書きの線に合わせてプレートを貼り付けます。
ポイント
・両面テープを 2分以上 強く押し付けてください。
・両面テープを 2分以上 強く押し付けてください。

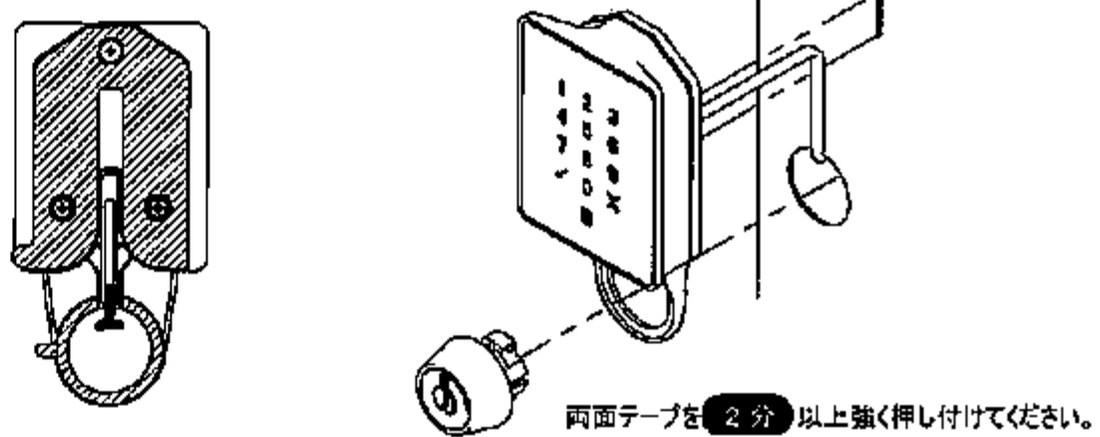

左は両面テープの面（斜線の部分）。貼り付けたら、両面テープを 2分以上 強く押し付けます。
出典：株式会社ウエスト「E06 アウターオプションプレート 取付説明書」（E06-OOP-01）「取付手順」1〜5。図も同じ資料から切り出したものです。
このあと 室内側の本体の取り付けと、ハーネスとスピンドルの接続は、9j系・900j系の工事マニュアル の「共通組立手順」に進みます。
やめるときのこと
取り外しと原状回復
アウタープレート施工では、扉に取り付け穴が残りません。既存のシリンダーと物理鍵はそのまま残ります。両面テープを剥がしたあとの跡については、施工パートナーにご確認ください（賃貸物件へのRemoteLOCK設置）。取り外すときは、両面テープが強力なことに注意してください（部品）。
施工資料ダウンロード
元の資料
この記事は、公式サイトの 取付工事ページ の「施工資料ダウンロード」で配っている次のファイルをもとにしています。
アウタープレート（9j／8j／8j-F） PDF
ファイル名は RL8j_アウタープレート資料_写真付き.pdf、3ページ。1ページ目は株式会社ウエスト「E06 アウターオプションプレート 取付説明書」（資料番号 E06-OOP-01・1CC****・EL15200930）の写し、2〜3ページ目は部品の写真です。ファイル名の「8j」は旧機種の名前です（8j は販売を終了しています）。
ファイルを開く
ファイルを開く
取付説明書を出している株式会社ウエストの E06 の製品情報は、ウエストの E06 の製品ページ にあります。
9jシリーズ 取付チェック資料（2026年4月版） PDF
