RemoteLOCK 9j系・900j系を扉に取り付けられるかを確かめるための資料です。公式サイトで配っている「9jシリーズ 取付チェック資料」（2026年4月版）の基本要件、2つの取り付け方（アウタープレート施工とドア加工）、ドアの厚み、対応する錠前、取り付けスペース、錠前の規格の確かめ方をまとめています。購入を検討している物件オーナー様・管理会社様と、施工会社様（鍵屋さん・施工パートナー）に向けた内容で、物件への取付可否の確認と、施工のお見積りのときにお使いください。
900j・900j-Q も同じです。 900j・900j-Q は 9j・9j-Q の代替機種で、外観・設置条件・設置方法とも 9j と同じです（900jと9j・8j系・E06系の違い）。このページの 9j の条件は 900j にもそのまま当てはまります。
取付チェック
3つの基本要件
9j系は、扉にいま付いている錠前（シリンダー）を残したまま、その錠前に後から取り付ける機種です。次の3点をすべて満たしている扉に取り付けられます。条件は、2つの取り付け方（アウタープレート施工 と ドア加工（穴あけ施工））で同じです。
基本要件
□ 要件1 ドアの厚みが 30〜50mm であること（推奨標準錠は 36〜50mm、防錆処理品は 45mm まで）
□ 要件2 対応する錠前であること
□ 要件3 取り付けスペースがあること
取り付けのしかたは、施工会社様にご相談ください。お近くの施工パートナーは 全国の施工パートナー一覧 でご覧いただけます。写真で取り付けられるかを確かめる場合は、ドア写真・図面ご提出フォーム から扉と錠前まわりの写真をお送りください（扉の種類が複数ある物件や、まだ扉がない場合も、同じフォームから進めます）。
どちらもシリンダーを残して取り付けます
2つの取り付け方（アウタープレート施工とドア加工）
9j は、扉を加工しないアウタープレート施工と、扉に穴を開けて取り付けるドア加工（穴あけ施工）のどちらかで取り付けます。どちらも既存のシリンダーと物理鍵を残す取り付け方で、ドアの厚み・対応する錠前・取り付けスペースの条件は同じです。違いは、扉を加工するかどうかと、屋外側の本体の位置です。
| アウタープレート施工 | ドア加工（穴あけ施工） | |
|---|---|---|
| 扉の加工 | しません | 扉に穴を開けます |
| 向いている扉 | 穴を開けられない場合や、原状回復が必要な場合（賃貸など） | しっかり固定したい場合。業務で使う扉にお勧めしています |
| 固定のしかた | オプションのアウタープレートを本体とシリンダー部に付け、両面テープで扉に固定します | 扉に穴を開けて、しっかり固定します。安定して使えます |
| 屋外側の本体の位置 （図の寸法） |
本体の下端からシリンダーの中心まで 35mm（シリンダーのすぐ上） | 本体の下端からシリンダーの中心まで 88mm |
| ハーネス（配線） | 図の注記では、ハーネスを溝に沿わせ、溝が浅いので平らにならして溝に納めます 引き回しの詳細は アウタープレートでの取り付け |
扉の屋外側に開けた φ15mm の穴から扉の中を通し、既存の穴（シリンダーの穴）へ通します ウエストの取付説明書 E06t。扉の中にハーネス（12×6mm）が通る空間が要ります |
| 取り付けの手順 | アウタープレートでの取り付け |
9j系・900j系の工事マニュアル 扉の追加工の寸法は 原寸図 |
※ 両面テープで固定するしくみは 賃貸物件へのRemoteLOCK設置 をご覧ください。
防火ドアは、扉のメーカーにお問い合わせください。 国土交通大臣の認定を受けた扉では、取り付けや加工によって、その扉の防火性能を損なうことがあります。扉を加工しないアウタープレート施工でも、取り付ける前に 防火ドアへのRemoteLOCK設置 で扉の認定を確かめ、取り付けてよいかどうかを扉のメーカーにお問い合わせください。
9j-Q・900j-Q は外部電源が必須のため、穴あけ施工と外部電源の工事で取り付けます（機種選びと取り付けチェック）。外部電源の配線は 9j系・900j系の外部電源化 をご覧ください。
アウタープレート施工（シリンダー残し・扉の加工なし）
扉に穴を開けられない場合や、原状回復が必要な場合でも、シリンダーを残したまま取り付けられます。アウタープレートは 9j 本体とは別のオプション部品で、費用はお見積りでご案内します。両面テープは、扉の素材・塗装・表面の凹凸によって十分に密着しないことがあります。剥がれやズレが心配な場合は、ドア加工をお勧めします。

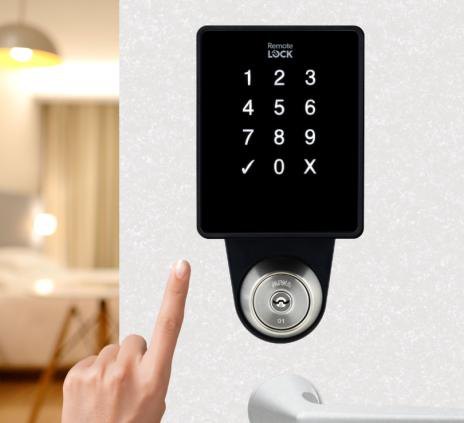

屋外側。テンキーの下の黒い板がシリンダーのまわりまで伸びています。

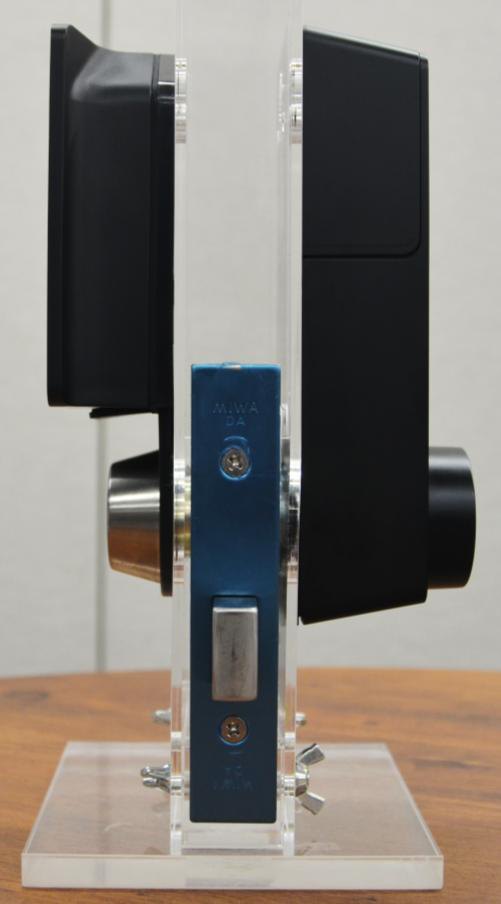

取り付けた例（見本用の透明な扉を戸先側から見たところ）。錠前は MIWA DA錠・バックセット 51mm です。

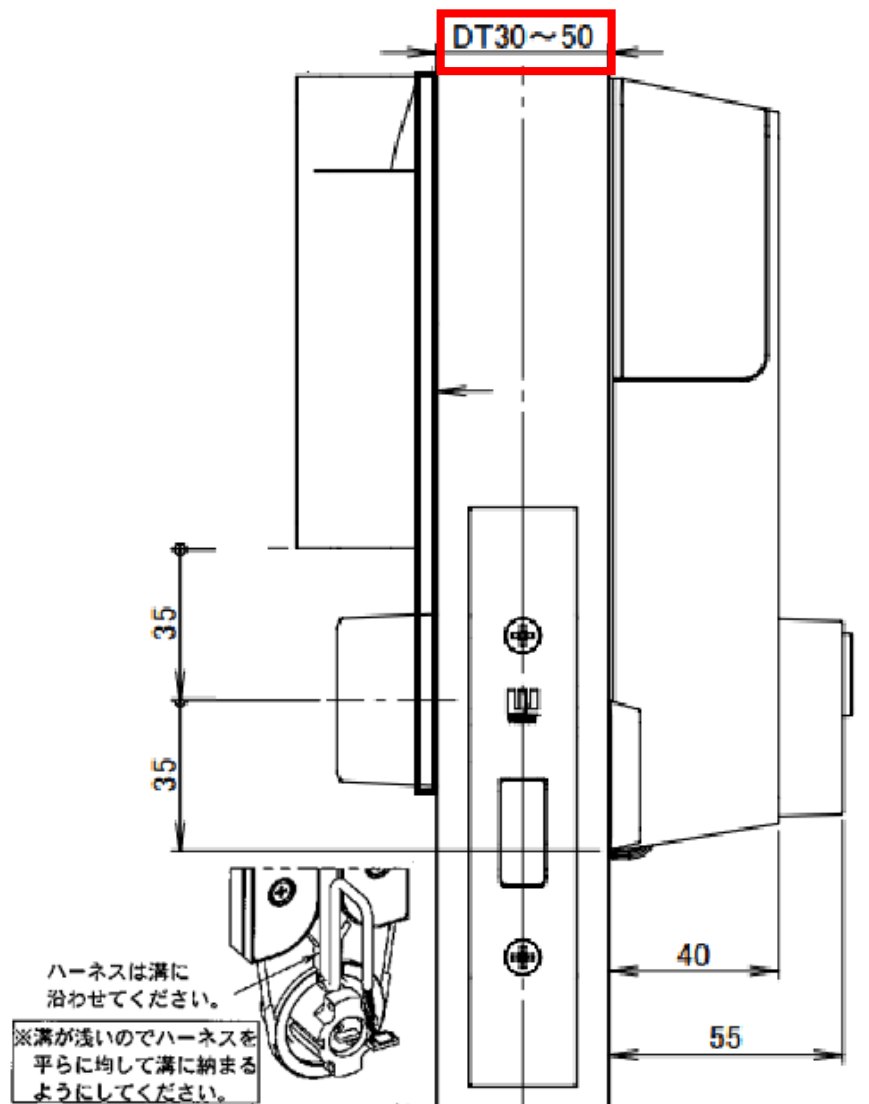

断面の図（左が屋外側、右が屋内側。単位 mm）。ウエスト株式会社の資料から抜粋・改変したものです。
図の寸法は次のとおりです。ドアの厚み（DT）30〜50mm、屋外側の本体の下端からシリンダーの中心まで 35mm、シリンダーの中心から室内側の本体の下端まで 35mm、扉の面から室内側の本体の面まで 40mm、サムターンの先まで 55mm です。
ハーネスは溝に沿わせてください。 溝が浅いので、ハーネスを平らにならして溝に納まるようにします（図の中の注記）。ハーネスの引き回しなど施工の詳しい手順は アウタープレートでの取り付け にあります。
ドア加工（シリンダー残し・穴あけ施工）
扉を加工して、確実に取り付ける方法です。弊社では、こちらの取り付け方を推奨しています。扉の追加工の寸法は 9j系・900j系の工事マニュアル の原寸図、手順は同じ記事の取付説明書をご覧ください。

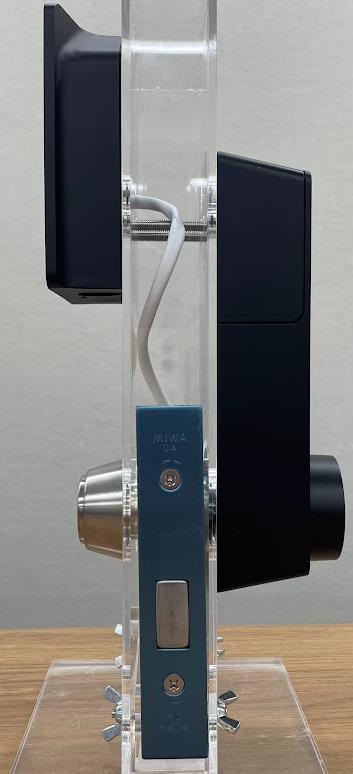

取り付けた例（見本用の透明な扉を戸先側から見たところ）。錠前は MIWA DA錠・バックセット 51mm です。白い線はハーネスです。

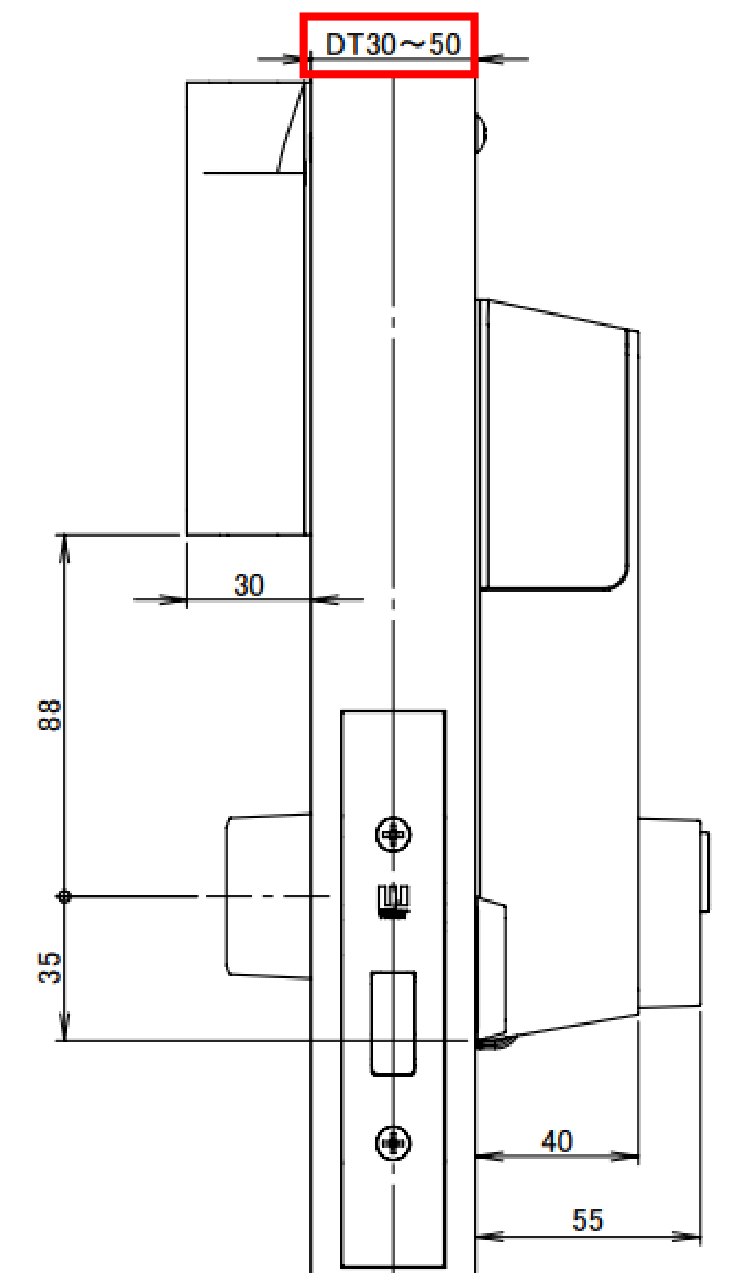

断面の図（左が屋外側、右が屋内側。単位 mm）。ウエスト株式会社の資料から抜粋・改変したものです。
図の寸法は次のとおりです。ドアの厚み（DT）30〜50mm、屋外側の本体の厚み 30mm、屋外側の本体の下端からシリンダーの中心まで 88mm、シリンダーの中心から室内側の本体の下端まで 35mm、扉の面から室内側の本体の面まで 40mm、サムターンの先まで 55mm です。
要件1
要件1 ドアの厚み
ドアの厚みは 30〜50mm に対応しています。
| 場合 | 対応するドアの厚み |
|---|---|
| 基本（対応する錠前が付いた扉） | 30〜50mm |
| 推奨標準錠（WEST CA3・CA6・DA3）の場合 | 36〜50mm |
| 防錆処理品の場合 | 45mm まで 防錆処理は 9j・900jの防錆処理 |
※ ドアの厚みは、定規をあてて測ってください。写真で確かめる場合の撮り方は 機種選びと取り付けチェックの「ドアの写真」 にあります。
要件2
要件2 対応する錠前とバックセット
9j は、次の錠前に後から取り付けます。錠前のメーカーと型式は、扉の側面（錠前のフロント）の刻印で確かめられます（確かめ方）。
| 項目 | 仕様 | 備考 |
|---|---|---|
| 推奨標準錠 | WEST：CA3・CA6・DA3 | 扉の仕様や環境によっては、取り付けられない場合があります |
| 対応錠前 | WEST：CA2・CA5・DA2・D06 MIWA：LA・DA・LSP GOAL：LX・HD・TX |
|
| 対応バックセット | 外開きの扉：38〜64mm 内開きの扉：51〜64mm |
9j・900j には物理鍵が付属しません。上の一覧の錠前が付いた扉であれば、既存のシリンダーと物理鍵をそのまま使えます。一覧にない錠前の扉や新しい扉では、錠ケースを入れる加工が要ります（賃貸物件へのRemoteLOCK設置）。
※ 型番はご自身で判断せず、ドア写真・図面ご提出フォーム から錠前まわりの写真をお送りください。引き戸の場合は、対応する錠前が MIWA-FG になります（引き戸へのRemoteLOCK取り付け）。
要件3
要件3 取り付けスペース（屋外側・屋内側）
扉の屋外側と屋内側の両方に、本体を付ける平らな面が要ります。屋外側（テンキー）は幅・高さとも 110mm 以上、屋内側（サムターンのある本体）は幅 110mm 以上・高さ 260mm 以上あれば、通常の施工で取り付けられます。
| 場所 | ○ 通常の施工で取り付けられます | △ 施工会社様の現地調査が必要です | × 取り付けられません |
|---|---|---|---|
| 屋外側の幅 | 110mm以上 | 100〜110mm | 100mm未満 |
| 屋外側の高さ | 110mm以上 | ― | 110mm未満 |
| 屋内側の幅 | 110mm以上 | 97〜110mm | 97mm未満 |
| 屋内側の高さ | 260mm以上 | 195〜260mm | 195mm未満 |
※ 屋外側の高さには △（現地調査）の範囲がありません。110mm 未満では取り付けられません。
屋外側

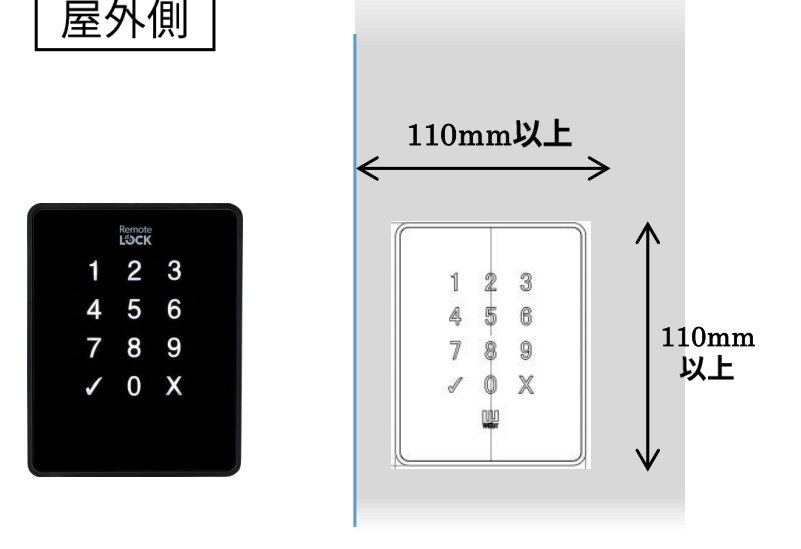

左：屋外側のテンキー。右：取り付けスペース（幅 110mm以上・高さ 110mm以上）。
屋内側

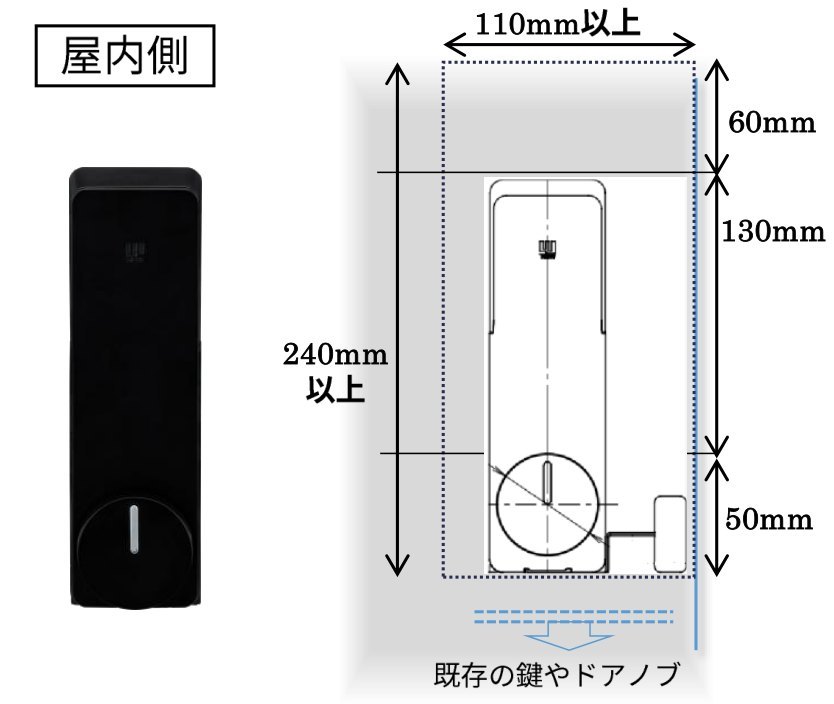

左：屋内側の本体。右：取り付けスペースの図（幅 110mm以上、点線の範囲の高さ 240mm以上。上から 60mm・130mm・50mm に区切られています）。点線の範囲の下に既存の鍵やドアノブがあります。
※ 屋内側の図の中の高さは 240mm以上（60mm＋130mm＋50mm）ですが、判定には上の表の値（260mm以上で通常の施工）を使ってください。機種選びと取り付けチェック も 260mm以上としています。
装飾の多い木製扉や、枠の幅がせまいガラス扉は、取り付けスペースにご注意ください。 すでに補助錠やドアバーなどが付いている場合も、取り付ける位置と取り付けスペースを施主様にご確認いただくようお願いします。
参考資料
錠前の規格とバックセットの確かめ方
扉の側面（錠前のフロント）などを見ると、錠前のメーカーと規格が分かります。下の図の例では、フロントに「WEST CA3」と刻印があります。バックセットは、扉の端（錠前のフロント）から、シリンダーとレバーハンドルの中心線までの長さです。対応するバックセットは、外開きの扉で38〜64mm、内開きの扉で51〜64mmです（要件2）。

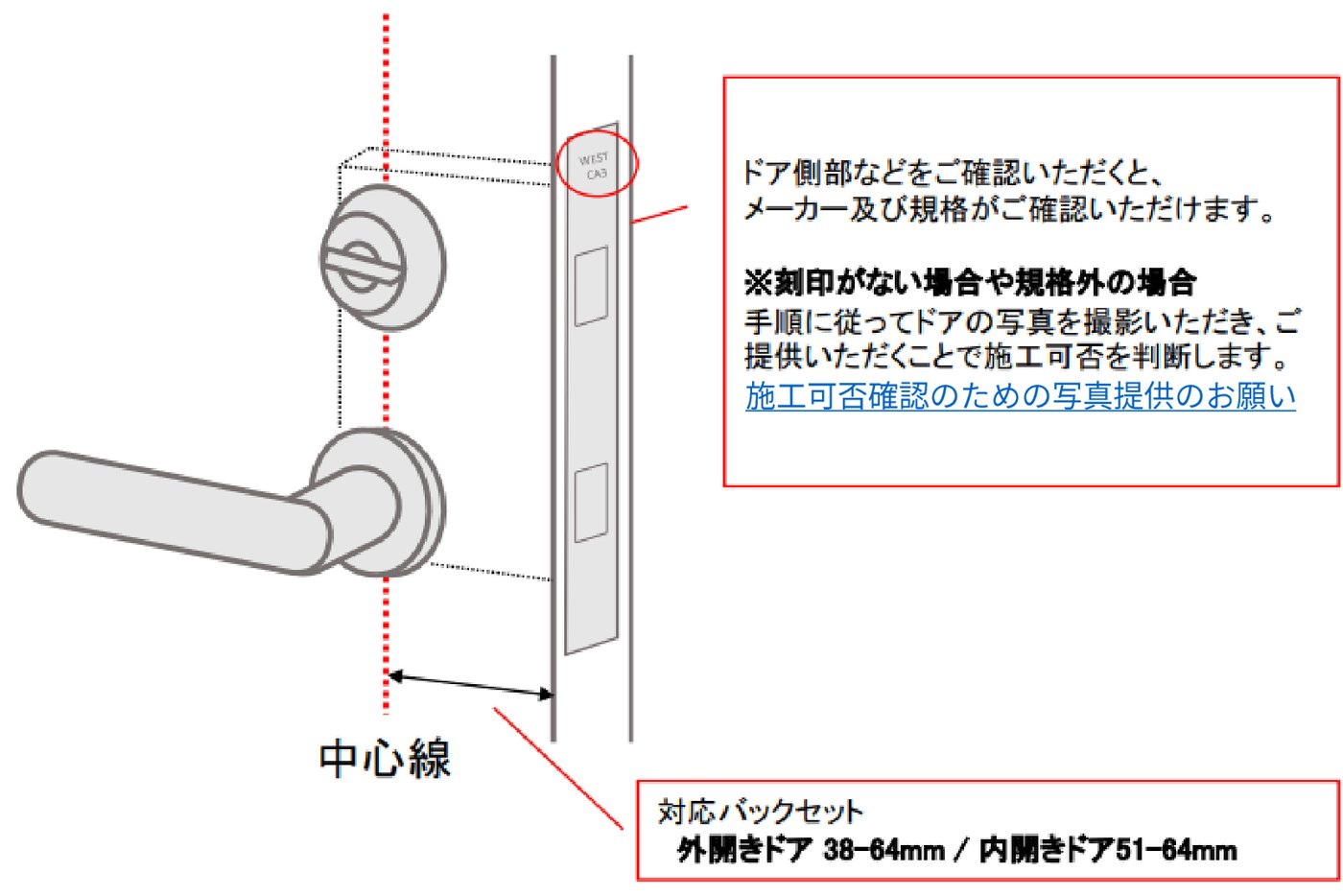

赤丸はフロントの刻印（WEST CA3）。中心線から扉の端までの矢印がバックセットです。図の中の「写真提供のお願い」は、下のドア写真・図面ご提出フォームをお使いください。
刻印がない場合や、規格が一覧にない場合。 扉の写真を撮って ドア写真・図面ご提出フォーム からお送りいただければ、施工できるかを判断します。撮っていただきたい7枚（室外側・室内側の正面、ドア枠の面、受け側の側面、取り付けスペースの幅、錠前の刻印、ドアの厚み）と撮り方の動画は 機種選びと取り付けチェック にあります。
施工する方へ
施工の資料
取り付けの手順と寸法は、取り付け方ごとに次の記事にまとめています。
- アウタープレートでの取り付け：アウタープレートの部品と手順、ハーネスの引き回し
- 9j系・900j系の工事マニュアル：ウエストの取付説明書（E06t）の手順、扉の追加工の原寸図、外観図
- 9j系・900j系の外部電源化：通電金具での配線、9j-Q・900j-Q の外部電源
9jシリーズ 取付チェック資料（元のPDF） PDF
2026年4月版。この記事の元の資料です。
ファイルを開く
ファイルを開く
