既設の RemoteLOCK 8j系・E06系（ウエスト社のE06）の交換や手直しを頼まれた施工パートナー・施工会社の方に向けて、取り付けの条件と、取付説明書の入手のしかた、取り付けたあとの調整・交換の記事をまとめたページです。 取り付けの条件は、弊社の「RemoteLOCK 8j/8j-F 取付チェック資料」（2024年6月21日版）をもとにしています。
8j・8j-F・8j-S・8j-Q と E06（シフター式）は販売を終えています。 これから新しく取り付ける場合は、機種選びと取り付けチェック をご覧ください。9j系・900j系の条件は 9j系・900j系の取付チェック にあります。 電気錠や自動ドアを動かす E06A（E06a）の資料は、E06A・E06A（QR）の取り付け資料 にあります。
8j・8j-F
取付チェック資料の要点
8j・8j-F を既設の扉に付け直すときや、扉を替えて付け直すときは、扉の厚み・錠前・バックセット・取り付けスペースの4つを確かめます。
取り付けの方法（3種類）
取付チェック資料では、既存のシリンダーを残すかどうかと、扉を加工するかどうかで、取り付けの方法を3つに分けています。どの方法でも、扉の厚み・錠前・取り付けスペースの条件は同じです。
| 取り付けの方法 | 扉の加工 | 向いている扉 | |
|---|---|---|---|
| 1 | シリンダーを残して、アウタープレートで取り付ける | しない | 原状回復が必要な扉。防火扉は、扉を加工しない取り付けでも、取り付けてよいかどうかを扉のメーカーにお問い合わせください（防火ドアへのRemoteLOCK設置） |
| 2 | シリンダーを残して、扉を加工して取り付ける | する | 扉を加工して、確実に取り付けたい扉 |
| 3 | シリンダーを外して取り付ける | しない | 室内側など、ほかの経路でも解錠できる扉。対応する規格のシリンダー錠なら、シリンダーの穴を使って取り付け、あとで元に戻せます |
※ 1 のアウタープレートは、ウエスト社の「E06 アウターオプションプレート」（品番 E06-OOP-01）です。E06 でシリンダーを残すときに、扉に穴を追加であけずに取り付けるための部品で、部品と手順は アウタープレートでの取り付け にまとめています。2 と 3 の手順は、ウエスト社の取付説明書にあります（入手のしかた）。
扉の厚み・錠前・バックセット
| 項目 | 条件 |
|---|---|
| 扉の厚み | 30〜50mm（推奨標準錠の場合は36〜50mm） |
| 推奨標準錠 | WEST：CA3・CA6・DA3 |
| 対応する錠前 | WEST：CA2・CA5・DA2・D06 MIWA：LA・DA・LSP GOAL：LX・HD・TX |
| バックセット | 外開きの扉：38〜64mm 内開きの扉：51〜64mm |
※ 扉の仕様や環境によっては、表の条件に合っていても取り付けられないことがあります。

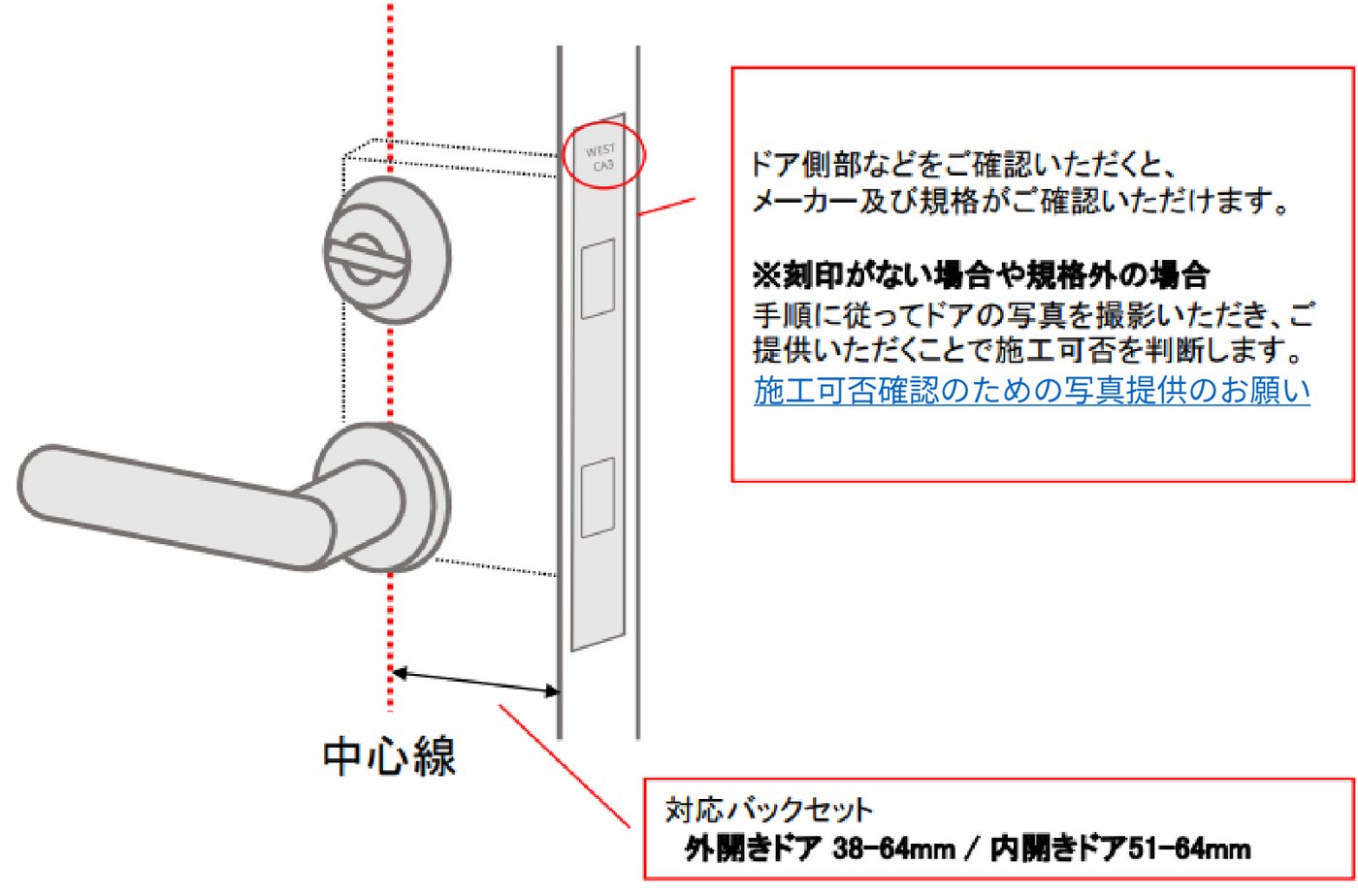

錠前のメーカーと型番は、扉の側面（錠前のフロント）の刻印で確かめます。バックセットは、ハンドルやシリンダーの中心線から、錠前のフロントの面までの長さです。
錠前のフロントの刻印（図では WEST CA3）で、メーカーと型番を確かめます。矢印の長さがバックセットです。取付チェック資料（2024年6月21日版）の図です。
刻印が無いときや、表にない型番のときは、扉の写真を ドア写真・図面ご提出フォーム からお送りください。写真をもとに、取り付けられるかを判断します。撮っていただく写真は 機種選びと取り付けチェック の STEP 2 にまとめています。
取り付けスペース
屋外側はテンキーを付ける面、屋内側は室内側の本体を付ける面の、幅と高さを測ります。測る範囲は下の図の矢印のとおりです。○ は通常の施工で取り付けられる、△ は施工会社の現地調査で判断する、× は取り付けられない寸法です。

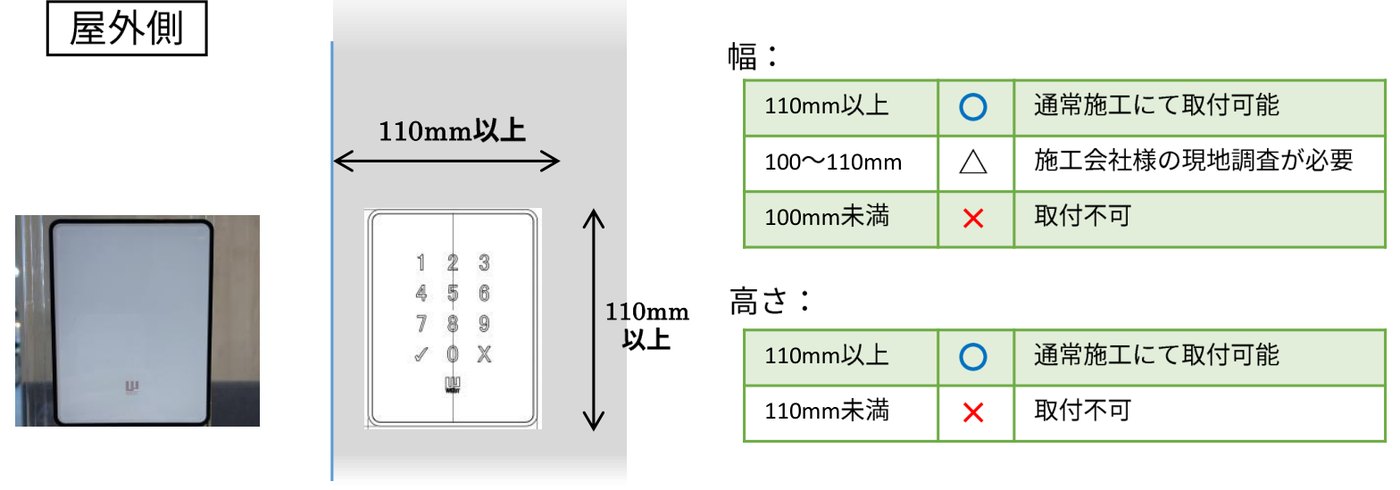

屋外側：テンキーを付ける面の幅 110mm以上・高さ 110mm以上。

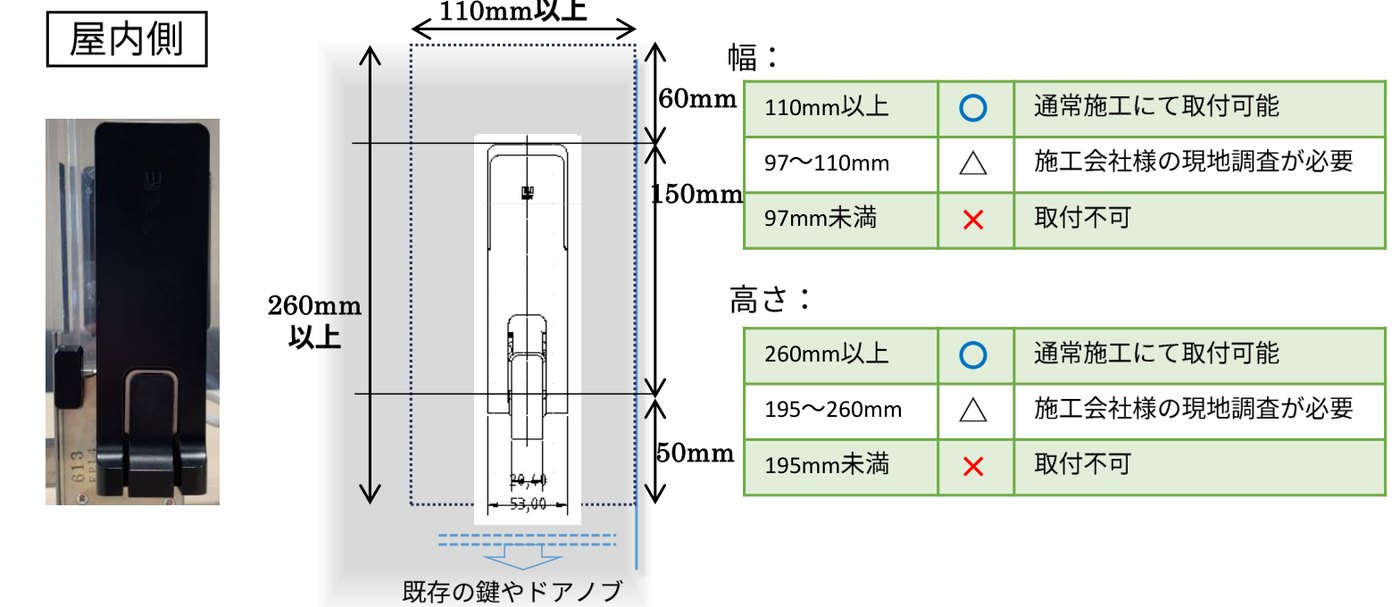

屋内側：点線の範囲が幅 110mm以上・高さ 260mm以上（上から 60mm・150mm・50mm に区切られています）。点線の範囲の下に既存の鍵やドアノブがあります。
| 場所 | 寸法 | ○ 通常の施工 | △ 現地調査 | × 取り付けできない |
|---|---|---|---|---|
| 屋外側 | 幅 | 110mm以上 | 100〜110mm | 100mm未満 |
| 屋外側 | 高さ | 110mm以上 | ― | 110mm未満 |
| 屋内側 | 幅 | 110mm以上 | 97〜110mm | 97mm未満 |
| 屋内側 | 高さ | 260mm以上 | 195〜260mm | 195mm未満 |
装飾の多い木製扉や、枠の幅がせまいガラス扉は、取り付けスペースにご注意ください。 すでに補助錠やドアバーなどが付いている場合も、取り付ける位置と取り付けスペースを施主様にご確認いただくようお願いします。
ウエスト社の取付説明書
取付説明書の入手
交換や手直しで 8j系・E06系の取付説明書（ウエスト社）が必要なときは、サポート窓口のフォーム から、機種と、錠前のメーカー・型番をお知らせください。
取り違えやすいウエスト社サイトの資料
ウエスト社のサイトの取付説明書A・Bは、8j系・E06系には使えません。 ウエスト社の E06 取付説明のページ にいま載っている取付説明書A・B（品番 1CC1145・1CC1146、2024年4月版）は、9j系にあたる E06t 用です。E06t は室内側がサムターン式で、8j系・E06系（室内側がシフター式）の施錠方向の合わせ方は載っていません。
8j系・E06系の施錠方向の合わせ方が分からないときも、サポート窓口のフォーム からお尋ねください。
取り付けたあと
本体の版と、取り付けたあとの調整・交換
8j・E06 は、2020年9月19日までに出荷した初期ロット（地磁気センサー版）と、それより後のリードスイッチ版で、導入ガイドが分かれています。取り付けたあとの初期設定は、LSシリーズの導入ガイド（PDF） から版に合う導入ガイドをお開きください。扉の前で版が分からないときは、サポート窓口のフォーム から、扉と室内側の本体の写真を添えてお尋ねください。
| 用事 | 記事 |
|---|---|
| 室内側の本体（インナーユニット）だけを交換する | 8j・E06系のインナーユニットだけの交換 |
| ガチャガチャと音がする、シフターが固い | 8j系・E06系でガチャガチャと音がする・シフターが固いとき |
| 引き戸・框の細い扉用の E06s・8j-Fs を扱う | E06s・8j-Fsの取り付け資料 |
